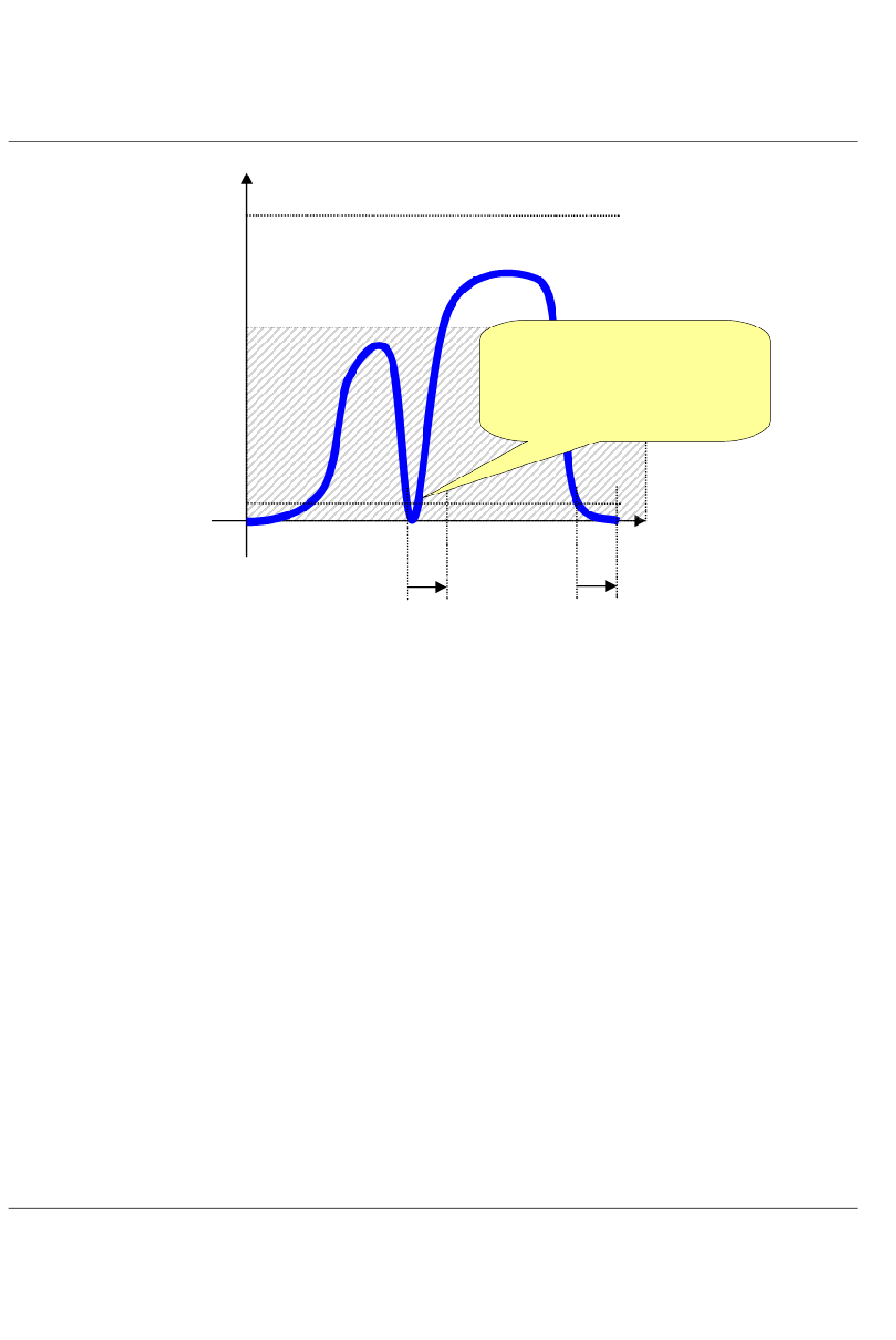

Drehmoment
Transducer-Vollausschlag
Der Test geht weiter, wenn
das Drehmoment vor dem
Zeitlimit über die Transducer-
Mindestlast geht.
Transducer-Mindestlast
Zeit
Zeitlimit
Zeitlimit
Das Zeitlimit kann von 100 ms bis hinauf zu 2000 ms eingestellt werden. Der Vorgabewert ist 100 ms.
8.5.1.2
1. Schwelle und 2. Schwelle (ITHR 1 und ITHR 2)
Die zwei Schwellen werden verwendet, um Setup des Tests für den zu testenden Werkzeugtyp
durchzuführen.
Die 1. Schwelle wird verwendet, um dem Spitzenwert des Drehmoments zu erkennen, das Drehmoment
muss mindestens um den festgelegten Wert vom gemessenen Spitzenwert abnehmen. Sie wird vom
relativen Drehmoment-Spitzenwert berechnet. Der Vorgabewert ist 10 %.
Die 2. Schwelle wird verwendet, um alle Teile der Kurve unter einem bestimmten Wert, wo Störungen in
der Kurve vorhanden sein können, von der Analyse auszuschließen. Der Vorgabewert ist 50 %, und er
wird berechnet für den während des Tests erreichten relativen Spitzenwert des Drehmoments: Das
Drehmoment unter der festgelegten Schwelle wird von STanalyser nicht berücksichtigt.
