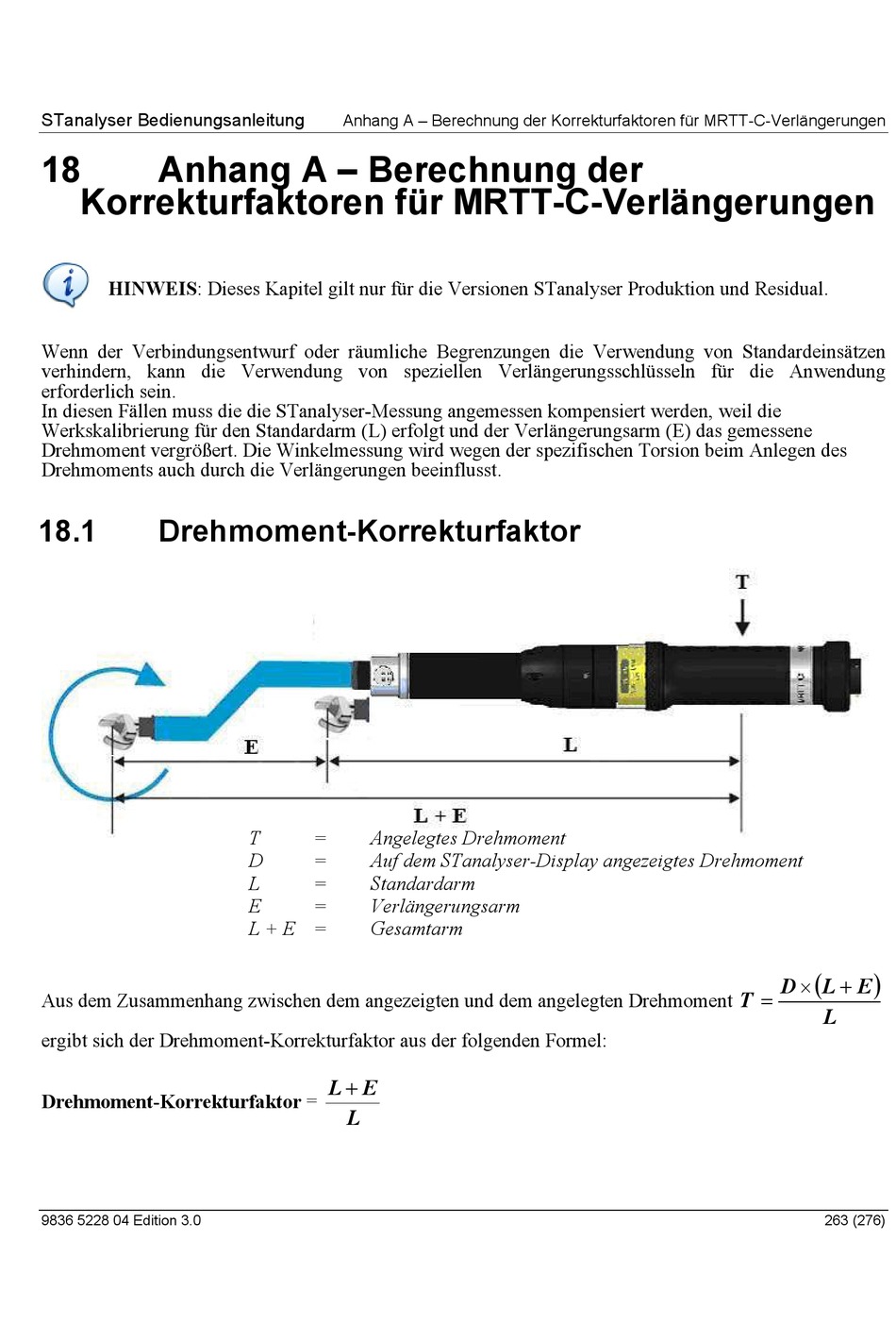

18 Anhang A – Berechnung der
Korrekturfaktoren für MRTT-C-Verlängerungen
HINWEIS: Dieses Kapitel gilt nur für die Versionen STanalyser Produktion und Residual.
Wenn der Verbindungsentwurf oder räumliche Begrenzungen die Verwendung von Standardeinsätzen
verhindern, kann die Verwendung von speziellen Verlängerungsschlüsseln für die Anwendung
erforderlich sein.
In diesen Fällen muss die die STanalyser-Messung angemessen kompensiert werden, weil die
Werkskalibrierung für den Standardarm (L) erfolgt und der Verlängerungsarm (E) das gemessene
Drehmoment vergrößert. Die Winkelmessung wird wegen der spezifischen Torsion beim Anlegen des
Drehmoments auch durch die Verlängerungen beeinflusst.
18.1

Drehmoment-Korrekturfaktor

Aus dem Zusammenhang zwischen dem angezeigten und dem angelegten Drehmoment
ergibt sich der Drehmoment-Korrekturfaktor aus der folgenden Formel:
Drehmoment-Korrekturfaktor =
9836 5228 04 Edition 3.0
Anhang A – Berechnung der Korrekturfaktoren für MRTT-C-Verlängerungen
T = Angelegtes Drehmoment
D = Auf dem STanalyser-Display angezeigtes Drehmoment
L = Standardarm
E = Verlängerungsarm
L + E = Gesamtarm
L 
E
L
 
 
D L E

T
L
