STanalyser Bedienungsanleitung
Drehmoment
Max.
Drehmoment
Soll-Drehmoment
Min. Drehmoment
nd
2
percentage
1. Prozentsatz
Zyklusstart
S
pitzenwert Drehmoment
Ton
Vibration
9.6.5

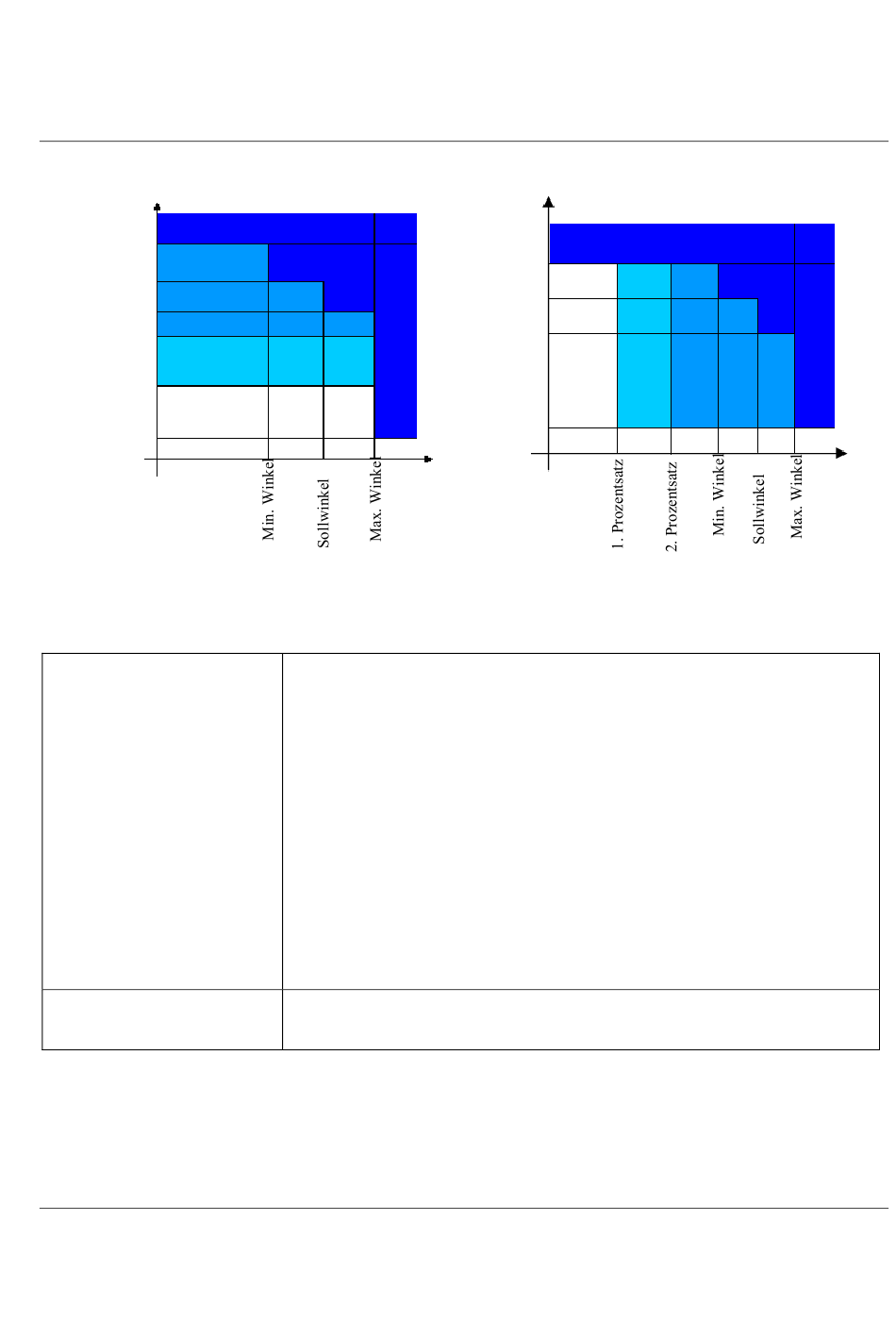

Drehmoment (Steuerung)/Winkel (Steuerung) AND
9836 5228 04 Edition 3.0
Drehmoment
Soll-Drehmoment
Winkel
Der vom Summer abgegebene Ton startet, wenn das Drehmoment über den
Zyklusstartwert geht; das Signal wird stärker, wenn:
- das Drehmoment den 1. Prozentsatz erreicht
- das Drehmoment den 2. Prozentsatz erreicht
- die Ergebnisse für Drehmoment und Drehwinkel innerhalb der Minimal- und
Maximalgrenzen sind, das Drehmoment oder der Drehwinkel den Sollwert
erreicht hat.
- das maximale Drehmoment oder der maximale Drehwinkel erreicht worden ist.
Am Ende des Anziehbetriebs informieren zwei weitere Töne den Bediener vom
Ende der Operation, und wenn das Endergebnis im roten Bereich ist, bleibt das
Tonsignal stetig eingeschaltet.
Wenn Spitzenwert Winkel in den Drehmomentparametern in der Psatz-
Definition gewählt worden ist, arbeitet das Tonsignal in derselben Weise, aber
anstatt des Drehmoments wird der Winkel überwacht.
Dies wird aktiviert zusammen mit der dritten Reihe von LEDs und bleibt aktiv,
bis das angelegte Drehmoment freigegeben wird.
STanalyser Produktion und Residual
Max.
Drehmoment
Min. Drehmoment
Zyklusstart
Spitzenwert Winkel
Winkel
173 (276)
