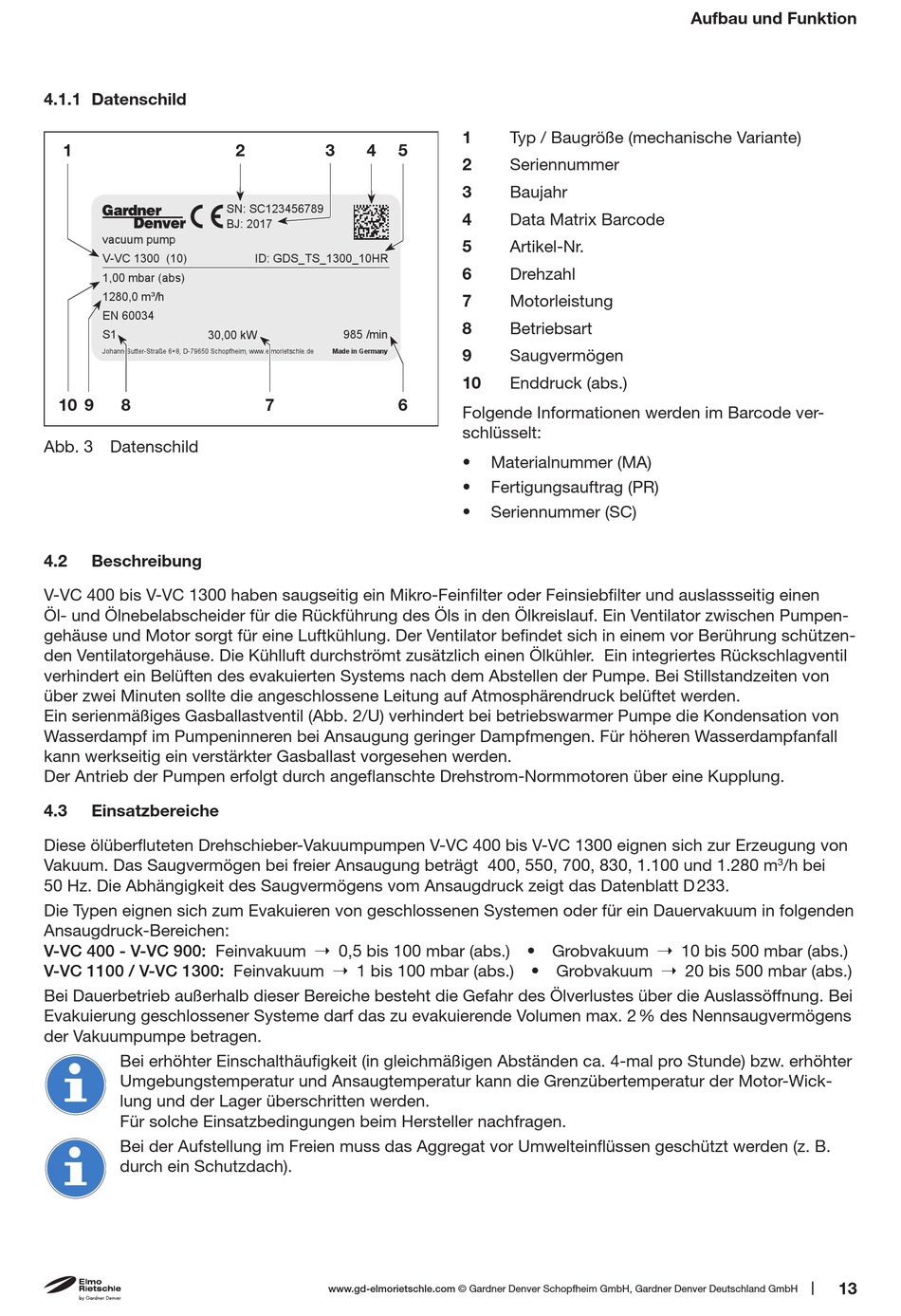

4.1.1 Datenschild
1
10
9
8
Abb. 3 Datenschild
4.2
Beschreibung
V-VC 400 bis V-VC 1300 haben saugseitig ein Mikro-Feinfilter oder Feinsiebfilter und auslassseitig einen
Öl- und Ölnebelabscheider für die Rückführung des Öls in den Ölkreislauf. Ein Ventilator zwischen Pumpen-
gehäuse und Motor sorgt für eine Luftkühlung. Der Ventilator befindet sich in einem vor Berührung schützen-
den Ventilatorgehäuse. Die Kühlluft durchströmt zusätzlich einen Ölkühler. Ein integriertes Rückschlagventil
verhindert ein Belüften des evakuierten Systems nach dem Abstellen der Pumpe. Bei Stillstandzeiten von
über zwei Minuten sollte die angeschlossene Leitung auf Atmosphärendruck belüftet werden.
Ein serienmäßiges Gasballastventil (Abb. 2/U) verhindert bei betriebswarmer Pumpe die Kondensation von
Wasserdampf im Pumpeninneren bei Ansaugung geringer Dampfmengen. Für höheren Wasserdampfanfall
kann werkseitig ein verstärkter Gasballast vorgesehen werden.
Der Antrieb der Pumpen erfolgt durch angeflanschte Drehstrom-Normmotoren über eine Kupplung.
4.3
Einsatzbereiche
Diese ölüberfluteten Drehschieber-Vakuumpumpen V-VC 400 bis V-VC 1300 eignen sich zur Erzeugung von
Vakuum. Das Saugvermögen bei freier Ansaugung beträgt 400, 550, 700, 830, 1.100 und 1.280 m
50 Hz. Die Abhängigkeit des Saugvermögens vom Ansaugdruck zeigt das Datenblatt D 233.
Die Typen eignen sich zum Evakuieren von geschlossenen Systemen oder für ein Dauervakuum in folgenden
Ansaugdruck-Bereichen:
V-VC 400 - V-VC 900: Feinvakuum ➝ 0,5 bis 100 mbar (abs.) • Grobvakuum ➝ 10 bis 500 mbar (abs.)
V-VC 1100 / V-VC 1300: Feinvakuum ➝ 1 bis 100 mbar (abs.) • Grobvakuum ➝ 20 bis 500 mbar (abs.)
Bei Dauerbetrieb außerhalb dieser Bereiche besteht die Gefahr des Ölverlustes über die Auslassöffnung. Bei
Evakuierung geschlossener Systeme darf das zu evakuierende Volumen max. 2 % des Nennsaugvermögens
der Vakuumpumpe betragen.
Bei erhöhter Einschalthäufigkeit (in gleichmäßigen Abständen ca. 4-mal pro Stunde) bzw. erhöhter
Umgebungstemperatur und Ansaugtemperatur kann die Grenzübertemperatur der Motor-Wick-
lung und der Lager überschritten werden.
Für solche Einsatzbedingungen beim Hersteller nachfragen.
Bei der Aufstellung im Freien muss das Aggregat vor Umwelteinflüssen geschützt werden (z. B.
durch ein Schutzdach).
2
3
4
7
www.gd-elmorietschle.com © Gardner Denver Schopfheim GmbH, Gardner Denver Deutschland GmbH
1
Typ / Baugröße (mechanische Variante)
5
2
Seriennummer
3
Baujahr
4
Data Matrix Barcode
5
Artikel-Nr.
6
Drehzahl
7
Motorleistung
8
Betriebsart
9
Saugvermögen
10
Enddruck (abs.)
6
Folgende Informationen werden im Barcode ver-
schlüsselt:
• Materialnummer (MA)
• Fertigungsauftrag (PR)
• Seriennummer (SC)
Aufbau und Funktion
/h bei
