Elmo Rietschle V-VTA 60 Originalbetriebsanleitung
Verwandte Anleitungen für Elmo Rietschle V-VTA 60
Inhaltszusammenfassung für Elmo Rietschle V-VTA 60

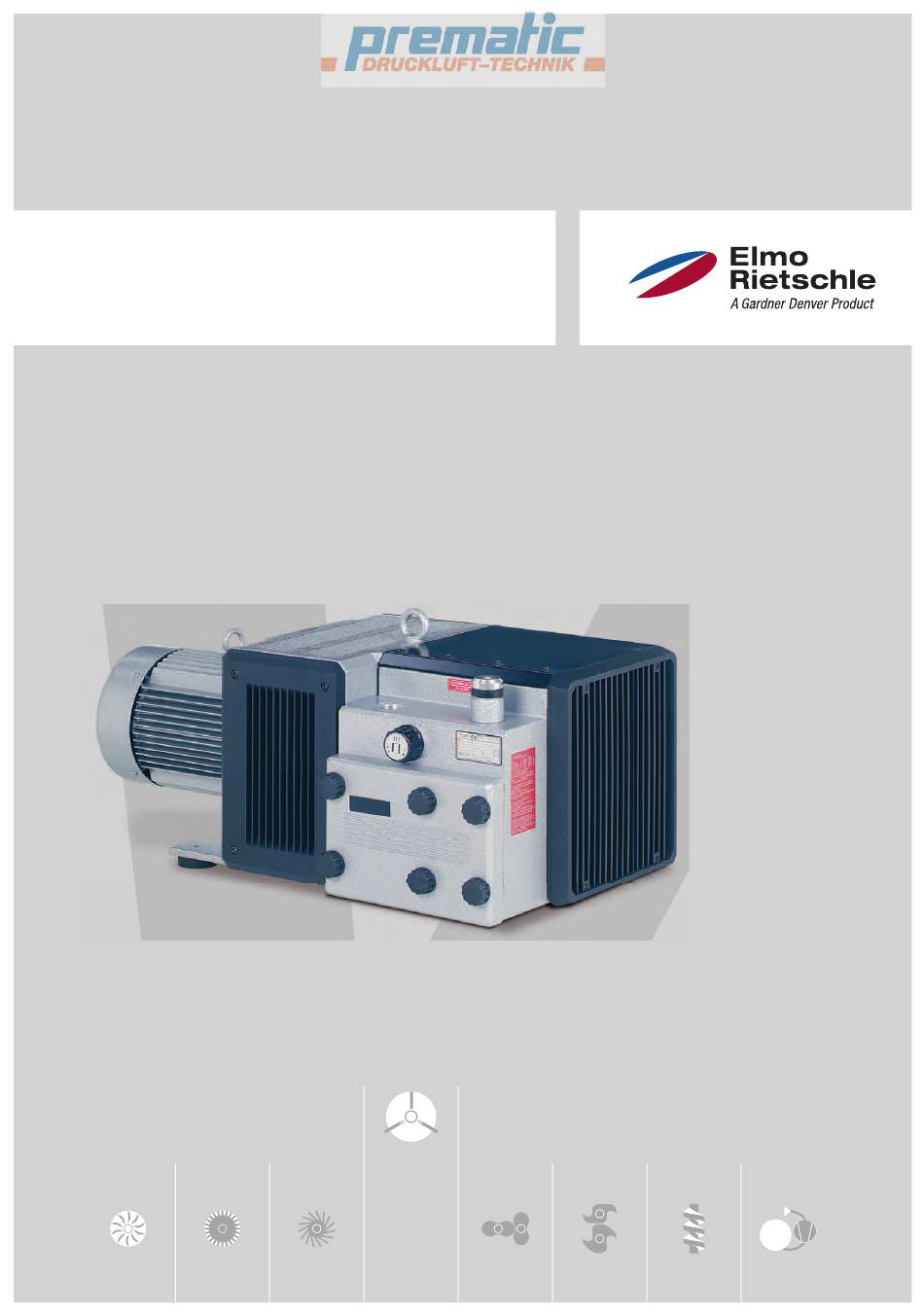

- Seite 1 Edition: 1.12.2009 · BA 250-DE Original Betriebsanleitung V-VTA V-VTA 60 | 80 | 100 | 140 V-Serie V-Series Drehschieber Rotary Vane Prematic AG, Märwilerstrasse 43, 9556 Affeltrangen www.prematic.ch Tel. 071 918 60 60, Mail: v-g@prematic.ch...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis Vorwort ..............Grundsätze . - Seite 3 Inhaltsverzeichnis Wartung und Instandsetzung ..........Betriebssicherheit gewährleisten .
-
Seite 4: Vorwort
Vorwort Vorwort Grundsätze Diese Betriebsanleitung: • ist ein Teil von folgenden trockenlaufenden Dreh- schieber-Vakuumpumpen der Typen V-VTA 60, V-VTA 80, V-VTA 100 und V-VTA 140. • beschreibt den sicheren und sachgemäßen Ein- satz in allen Lebensphasen. • muss am Einsatzort verfügbar sein. -
Seite 5: Symbole Und Bedeutung
Vorwort Symbole und Bedeutung Symbol Erklärung Bedingung, Vorraussetzung #### Handlungsanweisung, Maßnahme a), b),... Mehrschrittige Handlungsanweisung Ergebnis [-> 14] Querverweis mit Seitenangabe Information, Hinweis Sicherheitszeichen Warnt vor potenzieller Verletzungsgefahr Beachten Sie alle Sicherheitshinweise mit diesem Symbol, um Verlet- zungen und Tod zu vermeiden. Fachbegriffe und Bedeutung Begriff Erklärung... -
Seite 6: Sicherheit
Sicherheit Sicherheit Der Hersteller haftet nicht für Schäden aufgrund Nichtbeachtung der Gesamtdokumentation. Kennzeichnung von Warnhinweisen Warnhinweis Gefahrenstufe Folgen bei Nichtbeachtung unmittelbar drohende Gefahr Tod, schwere Körperverletzung GEFAHR mögliche drohende Gefahr Tod, schwere Körperverletzung WARNUNG mögliche gefährliche Situation Leichte Körperverletzung VORSICHT mögliche gefährliche Situation Sachschaden ACHTUNG... -
Seite 7: Bestimmungsgemäße Verwendung
Sicherheit Bestimmungsgemäße Verwendung Die Maschine darf nur in solchen Einsatzbereichen betrieben werden, die in der Betriebsanleitung be- schrieben werden: • die Maschine nur in technisch einwandfreiem Zustand betreiben • die Maschine nicht in teilmontierten Zustand betreiben • die Maschine darf nur bei einer Umgebungstem- peratur und Ansaugtemperatur zwischen 5 und 40°C betrieben werden Bei Temperaturen außerhalb dieses Bereiches... -
Seite 8: Personalqualifi Kation Und -Schulung
Sicherheit Personalqualifi kation und -schulung • Sicherstellen, dass mit Tätigkeiten an der Ma- schine beauftragtes Personal vor Arbeitsbeginn diese Betriebsanleitung gelesen und verstan- den hat, insbesondere Sicherheitshinweise für Aufstellung, Inbetriebnahme, Wartungs- und Inspektionsarbeiten • Verantwortungen, Zuständigkeiten und Überwa- chung des Personals regeln •... -
Seite 9: Sicherheitshinweise Für Aufstellung, Inbetriebnahme Und Wartung
Sicherheit Sicherheitshinweise für Aufstellung, Inbetriebnahme und Wartung • Der Betreiber sorgt dafür, dass alle Arbeiten für die Aufstellung, Inbetriebnahme und Wartung von autorisiertem und qualifi ziertem Fachper- sonal ausgeführt werden, welches sich durch eingehendes Studium der Betriebsanleitung ausreichend informiert hat •... -
Seite 10: Transport, Lagerung Und Entsorgung
Transport, Lagerung und Entsorgung Transport, Lagerung und Entsorgung Transportieren 3.1.1 Auspacken und Lieferzustand prüfen a) Maschine beim Empfang auspacken und auf Transportschäden prüfen. b) Transportschäden sofort bei Hersteller melden. c) Verpackungsmaterial gemäß örtlich geltender Vorschriften entsorgen. 3.1.2 Anheben und Transportieren WARNUNG Tod oder Quetschen von Gliedmaßen durch herabfallendes oder kippendes Transportgut! -
Seite 11: Lagern
Transport, Lagerung und Entsorgung Lagern ACHTUNG Sachschaden durch unsachgemäße Lagerung Sicherstellen, dass der Lagerraum folgende Bedingungen erfüllt: a) staubfrei b) erschütterungsfrei 3.2.1 Umgebungsbedingungen beim Lagern Umgebungsbedingung Wert 0% bis 80% Relative Feuchte -10°C bis +60°C Lagertemperatur Die Maschine ist in trockener Umgebung mit norma- ler Luftfeuchtigkeit zu lagern. -
Seite 12: Aufbau Und Funktion
Aufbau und Funktion Aufbau und Funktion Aufbau V-VTA (01) V-VTA (31) Abb. 2 Vakuumpumpe V-VTA Vakuum-Anschluss Datenschild Abluft-Austritt Drehrichtungsschild Vakuum-Regulierventil Antriebsmotor Kühlluft-Eintritt heiße Oberfl ächen > 70°C Kühlluft-Austritt Filtergehäuse Ansauggitter Schmierschild www.gd-elmorietschle.com © Gardner Denver Schopfheim GmbH, Gardner Denver Deutschland GmbH Prematic AG, Märwilerstrasse 43, 9556 Affeltrangen www.prematic.ch Tel. -
Seite 13: Datenschild
Diese trockenlaufende Maschinen eignen sich zum Fördern von Luft mit einer relativen Feuchte von 30 bis 90%. Bei erhöhter Einschalthäufi gkeit (in gleichmäßigen Abständen ca. 12-mal (V-VTA 60 / 80) bzw. 10- mal (V-VTA 100 / 140) pro Stunde) bzw. erhöhter Umgebungstemperatur und Ansaugtemperatur kann die Grenzübertemperatur der Motor-Wicklung und der Lager überschritten werden. -
Seite 14: Aufstellung
Aufstellung Aufstellung Aufstellung vorbereiten Stellen Sie folgende Bedingungen sicher: • Maschine von allen Seiten frei zugänglich • Lüftungsgitter und -öffnungen nicht verschließen • genügend Raum für Ein-/Ausbau der Rohrlei- tungen sowie Wartungsarbeiten, insbesondere für Aus-/Einbau der Maschine • keine Einwirkung von Fremdschwingungen •... -
Seite 15: Rohrleitungen Anschließen
Aufstellung Rohrleitungen anschließen a) Vakuumanschluss bei (Abb. 2/A). ACHTUNG Sachschaden durch zu hohe Kräfte und Dreh- momente der Rohrleitungen auf das Aggregat Rohrleitungen nur von Hand einschrauben. Bei zu enger und/ oder langer Saugleitung vermindert sich das Saugvermögen der Vaku- umpumpe. -
Seite 16: Motor Anschließen
Aufstellung Motor anschließen GEFAHR Lebensgefahr durch nicht fachgerechte elektri- sche Installation! Die elektrische Installation darf nur von einer Elek- trofachkraft unter Einhaltung der EN 60204 vorge- nommen werden. Der Hauptschalter muss durch den Betreiber vorgesehen werden. a) Die elektrischen Motordaten sind auf dem Da- tenschild (Abb. -
Seite 17: Inbetriebnahme Und Außerbetriebnahme
Inbetriebnahme und Außerbetriebnahme Inbetriebnahme und Außerbetriebnahme Inbetriebnahme WARNUNG Unsachgemäßer Umgang Kann zu schweren oder tödlichen Verletzungen führen, beachten Sie deshalb unbedingt die Si- cherheitshinweise! VORSICHT Heiße Oberfl ächen Im betriebswarmen Zustand können die Oberfl ä- chentemperaturen an den Bauteilen (Abb. 2/Q) über 70°C ansteigen. -
Seite 18: Drehrichtung Prüfen
Inbetriebnahme und Außerbetriebnahme 6.1.1 Drehrichtung prüfen Die vorgesehene Drehrichtung der Antriebswelle ist durch den Drehrichtungspfeil (Abb. 2/O) auf dem Motorfl ansch gekennzeichnet. a) Motor zur Drehrichtungsprüfung kurz starten (max. zwei Sekunden). Wenn man auf den Mo- torlüfter schaut, muss sich dieser im Uhrzeiger- sinn drehen. -
Seite 19: Wartung Und Instandsetzung
Wartung und Instandsetzung Wartung und Instandsetzung GEFAHR Lebensgefahr durch Berührung spannungsfüh- render Teile! Vor den Wartungsarbeiten Maschine durch Betäti- gen des Hauptschalters oder Ziehen des Netzste- ckers vom E-Netz trennen und gegen Wiederein- schalten sichern. WARNUNG Heiße Oberfl ächen Bei Wartungsarbeiten besteht Verbrennungs- gefahr an den heißen Bauteilen (Abb. -
Seite 20: Schmierung
(Abb. 4/L) mit je 6 g Fett muss nach folgenden Betriebsstunden vorgenommen werden, jedoch spätestens nach einem Jahr: 50 Hz: V-VTA 60 - 100 ➝ 10.000 h und V-VTA 140 ➝ 6.000 h 60 Hz: V-VTA 60 / 80 ➝ 10.000 h, V-VTA 100 ➝... - Seite 21 Wartung und Instandsetzung Lamellenwechsel: Stellt man bei der Lamellenkontrolle fest, dass die Mindesthöhe bereits erreicht oder unterschritten ist, so ist der Lamellensatz zu wechseln. ACHTUNG Schlitzmuttern (Abb. 4/w ) am Gehäusedeckel (Abb. 5/b) nicht lösen. Für den Lamellenwechsel sind nur die Schrauben (Abb. 4/s) zu entfernen. Gehäuse und Rotorschlitze ausblasen.
-
Seite 22: Luftfi Lterung
Wartung und Instandsetzung 7.2.3 Luftfi lterung ACHTUNG Ungenügende Wartung der Luftfi lter Die Leistung der Maschine vermindert sich und Schäden an der Maschine können die Folge sein. Die Filterpatronen (Abb. 7/e) und (Abb. 7/f) sind monatlich oder je nach Verunreinigung öfters durch Ausblasen von innen nach außen zu reinigen. -
Seite 23: Kupplung
Wartung und Instandsetzung 7.2.4 Kupplung Die Kupplungsgummis (Abb. 9/k) unterliegen einem Verschleiß und und müssen regelmäßig (mindestens 1 x pro Jahr) überprüft werden. Verschlissene Kupp- l k p r lungsgummis machen sich durch ein schlagendes Geräusch beim Anlauf der Pumpe bemerkbar. VORSICHT Defekte Kupplungsgummis Defekte Kupplungsgummis können zum Bruch der... -
Seite 24: Reparatur/ Service
Service-Stelle kann beim Hersteller erfragt werden (siehe Hersteller-Adresse). ACHTUNG Jeder Maschine, die zur Inspektion, Wartung oder Reparatur an eine Elmo Rietschle Service-Stelle geschickt wird, ist eine vollständig ausgefüllte und unterschriebene Unbedenklichkeitserklärung bei zufügen. Die Unbedenklichkeitserklärung ist ein Teil der Zulieferdokumentation. -
Seite 25: Ersatzteile
Wartung und Instandsetzung Ersatzteile Ersatzteilbestellung gemäß: • Ersatzteilliste: E 250/1 ➝ V-VTA 60 (01) - V-VTA 140 (01) E 250/2 ➝ V-VTA 60 (31) - V-VTA 140 (31) • Download der PDF-Datei: http://www.gd-elmorietschle.com ➝ Downloads ➝ Product Documents ➝ V-Series ➝ Spare Parts •... -
Seite 26: Störungen: Ursachen Und Beseitigung
Störungen: Ursachen und Beseitigung Störungen: Ursachen und Beseitigung Störung Ursache Beseitigung Hinweis Maschine wird durch Netzspannung/ Frequenz Überprüfung durch Elektro- Kapitel 5.5 Motorschutzschalter stimmt nicht mit den Motorda- fachkraft abgeschaltet ten überein Anschluss am Motorklemm- brett ist nicht korrekt Motorschutzschalter ist nicht korrekt eingestellt Motorschutzschalter löst zu Verwendung eines Motor-... - Seite 27 Lamellen ersetzen Kapitel 7.2.2 Kapitel 7.4 Bei weiteren oder nicht behebbaren Störungen wenden Sie sich an den Elmo Rietschle Service. www.gd-elmorietschle.com © Gardner Denver Schopfheim GmbH, Gardner Denver Deutschland GmbH Prematic AG, Märwilerstrasse 43, 9556 Affeltrangen www.prematic.ch Tel. 071 918 60 60, Mail: v-g@prematic.ch...
-
Seite 28: Technische Daten
* Die Länge sowie das Gewicht können je nach Motorfabrikat von den hier aufgeführten Angaben abwei- chen. Weitere technische Daten entnehmen Sie bitte dem Datenblatt D 250 • Download der PDF-Datei: D 250 ➝ V-VTA 60 - V-VTA 140 • Download der PDF-Datei: http://www.gd-elmorietschle.com ➝ Downloads ➝ Product Documents ➝... - Seite 29 Elmo Rietschle is a brand of Gardner Denver‘s Industrial Products Division and part of Blower Operations. Prematic AG, Märwilerstrasse 43, 9556 Affeltrangen www.prematic.ch Tel. 071 918 60 60, Mail: v-g@prematic.ch...
-
Seite 30: Eg-Konformitätserklärung Nach 2006/42/Eg
Maschine: Trockenlaufende Vakuumpumpe der: Baureihe V-VTA Typen V-VTA 60, V-VTA 80, V-VTA 100, V-VTA 140 mit den Vorschriften der oben angegebenen Richtlinie konform ist. Fol g ende harmonisierte Normen sind an g ewandt: EN 1012-1:2010 Kompressoren und Vakuumpumpen — Sicherheitsanforderungen —... - Seite 31 Edition: 1.12.2009 · BA 250-FR Mode d’emploi original V-VTA V-VTA 60 | 80 | 100 | 140 V-Serie Série V Drehschieber Palettes Prematic AG, Märwilerstrasse 43, 9556 Affeltrangen www.prematic.ch Tel. 071 918 60 60, Mail: v-g@prematic.ch...
