4.2 Datenschild
1 Typ / Baugröße (mechanische Variante)
2 Seriennummer
3
Baujahr
4
Data Matrix Barcode
5 Artikel-Nr.

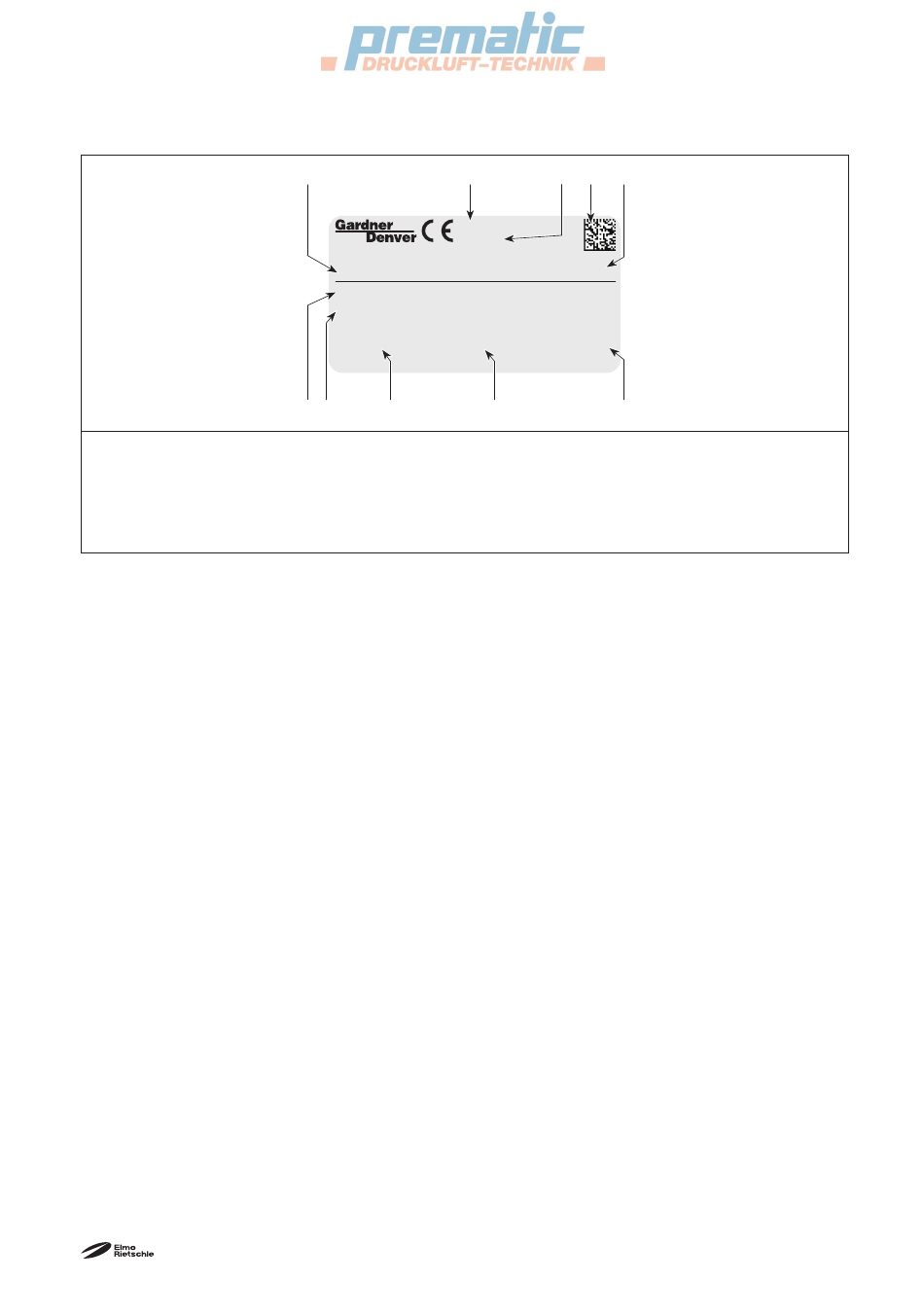

Abb. 3 Datenschild (Beispiel)
Folgende Informationen werden im Barcode verschlüsselt:
• Materialnummer (MA)
• Fertigungsauftrag (PR)
• Seriennummer (SC)
4.3 Beschreibung
Die Type C-VLU 62 | 122 ist eine zweiwellige Drehkolben-Vakuumpumpe, bei dem sich die Klauen berüh-
rungsfrei und trocken gegeneinander abwälzen. Die sich gegenläufig drehenden Klauenrotoren werden
durch ein Zahnradpaar im Getriebe synchronisiert. Die Zahnräder des Synchrongetriebes und die Lager wer-
den mit Öl geschmiert. Diese Bauteile befinden sich in einem Getriebe, welches auch den Ölvorrat enthält.
Ölfördereinrichtungen sorgen ständig dafür, dass die Lager und Zahnräder bei allen zulässigen Drehzahlen
ausreichend mit Öl versorgt werden. Getriebe und Verdichterraum sind durch spezielle Dichtungen vonein-
ander getrennt. Das Getriebe wird nach außen hin mit Wellendichtringen und O-Ringen, der Verdichterraum
mit Kolbenringen abgedichtet.
Die C-VLU 62 | 122 hat saugseitig einen Anschlussflansch und druckseitig einen Ausblasschalldämpfer
(Abb. 2/B ). Die angesaugte Luft wird durch einen Siebfilter gereinigt. Ein integriertes Rückschlagventil ver-
1
hindert ein Belüften des evakuierten Systems nach dem Abstellen der Pumpe.
Die C-VLU 62 | 122 ist durch eine Dämmhaube gekapselt. Um die Verdichtungswärme abzuführen, wird die
Kühlluft mit Hilfe eines Trommellüfters, welcher die frische Kühlluft (Abb. 2/E) ansaugt und die erwärmte Luft
am Kühlluftaustritt (Abb. 2/F) ausbläst, zwischen dem Verdichter und der Haube hindurchgesaugt. Der An-
trieb der erfolgt über eine Kupplung durch einen angeflanschte Drehstrom-Normmotor.
Prematic AG, Märwilerstrasse 43, 9556 Affeltrangen www.prematic.ch
1 2
SN: SC1234567890
BJ: 2024
vacuum pump
C-VLU 122 CD (01)
40,00 / 40,00 mbar (abs)
120,0 / 144,0 m³/h
EN 60034
S1 100% 2,70 I 3,00 kW
Johann-Sutter-Straße 6+8, D-79650 Schopfheim, www.elmorietschle.de
10 9 8
Produktübersicht und Funktion
3 4 5
ID: 10296201GG
2897 I 3495 /min
Made in Germany
7 6
6 Drehzahl 50 Hz / 60 Hz
7 Motorleistung 50 Hz / 60 Hz
8 Betriebsart
9
Saugvermögen 50 Hz / 60 Hz
10
Enddruck (abs.) 50 Hz / 60 Hz
