Aufbau Und Funktion; Datenschild; Beschreibung - Elmo Rietschle V Serie Originalbetriebsanleitung

4.2

Datenschild

1
Typ / Baugröße (mechanische Variante)
2
Seriennummer
3
Baujahr
4
Data Matrix Barcode
5 Artikel-Nr.
6 Saugvermögen 50 Hz / 60 Hz

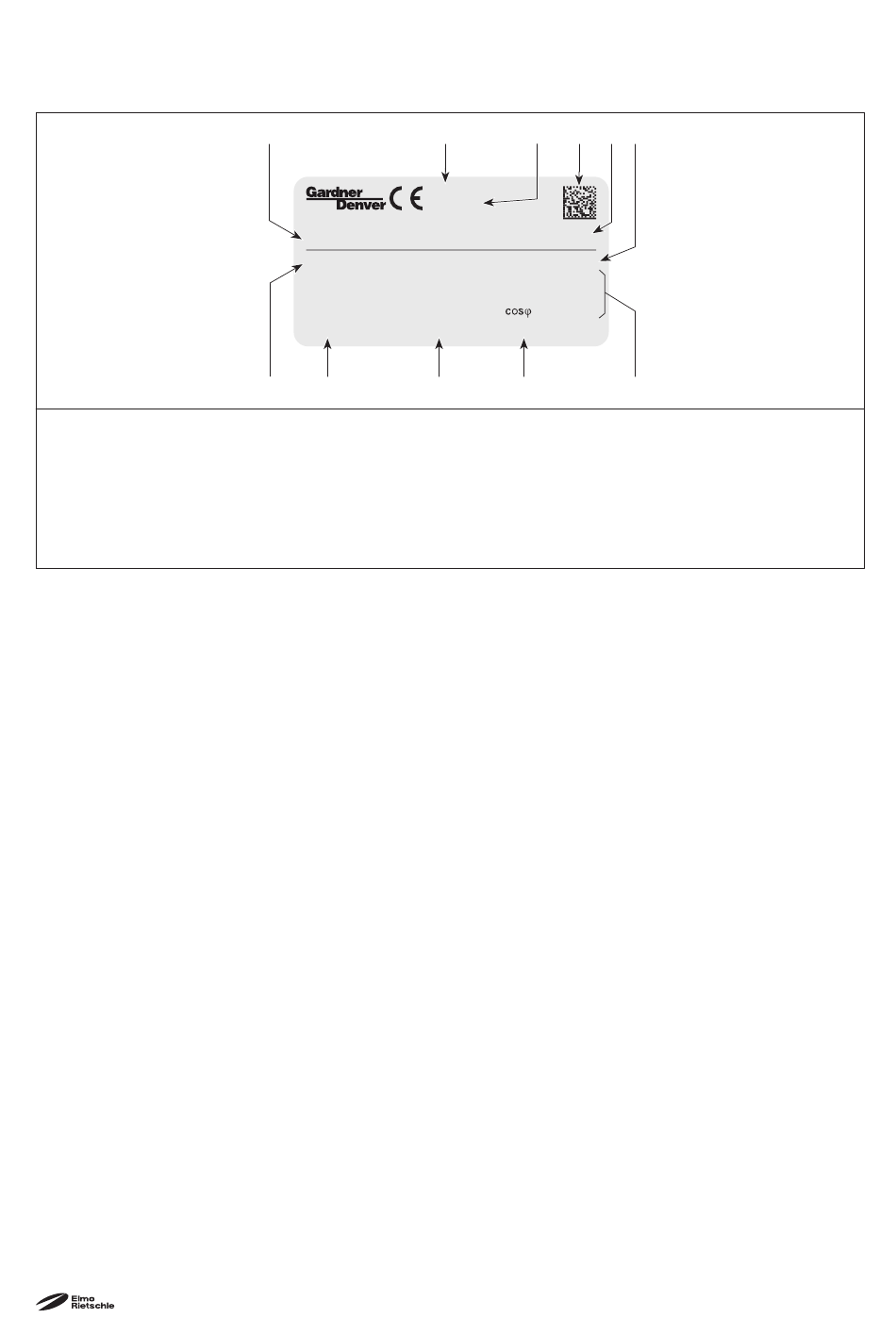

Abb. 3 Datenschild (Beispiel)
Folgende Informationen werden im Barcode verschlüsselt:
• Materialnummer (MA)
• Fertigungsauftrag (PR)
• Seriennummer (SC)
4.3

Beschreibung

Die V-VTN sind einstufige, trockenlaufende Drehschieber-Vakuumpumpen. Die Drehschieber des auf der
Motorwelle fixierten Rotors teilen das Pumpengehäuse in mehrere Kammern, deren Volumen sich periodisch
ändert.
Die Pumpen haben saugseitig ein Anschlussgewinde und druckseitig einen Ausblasschalldämpfer. Die ange-
saugte Luft wird durch einen eingebauten Mikro-Feinfilter gereinigt.
Die Vakuumpumpen V-VTN befinden sich in einer Schallhaube aus Kunststoff. Ein Ventilator sorgt für die
Kühlung der Pumpe.
Die V-VTN (01) hat standardmäßig ein Vakuum-Sicherheitsventil, das bei Erreichen eines Vakuums von
150 mbar auslöst und somit den Enddruck begrenzt.
Die V-VTN (02) hat standardmäßig ein Vakuum-Regulierventil, das die Einstellung von Vakuum auf ge-
wünschte, jedoch nach oben begrenzte Werte erlaubt.
1
SN: SC0123456789
BJ: 2017
vacuum pump
V-VTN 26 (02)
150,00 / 150,00 mbar (abs)
D/Y 200-255/346-440 V ±5%
D/Y 200-290/346-500 V ±5%
EN 60034 Is.Kl. F IP 55
S1 100% 0,75 | 0,90 kW
Johann-Sutter-Straße 6+8, D-79650 Schopfheim, www.elmorietschle.de
11 10
2 3 4
ID: 1028500210
27,0 / 32,0 m³/h
3,6/2,1A 50Hz
4,2/2,4A 60Hz
0,70 / 0,75
1420 | 1700 /min
Made in Germany
9 8
7
Motordaten 50 Hz / 60 Hz
8
Drehzahl 50 Hz / 60 Hz
9
Motorleistung 50 Hz / 60 Hz
10 Betriebsart
11 Enddruck (abs.) 50 Hz / 60 Hz
