Montage
22
Für Messaufnehmer
Für Flansche und andere Prozessanschlüsse:
• Schrauben, Muttern, Dichtungen etc. sind nicht im Lieferumfang enthalten und müssen
bauseits bereitgestellt werden
• Entsprechendes Montagewerkzeug
6.2.2 Messgerät vorbereiten
1. Sämtliche Reste der Transportverpackung entfernen.
2. Vorhandene Schutzscheiben oder Schutzkappen vom Messaufnehmer entfernen.
3. Aufkleber auf dem Elektronikraumdeckel entfernen.
6.2.3

Messaufnehmer montieren

Montageset
Der Messaufnehmer wird mit einem Montageset zwischen die Rohrleitungsflansche einge-
baut. Die Zentrierung des Messgeräts erfolgt über die Aussparungen am Messaufnehmer.
Je nach Flanschnorm oder Lochkreisdurchmesser werden zusätzlich Zentrierhülsen mitge-
liefert.
Ein Montageset – bestehend aus Gewindebolzen, Dichtungen, Muttern und Unterleg-
scheiben – kann separat bestellt werden (siehe Kapitel "Zubehör" (→  109)).
1
2
3
4

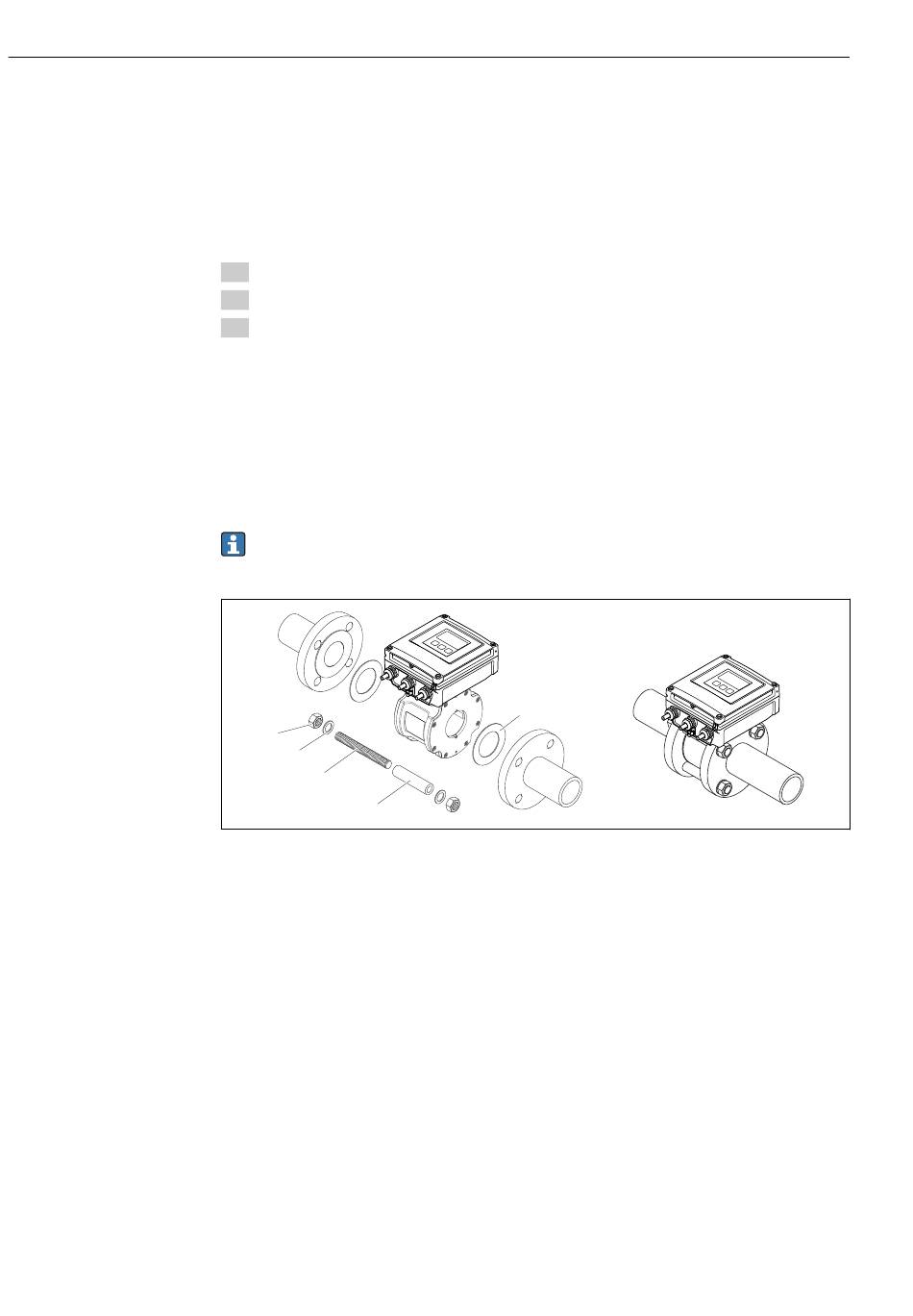

 6 Montage Messaufnehmer
1 Mutter
2 Unterlegscheibe
3 Gewindebolzen
4 Zentrierhülse
5 Dichtung
Proline Promag D 400 EtherNet/IP
5
A0018060
