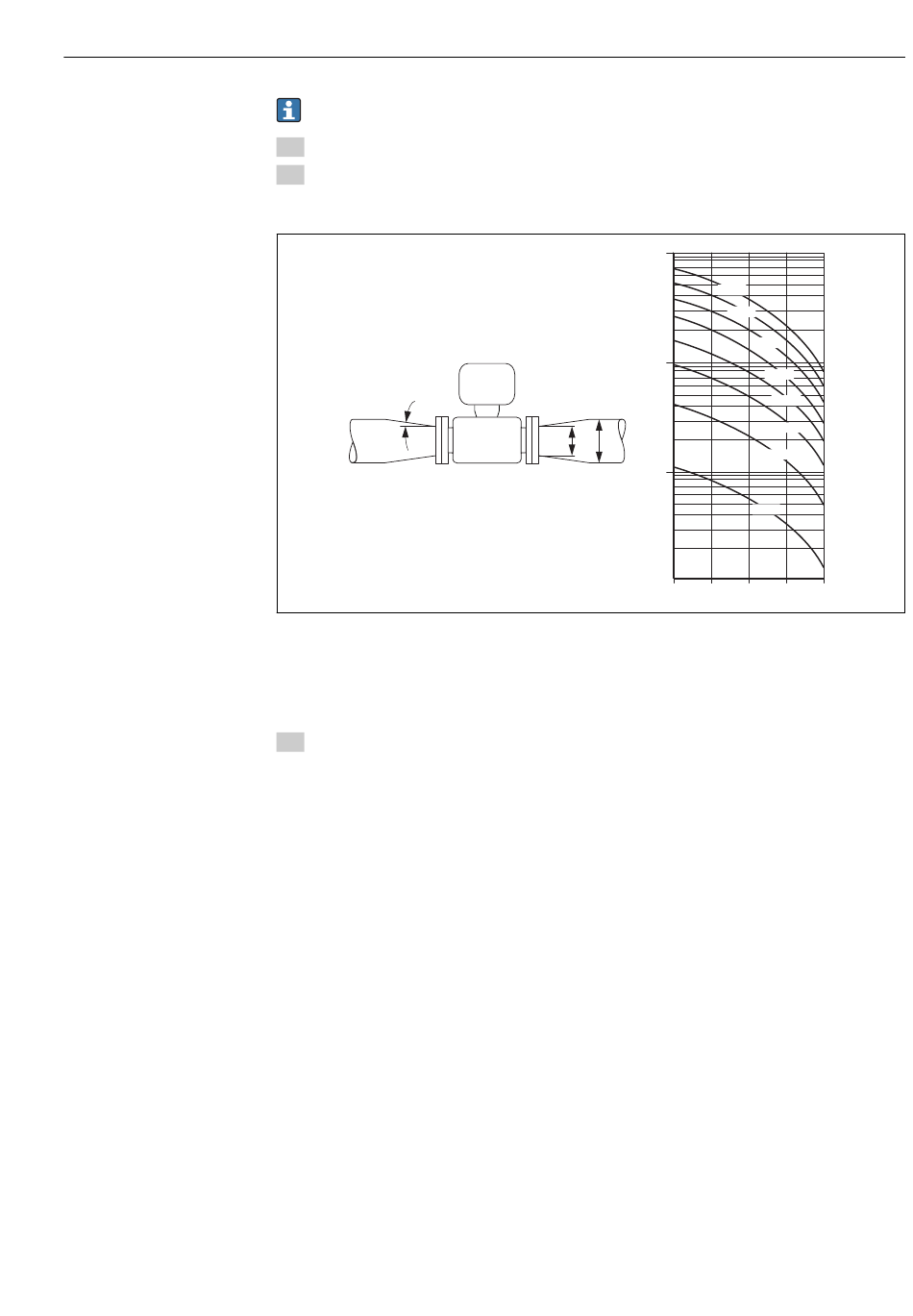

Das Nomogramm gilt nur für Flüssigkeiten mit wasserähnlicher Viskosität.
1. Durchmesserverhältnis d/D ermitteln.
2. Druckverlust in Abhängigkeit von der Strömungsgeschwindigkeit (nach der Ein-
schnürung) und dem d/D-Verhältnis aus dem Nomogramm ablesen.
max. 8°
6.1.3

Spezielle Montagehinweise

Displayschutz
‣
Um den bestellbaren Displayschutz problemlos öffnen zu können, Mindestabstand
nach oben hin einhalten: 350 mm (13,8 in)
6.2 Messgerät montieren
6.2.1 Benötigtes Werkzeug
Für Messumformer
• Drehmomentschlüssel
• Für die Wandmontage:
Gabelschlüssel zu Seckskantschraube max. M5
• Für die Rohrmontage:
– Gabelschlüssel SW 8
– Kreuzschlitzschraubendreher PH 2
• Für das Drehen des Messumformergehäuses (Kompaktausführung):
– Kreuzschlitzschraubendreher PH 2
– Torxschraubendreher TX 20
– Gabelschlüssel SW 7
[mbar] 100
8 m/s
7 m/s
10
d D
1
0.5 0.6
d / D
Montage
6 m/s
5 m/s
4 m/s
3 m/s
2 m/s
1 m/s
0.7 0.8 0.9
A0016359
21
