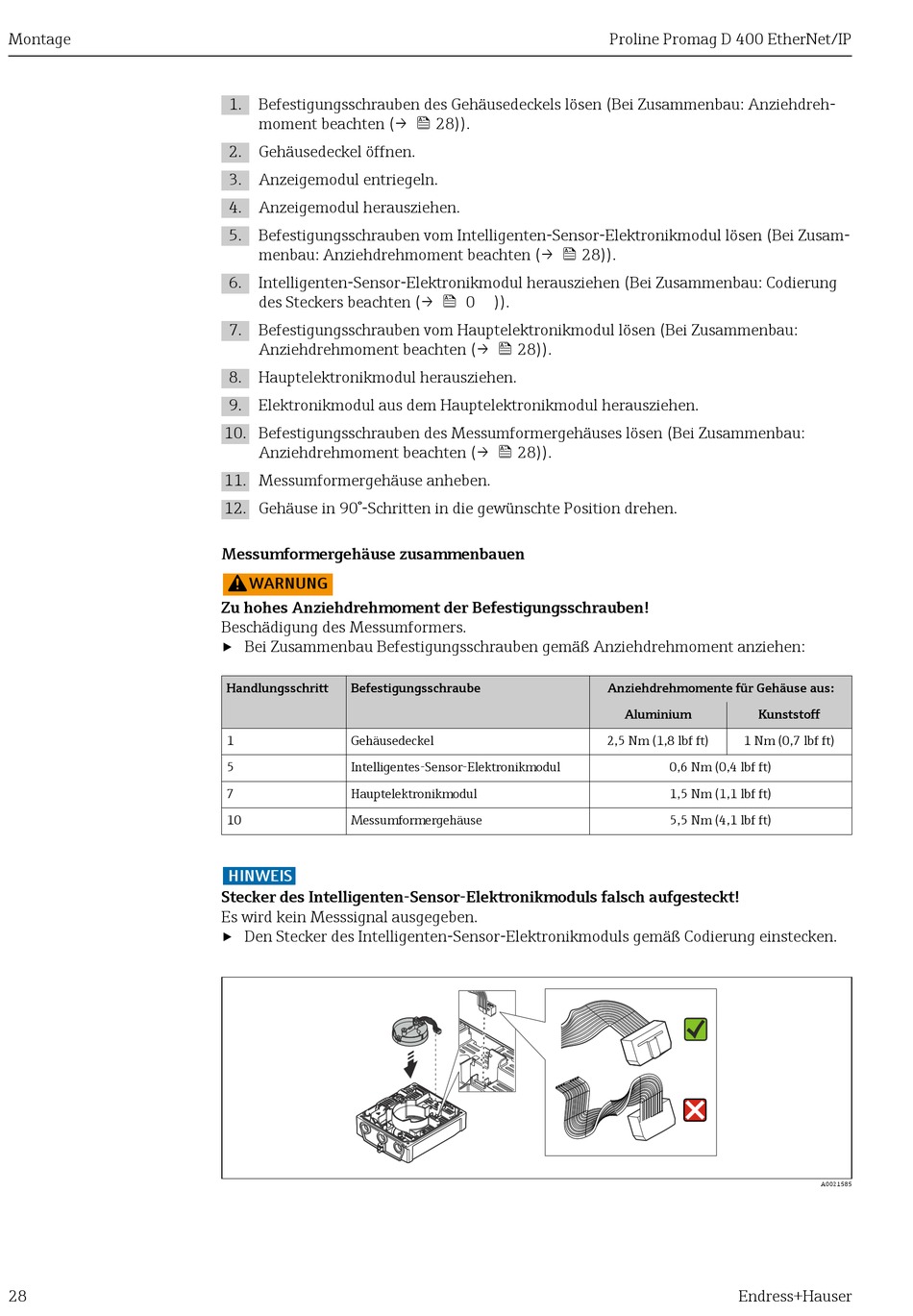

Endress+Hauser Proline Promag D 400 EtherNet/IP Betriebsanleitung Seite 28

Montage
28
1. Befestigungsschrauben des Gehäusedeckels lösen (Bei Zusammenbau: Anziehdreh-
moment beachten (→  28)).
2. Gehäusedeckel öffnen.
3. Anzeigemodul entriegeln.
4. Anzeigemodul herausziehen.
5. Befestigungsschrauben vom Intelligenten-Sensor-Elektronikmodul lösen (Bei Zusam-
menbau: Anziehdrehmoment beachten (→  28)).
6. Intelligenten-Sensor-Elektronikmodul herausziehen (Bei Zusammenbau: Codierung
des Steckers beachten (→  0
7. Befestigungsschrauben vom Hauptelektronikmodul lösen (Bei Zusammenbau:
Anziehdrehmoment beachten (→  28)).
8. Hauptelektronikmodul herausziehen.
9. Elektronikmodul aus dem Hauptelektronikmodul herausziehen.
10. Befestigungsschrauben des Messumformergehäuses lösen (Bei Zusammenbau:
Anziehdrehmoment beachten (→  28)).
11. Messumformergehäuse anheben.
12. Gehäuse in 90°-Schritten in die gewünschte Position drehen.
Messumformergehäuse zusammenbauen
WARNUNG
Zu hohes Anziehdrehmoment der Befestigungsschrauben!
Beschädigung des Messumformers.
‣
Bei Zusammenbau Befestigungsschrauben gemäß Anziehdrehmoment anziehen:
Handlungsschritt Befestigungsschraube
1 Gehäusedeckel
5 Intelligentes-Sensor-Elektronikmodul
7 Hauptelektronikmodul
10 Messumformergehäuse
HINWEIS
Stecker des Intelligenten-Sensor-Elektronikmoduls falsch aufgesteckt!
Es wird kein Messsignal ausgegeben.
‣
Den Stecker des Intelligenten-Sensor-Elektronikmoduls gemäß Codierung einstecken.
Proline Promag D 400 EtherNet/IP
)).
Anziehdrehmomente für Gehäuse aus:
Aluminium
2,5 Nm (1,8 lbf ft)
Kunststoff
1 Nm (0,7 lbf ft)
0,6 Nm (0,4 lbf ft)
1,5 Nm (1,1 lbf ft)
5,5 Nm (4,1 lbf ft)
A0021585
