Montage
18
Angaben zur Unterdruckfestigkeit der Messrohrauskleidung (→  118)

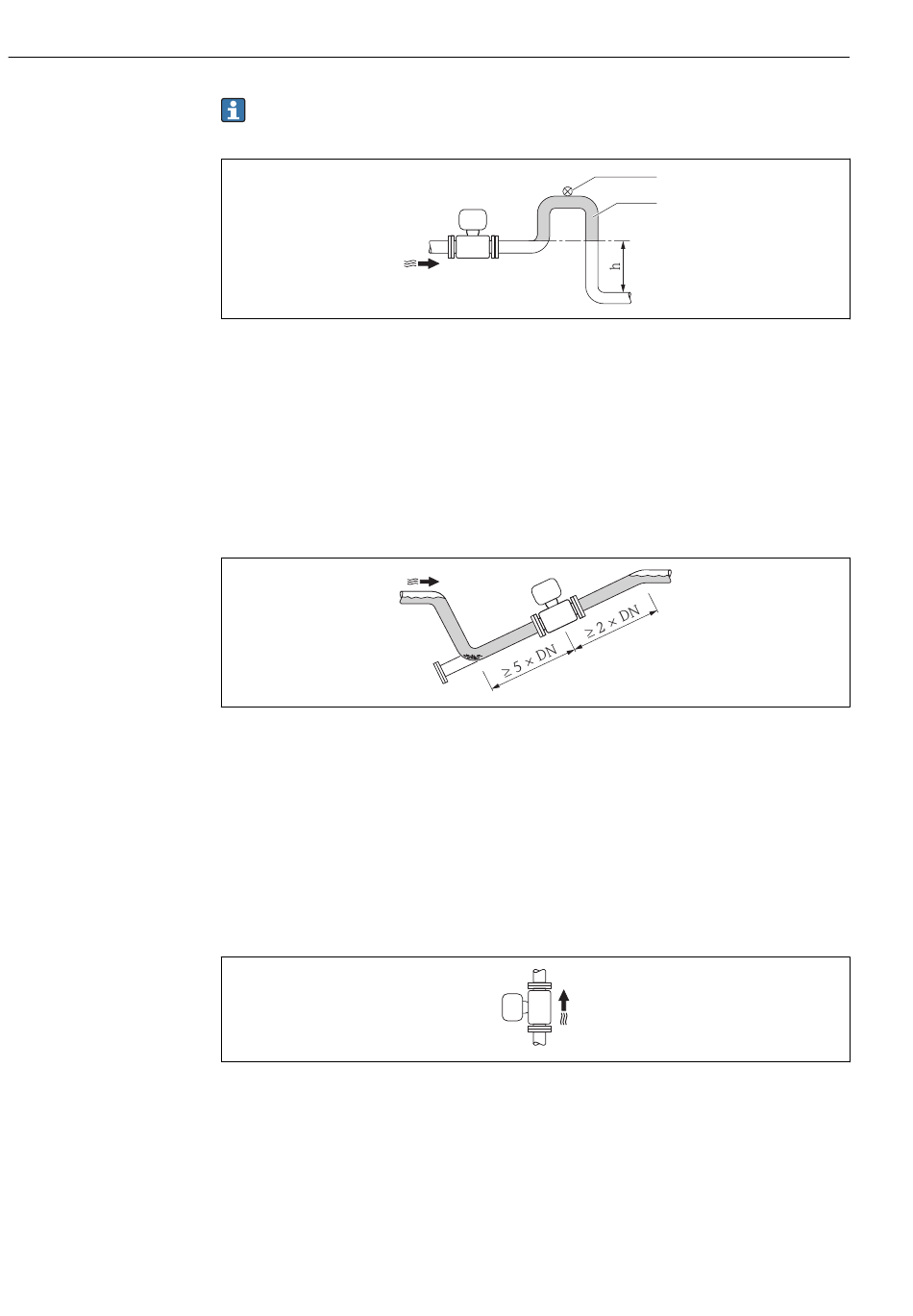

 4 Einbau in eine Fallleitung
1 Belüftungsventil
2 Rohrleitungssiphon
h Länge der Fallleitung
Bei teilgefülltem Rohr
Bei teilgefüllter Rohrleitung mit Gefälle: Dükerähnliche Einbauweise vorsehen. Die Mess-
stoffüberwachungsfunktion (MSÜ) bietet zusätzliche Sicherheit, um leere oder teilgefüllte
Rohrleitungen zu erkennen.

Einbaulage

Die Pfeilrichtung auf dem Messaufnehmer-Typenschild hilft, den Messaufnehmer entspre-
chend der Durchflussrichtung einzubauen (Fließrichtung des Messstoffs durch die Rohrlei-
tung).
Durch eine optimale Einbaulage können sowohl Gas- und Luftansammlungen als auch stö-
rende Ablagerungen im Messrohr vermieden werden.
Vertikal
Optimal bei leerlaufenden Rohrsystemen.
Proline Promag D 400 EtherNet/IP
1
2
Endress+Hauser
A0017064
A0017063
A0015591
