Proline Promag D 400 EtherNet/IP
Endress+Hauser
HINWEIS
Falsches Verlegen der Verbindungskabel zwischen Messaufnehmer und -umformer
im Messumformergehäuse!
Das Messsignal kann gestört werden.
‣
Verbindungskabel direkt auf Höhe der Stecker führen.
‣
Messgerät in umgekehrter Reihenfolge wieder zusammenbauen.

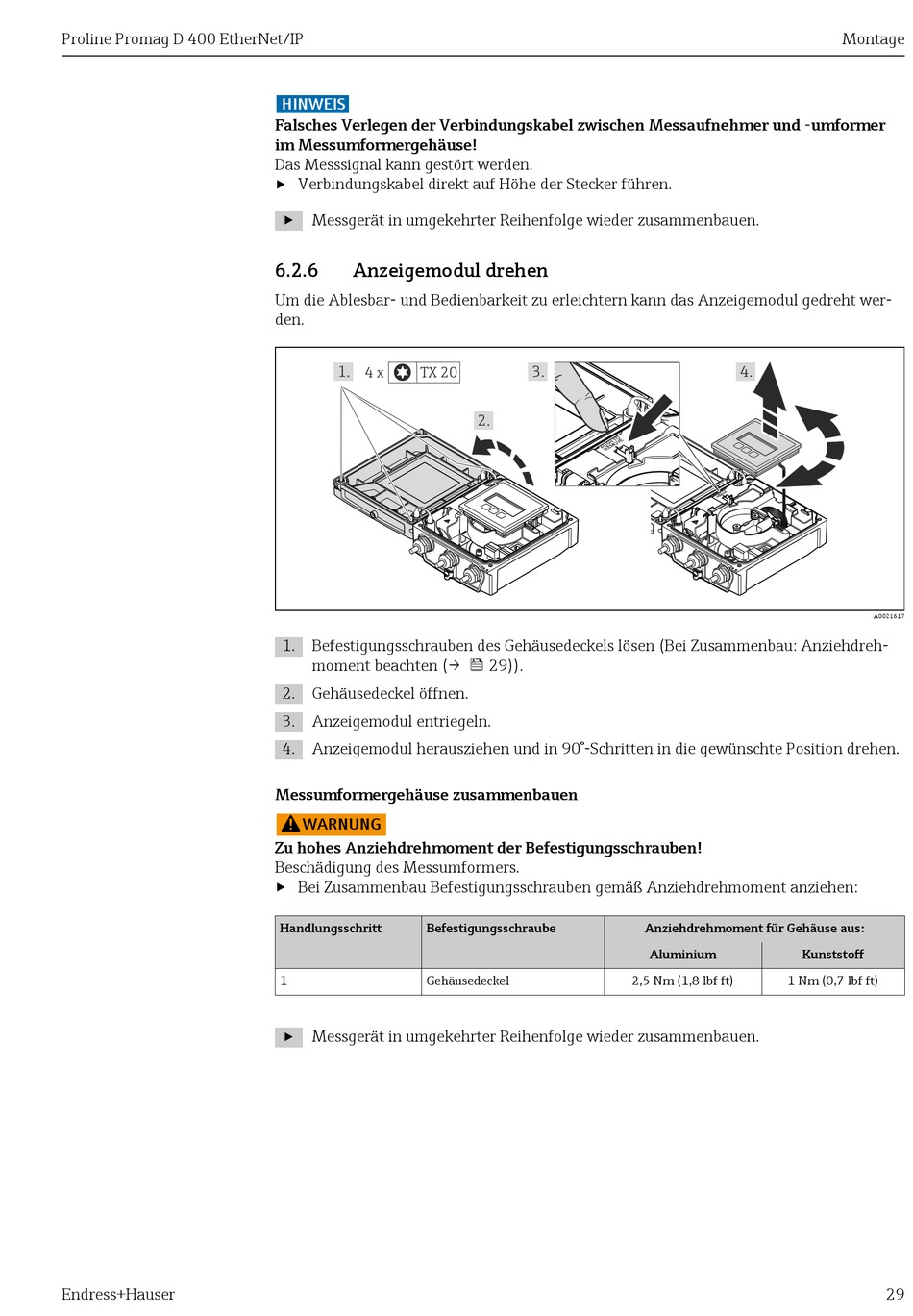

6.2.6

Anzeigemodul drehen

Um die Ablesbar- und Bedienbarkeit zu erleichtern kann das Anzeigemodul gedreht wer-
den.
1.
4 x TX 20
1. Befestigungsschrauben des Gehäusedeckels lösen (Bei Zusammenbau: Anziehdreh-
moment beachten (→  29)).
2. Gehäusedeckel öffnen.
3. Anzeigemodul entriegeln.
4. Anzeigemodul herausziehen und in 90°-Schritten in die gewünschte Position drehen.
Messumformergehäuse zusammenbauen
WARNUNG
Zu hohes Anziehdrehmoment der Befestigungsschrauben!
Beschädigung des Messumformers.
‣
Bei Zusammenbau Befestigungsschrauben gemäß Anziehdrehmoment anziehen:
Handlungsschritt Befestigungsschraube
1 Gehäusedeckel
‣
Messgerät in umgekehrter Reihenfolge wieder zusammenbauen.
3.
2.
Anziehdrehmoment für Gehäuse aus:
Aluminium
2,5 Nm (1,8 lbf ft)
Montage
4.
A0021617
Kunststoff
1 Nm (0,7 lbf ft)
29
