Kostengünstiges Zwischenflansch-Messgerät, erhältlich als Kompakt- oder
Getrenntausführung
Anwendungsbereich
• Bevorzugtes Messprinzip für Nass-/Sattdampf, überhitzten
Dampf, Gase & Flüssigkeiten (auch kryogen)
• Für alle Basisanwendungen und den 1-zu-1-Ersatz von
Messblenden
Geräteeigenschaften
• Einbaulänge von 65 mm (2,56 in)
• Keine Flansche
• Geringes Eigengewicht
• Anzeigemodul mit Datenübertragungsfunktion
• Robustes Zweikammergehäuse
• Anlagensicherheit: weltweite Zulassungen (SIL, Ex)
Products
Technische Information
Proline Prowirl D 200
Wirbeldurchfluss-Messgerät
Solutions
Ihre Vorteile
• Integrierte Temperaturmessung für Masse-/Energiefluss
von Sattdampf
• Einfache Ausrichtung des Messaufnehmers – mitgelieferte
Zentrierringe
• Hohe Verfügbarkeit – bewährte Beständigkeit gegen Vibra-
tionen, Temperaturschocks und Wasserschläge
• Langzeitstabilität – robuster, driftfreier kapazitiver Sensor
• Komfortable Geräteverdrahtung – separater Anschlussraum,
verschiedene Ethernet Optionen
• Sichere Bedienung – kein Öffnen des Geräts dank Anzeige
mit Touch Control, Hintergrundbeleuchtung
• Integrierte Verifzierung – Heartbeat Technology
Services

Werbung

loading

Verwandte Anleitungen für Endress+Hauser Proline Prowirl D 200

Inhaltszusammenfassung für Endress+Hauser Proline Prowirl D 200

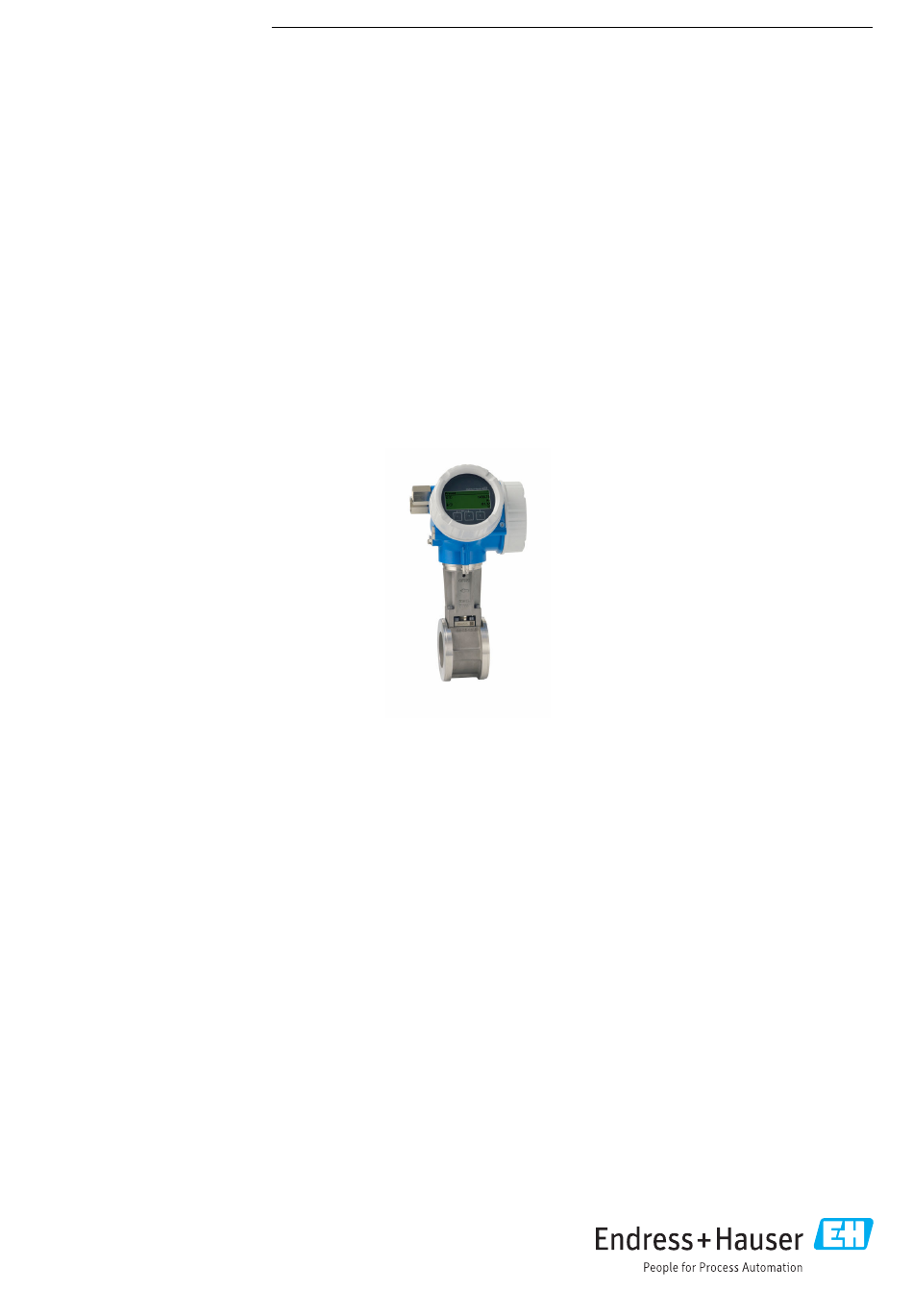

  • Seite 1 Products Solutions Services TI01332D/06/DE/03.23-00 71598551 2024-06-19 Technische Information Proline Prowirl D 200 Wirbeldurchfluss-Messgerät Kostengünstiges Zwischenflansch-Messgerät, erhältlich als Kompakt- oder Getrenntausführung Anwendungsbereich Ihre Vorteile • Bevorzugtes Messprinzip für Nass-/Sattdampf, überhitzten • Integrierte Temperaturmessung für Masse-/Energiefluss Dampf, Gase & Flüssigkeiten (auch kryogen) von Sattdampf •...
