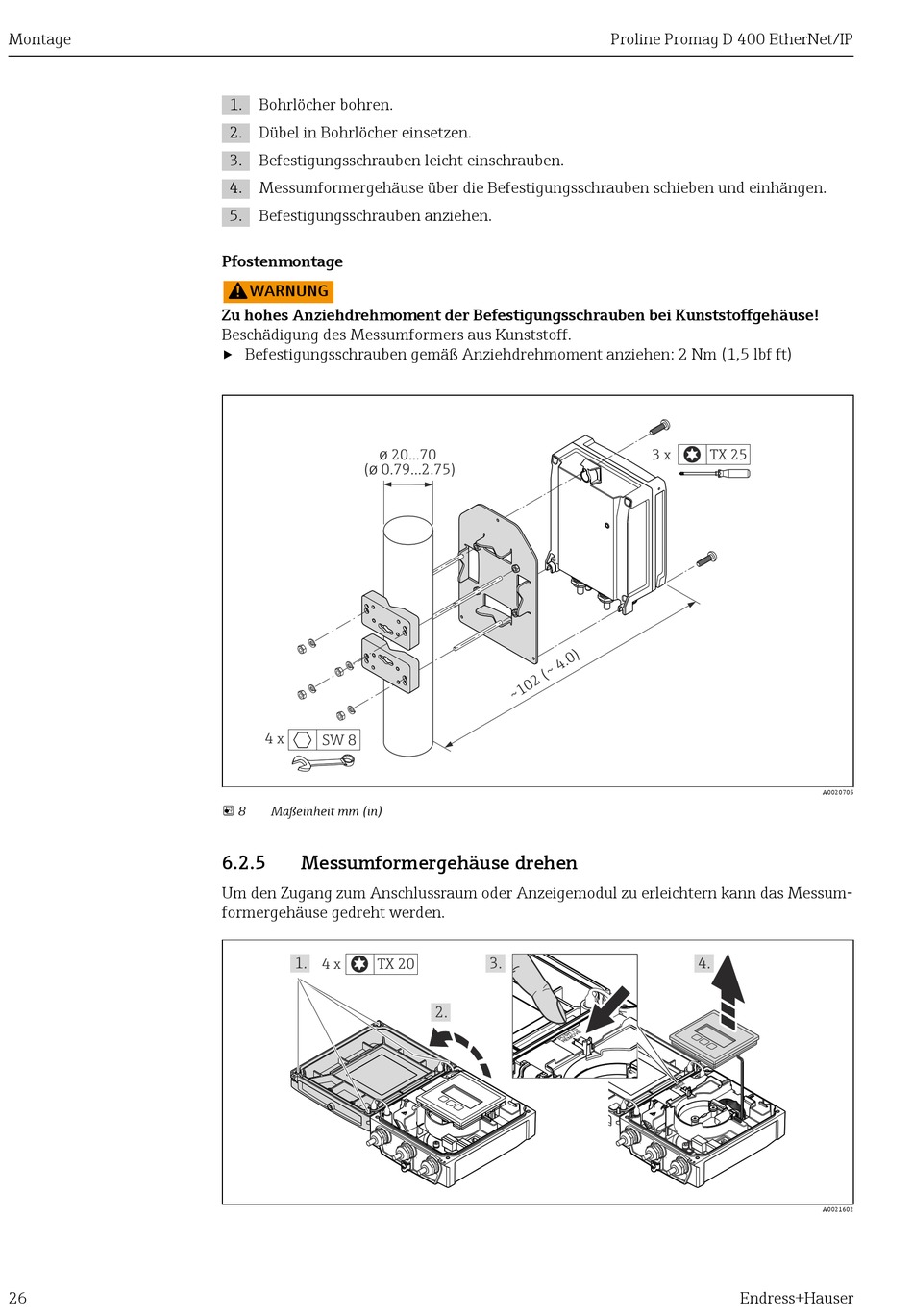

Messumformergehäuse Drehen - Endress+Hauser Proline Promag D 400 EtherNet/IP Betriebsanleitung

Montage
26
1. Bohrlöcher bohren.
2. Dübel in Bohrlöcher einsetzen.
3. Befestigungsschrauben leicht einschrauben.
4. Messumformergehäuse über die Befestigungsschrauben schieben und einhängen.
5. Befestigungsschrauben anziehen.
Pfostenmontage
WARNUNG
Zu hohes Anziehdrehmoment der Befestigungsschrauben bei Kunststoffgehäuse!
Beschädigung des Messumformers aus Kunststoff.
‣
Befestigungsschrauben gemäß Anziehdrehmoment anziehen: 2 Nm (1,5 lbf ft)
ø
20...70
ø
( 0.79...2.75)
4 x
SW 8
 8 Maßeinheit mm (in)
6.2.5 Messumformergehäuse drehen
Um den Zugang zum Anschlussraum oder Anzeigemodul zu erleichtern kann das Messum-
formergehäuse gedreht werden.
1.
4 x TX 20
3.
2.
Proline Promag D 400 EtherNet/IP
3 x TX 25
4.
Endress+Hauser
A0020705
A0021602
