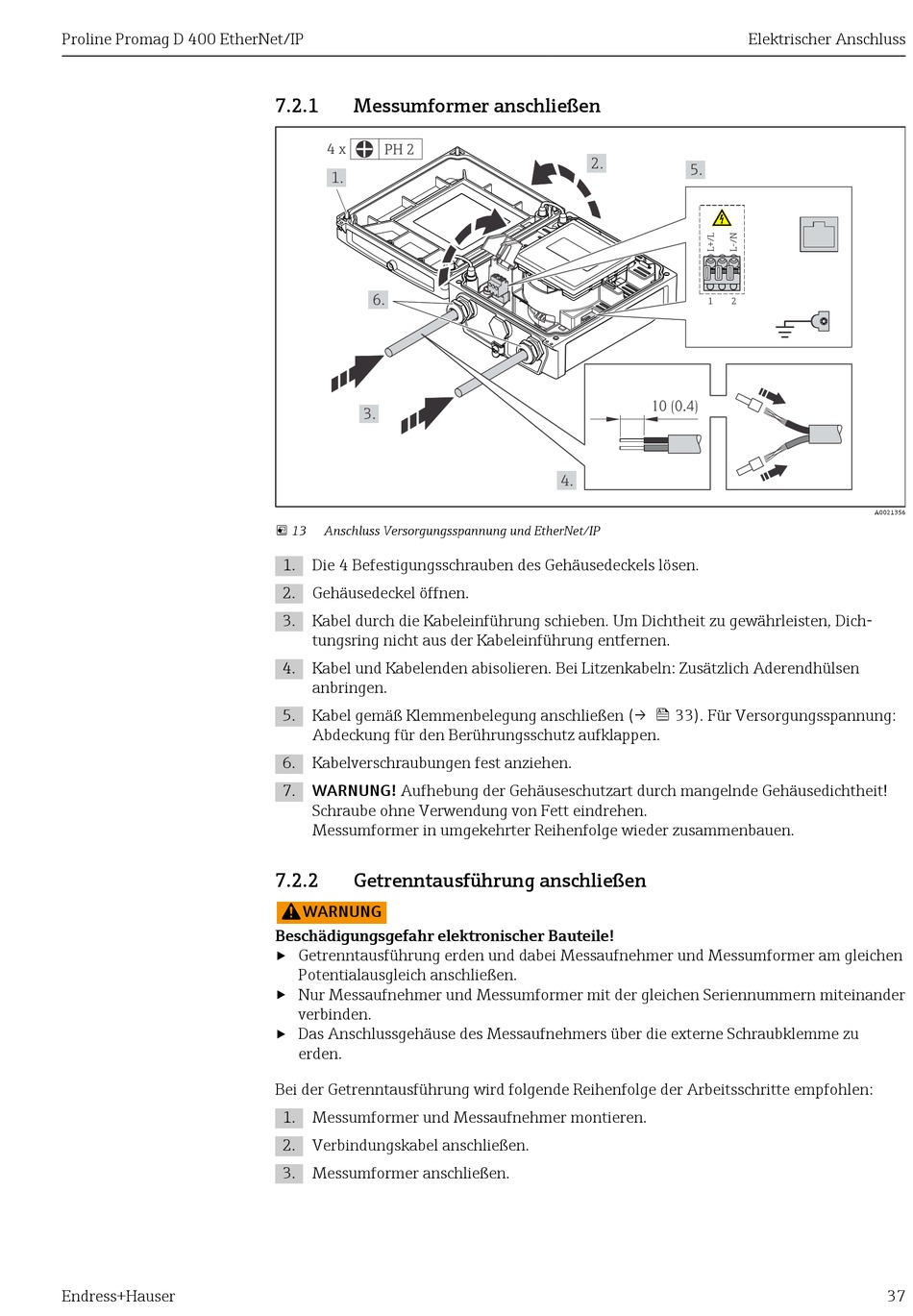

7.2.1 Messumformer anschließen
4 x PH 2
1.
6.
3.
 13 Anschluss Versorgungsspannung und EtherNet/IP
1. Die 4 Befestigungsschrauben des Gehäusedeckels lösen.
2. Gehäusedeckel öffnen.
3. Kabel durch die Kabeleinführung schieben. Um Dichtheit zu gewährleisten, Dich-
tungsring nicht aus der Kabeleinführung entfernen.
4. Kabel und Kabelenden abisolieren. Bei Litzenkabeln: Zusätzlich Aderendhülsen
anbringen.
5. Kabel gemäß Klemmenbelegung anschließen (→  33). Für Versorgungsspannung:
Abdeckung für den Berührungsschutz aufklappen.
6. Kabelverschraubungen fest anziehen.
7. WARNUNG! Aufhebung der Gehäuseschutzart durch mangelnde Gehäusedichtheit!
Schraube ohne Verwendung von Fett eindrehen.
Messumformer in umgekehrter Reihenfolge wieder zusammenbauen.
7.2.2 Getrenntausführung anschließen
WARNUNG
Beschädigungsgefahr elektronischer Bauteile!
‣
Getrenntausführung erden und dabei Messaufnehmer und Messumformer am gleichen
Potentialausgleich anschließen.
‣
Nur Messaufnehmer und Messumformer mit der gleichen Seriennummern miteinander
verbinden.
‣
Das Anschlussgehäuse des Messaufnehmers über die externe Schraubklemme zu
erden.
Bei der Getrenntausführung wird folgende Reihenfolge der Arbeitsschritte empfohlen:
1. Messumformer und Messaufnehmer montieren.
2. Verbindungskabel anschließen.
3. Messumformer anschließen.
