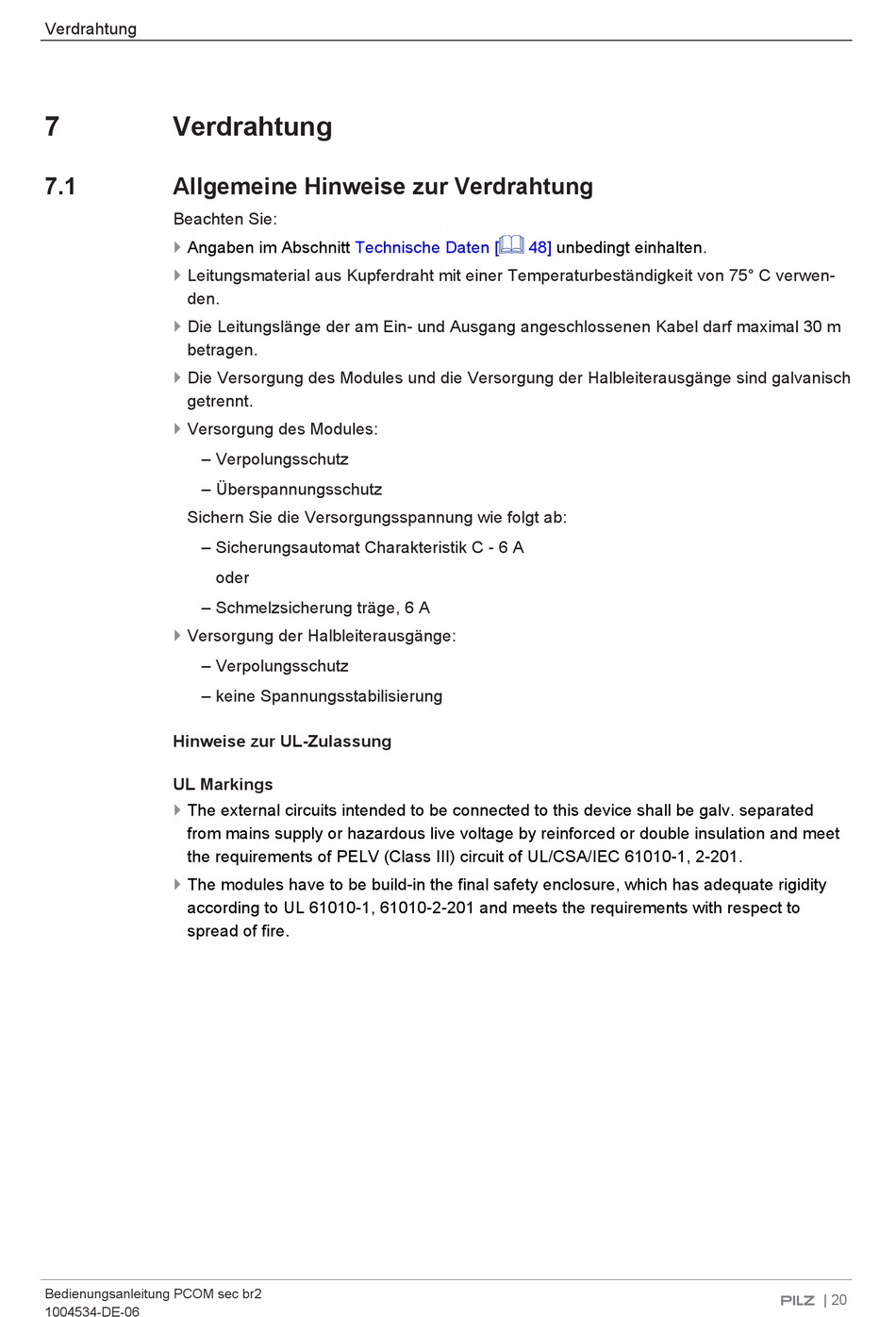

Verdrahtung
7
Verdrahtung
7.1
Allgemeine Hinweise zur Verdrahtung
Beachten Sie:
}
Angaben im Abschnitt
}
Leitungsmaterial aus Kupferdraht mit einer Temperaturbeständigkeit von 75° C verwen-
den.
}
Die Leitungslänge der am Ein- und Ausgang angeschlossenen Kabel darf maximal 30 m
betragen.
}
Die Versorgung des Modules und die Versorgung der Halbleiterausgänge sind galvanisch
getrennt.
}
Versorgung des Modules:
– Verpolungsschutz
– Überspannungsschutz
Sichern Sie die Versorgungsspannung wie folgt ab:
– Sicherungsautomat Charakteristik C - 6 A
– Schmelzsicherung träge, 6 A
}
Versorgung der Halbleiterausgänge:
– Verpolungsschutz
– keine Spannungsstabilisierung
Hinweise zur UL-Zulassung
UL Markings
}
The external circuits intended to be connected to this device shall be galv. separated
from mains supply or hazardous live voltage by reinforced or double insulation and meet
the requirements of PELV (Class III) circuit of UL/CSA/IEC 61010-1, 2-201.
}
The modules have to be build-in the final safety enclosure, which has adequate rigidity
according to UL 61010-1, 61010-2-201 and meets the requirements with respect to
spread of fire.
Bedienungsanleitung PCOM sec br2
1004534-DE-06
Technische Daten [
oder
48]
unbedingt einhalten.
| 20
