Applikationsbeispiele

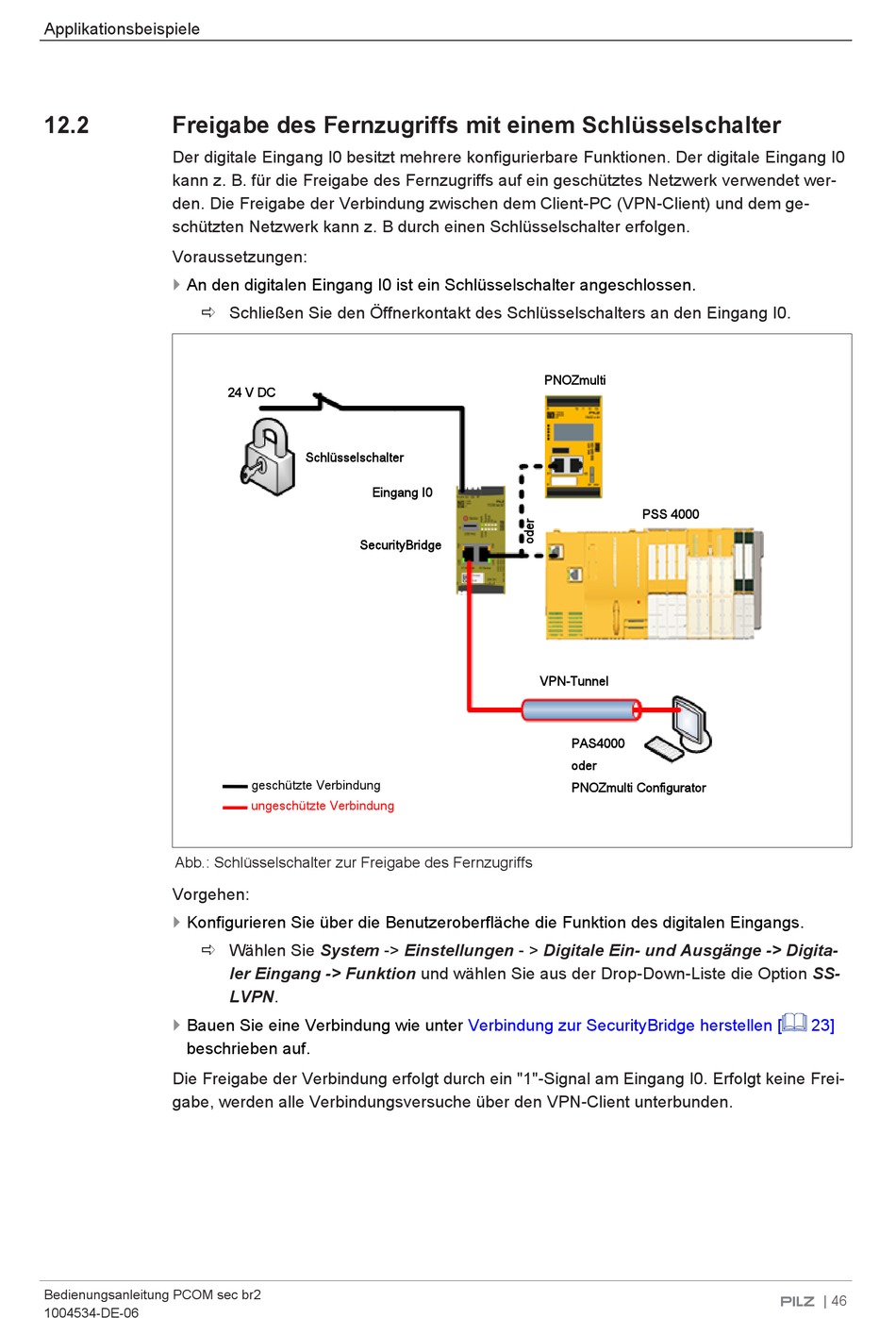

12.2
Freigabe des Fernzugriffs mit einem Schlüsselschalter
Der digitale Eingang I0 besitzt mehrere konfigurierbare Funktionen. Der digitale Eingang I0
kann z. B. für die Freigabe des Fernzugriffs auf ein geschütztes Netzwerk verwendet wer-
den. Die Freigabe der Verbindung zwischen dem Client-PC (VPN-Client) und dem ge-
schützten Netzwerk kann z. B durch einen Schlüsselschalter erfolgen.
Voraussetzungen:
}
An den digitalen Eingang I0 ist ein Schlüsselschalter angeschlossen.
a Schließen Sie den Öffnerkontakt des Schlüsselschalters an den Eingang I0.
Abb.: Schlüsselschalter zur Freigabe des Fernzugriffs
Vorgehen:
}
Konfigurieren Sie über die Benutzeroberfläche die Funktion des digitalen Eingangs.
a Wählen Sie System -> Einstellungen - > Digitale Ein- und Ausgänge -> Digita-
}
Bauen Sie eine Verbindung wie unter
beschrieben auf.
Die Freigabe der Verbindung erfolgt durch ein "1"-Signal am Eingang I0. Erfolgt keine Frei-
gabe, werden alle Verbindungsversuche über den VPN-Client unterbunden.
Bedienungsanleitung PCOM sec br2
1004534-DE-06
24 V DC
Schlüsselschalter
Eingang I0
SecurityBridge
geschützte Verbindung
ungeschützte Verbindung
ler Eingang -> Funktion und wählen Sie aus der Drop-Down-Liste die Option SS-
LVPN.
PNOZmulti
VPN-Tunnel
PAS4000
oder
PNOZmulti Configurator
Verbindung zur SecurityBridge herstellen [
PSS 4000
23]
