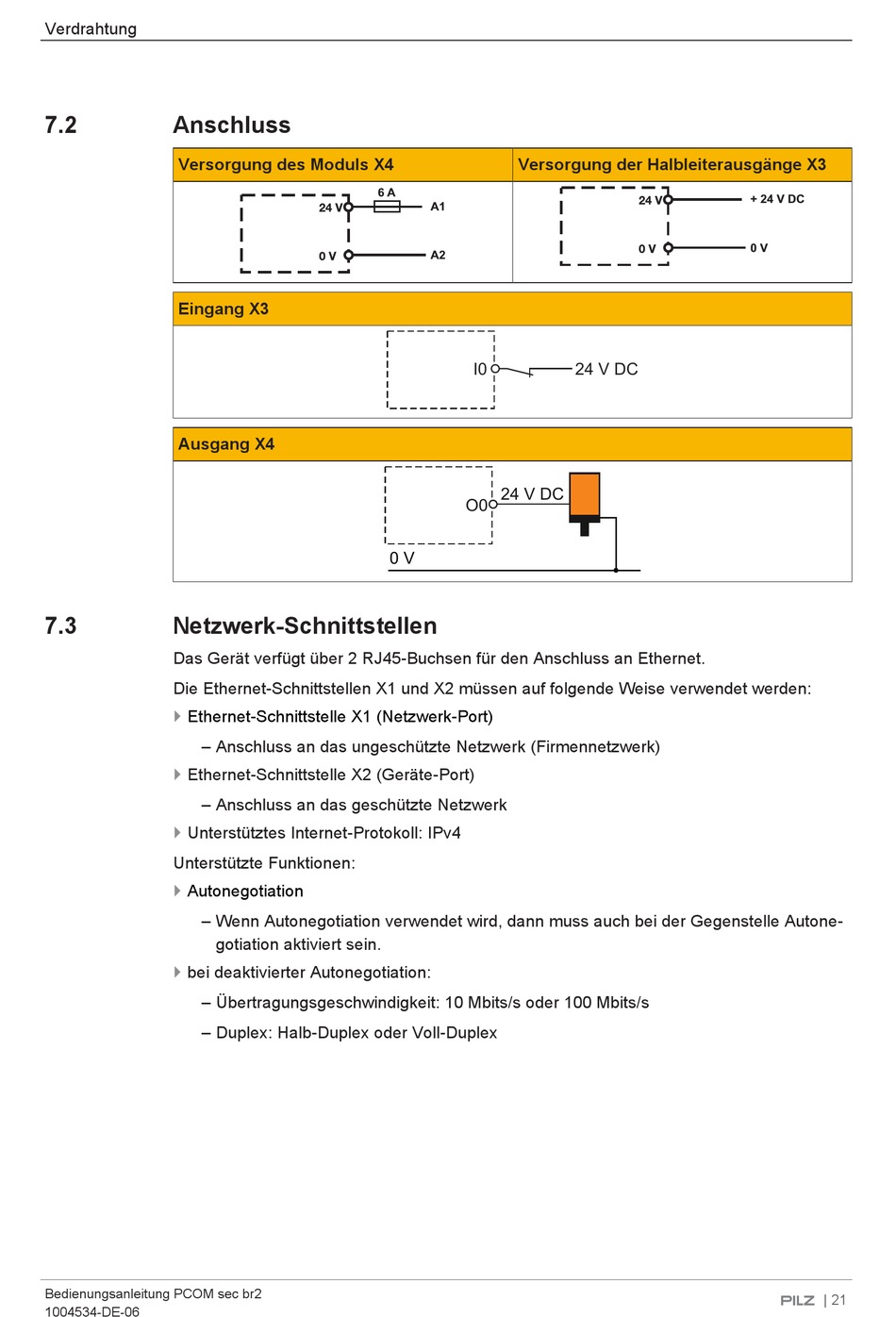

Verdrahtung
7.2
Anschluss
Versorgung des Moduls X4
Eingang X3
Ausgang X4
7.3
Netzwerk-Schnittstellen
Das Gerät verfügt über 2 RJ45-Buchsen für den Anschluss an Ethernet.
Die Ethernet-Schnittstellen X1 und X2 müssen auf folgende Weise verwendet werden:
}
Ethernet-Schnittstelle X1 (Netzwerk-Port)
– Anschluss an das ungeschützte Netzwerk (Firmennetzwerk)
}
Ethernet-Schnittstelle X2 (Geräte-Port)
– Anschluss an das geschützte Netzwerk
}
Unterstütztes Internet-Protokoll: IPv4
Unterstützte Funktionen:
}
Autonegotiation
– Wenn Autonegotiation verwendet wird, dann muss auch bei der Gegenstelle Autone-
}
bei deaktivierter Autonegotiation:
– Übertragungsgeschwindigkeit: 10 Mbits/s oder 100 Mbits/s
– Duplex: Halb-Duplex oder Voll-Duplex
Bedienungsanleitung PCOM sec br2
1004534-DE-06
6 A
gotiation aktiviert sein.
Versorgung der Halbleiterausgänge X3
A1
A2
I0
24 V DC
O0
0 V
24 V DC
+ 24 V DC
0 V
| 21
