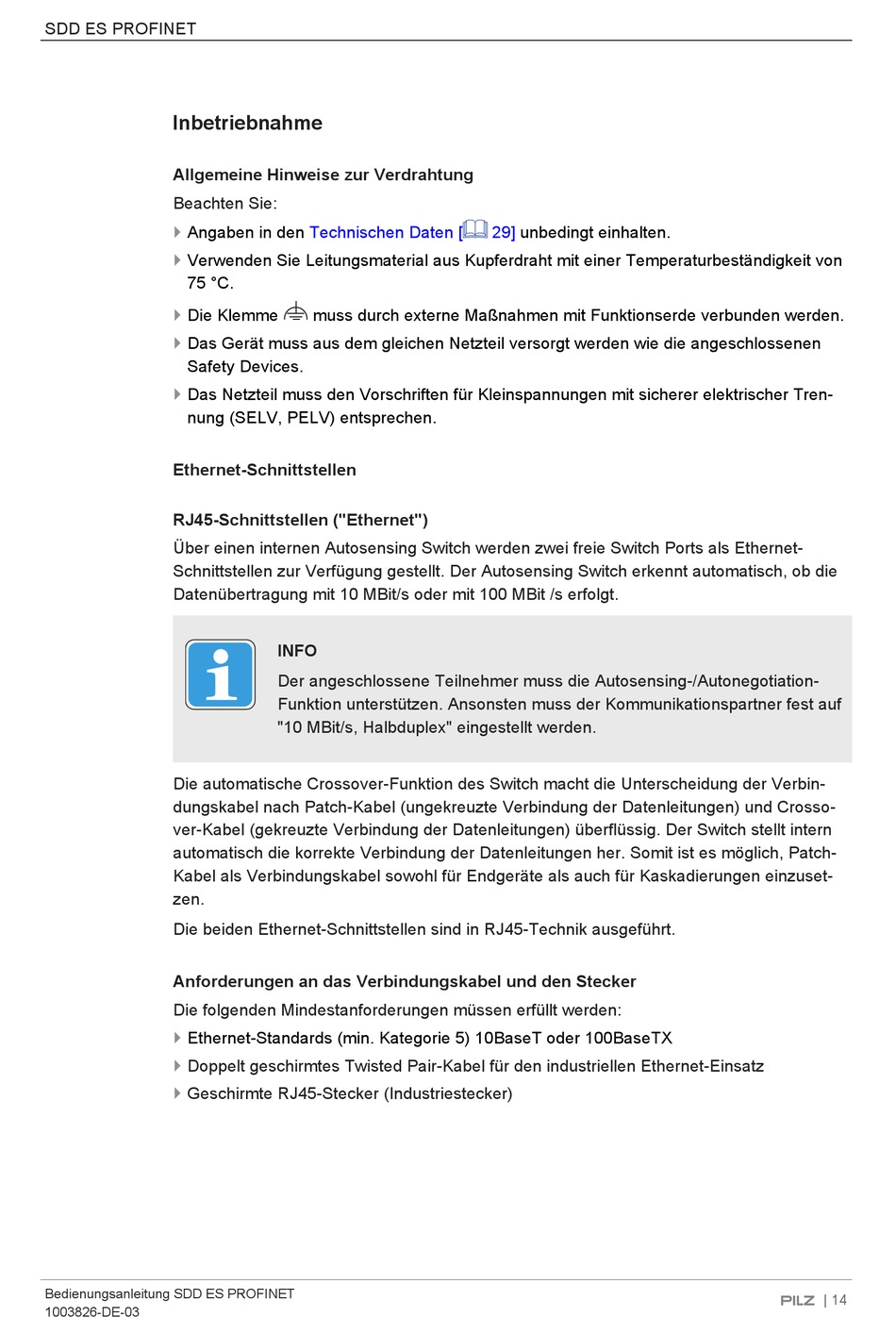

SDD ES PROFINET
Inbetriebnahme
Allgemeine Hinweise zur Verdrahtung
Beachten Sie:
}
Angaben in den
}
Verwenden Sie Leitungsmaterial aus Kupferdraht mit einer Temperaturbeständigkeit von
75 °C.
}
Die Klemme
}
Das Gerät muss aus dem gleichen Netzteil versorgt werden wie die angeschlossenen
Safety Devices.
}
Das Netzteil muss den Vorschriften für Kleinspannungen mit sicherer elektrischer Tren-
nung (SELV, PELV) entsprechen.
Ethernet-Schnittstellen
RJ45-Schnittstellen ("Ethernet")
Über einen internen Autosensing Switch werden zwei freie Switch Ports als Ethernet-
Schnittstellen zur Verfügung gestellt. Der Autosensing Switch erkennt automatisch, ob die
Datenübertragung mit 10 MBit/s oder mit 100 MBit /s erfolgt.
Die automatische Crossover-Funktion des Switch macht die Unterscheidung der Verbin-
dungskabel nach Patch-Kabel (ungekreuzte Verbindung der Datenleitungen) und Crosso-
ver-Kabel (gekreuzte Verbindung der Datenleitungen) überflüssig. Der Switch stellt intern
automatisch die korrekte Verbindung der Datenleitungen her. Somit ist es möglich, Patch-
Kabel als Verbindungskabel sowohl für Endgeräte als auch für Kaskadierungen einzuset-
zen.
Die beiden Ethernet-Schnittstellen sind in RJ45-Technik ausgeführt.
Anforderungen an das Verbindungskabel und den Stecker
Die folgenden Mindestanforderungen müssen erfüllt werden:
}
Ethernet-Standards (min. Kategorie 5) 10BaseT oder 100BaseTX
}
Doppelt geschirmtes Twisted Pair-Kabel für den industriellen Ethernet-Einsatz
}
Geschirmte RJ45-Stecker (Industriestecker)
Bedienungsanleitung SDD ES PROFINET
1003826-DE-03
Technischen Daten [
muss durch externe Maßnahmen mit Funktionserde verbunden werden.
INFO
Der angeschlossene Teilnehmer muss die Autosensing-/Autonegotiation-
Funktion unterstützen. Ansonsten muss der Kommunikationspartner fest auf
"10 MBit/s, Halbduplex" eingestellt werden.
29]
unbedingt einhalten.
