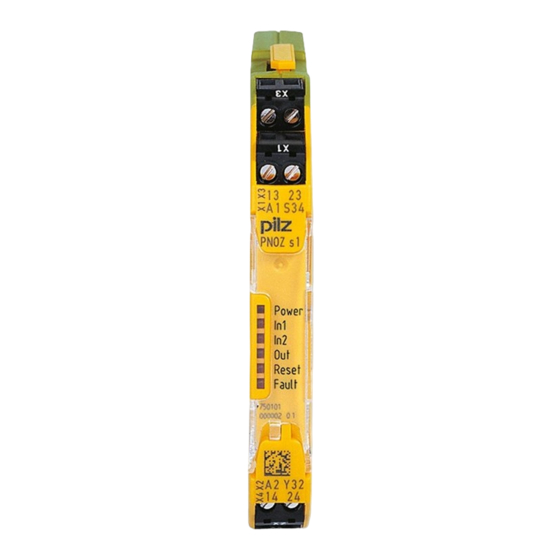

Pilz PNOZ s1 Bedienungsanleitung

Sicherheitsschaltgeräte
Vorschau ausblenden Andere Handbücher für PNOZ s1:
Inhaltsverzeichnis

Werbung

Quicklinks

PNOZ s1
Sicherheitsschaltgeräte
Bedienungsanleitung-21393-DE-08

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Pilz PNOZ s1

Inhaltszusammenfassung für Pilz PNOZ s1

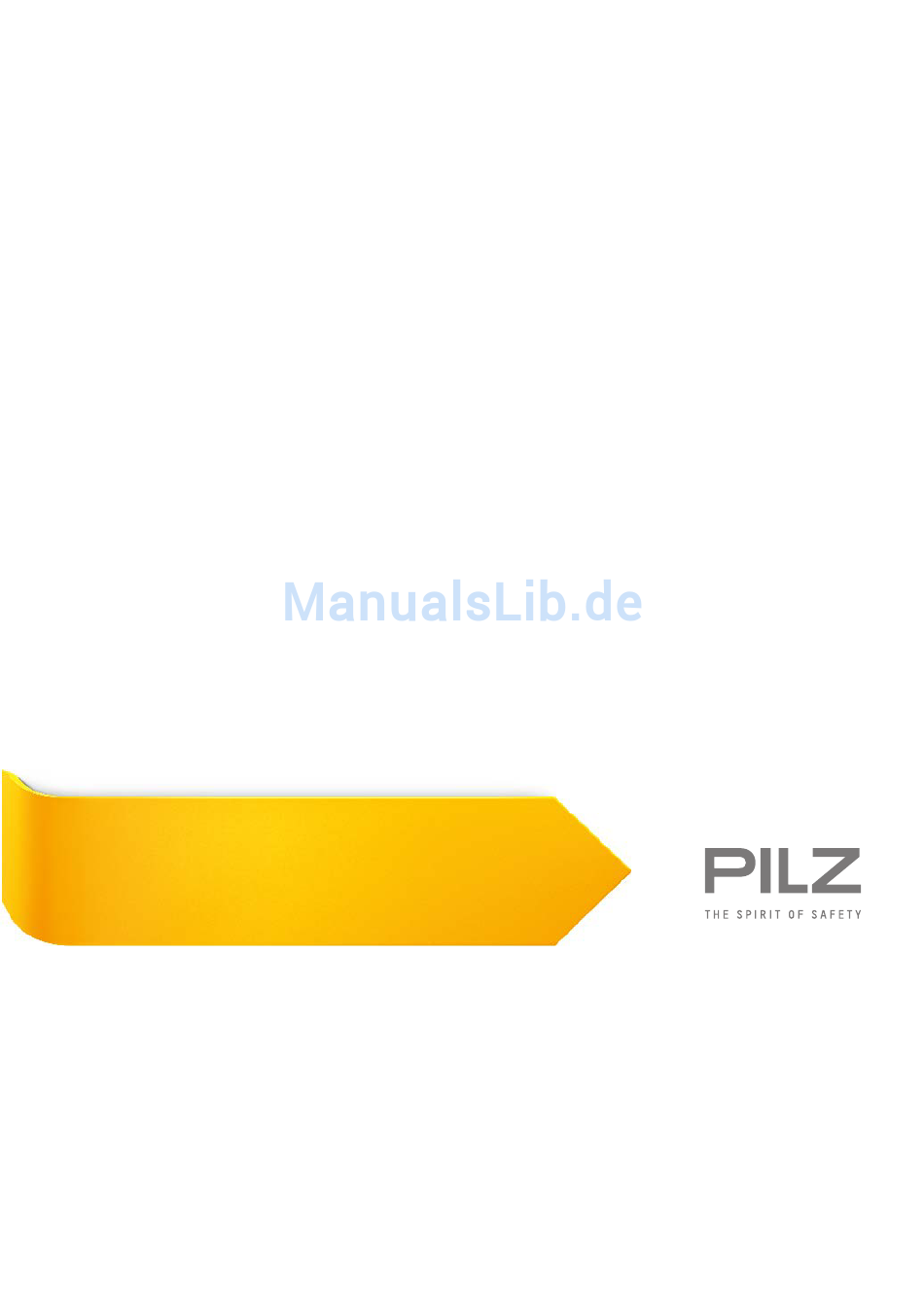

  • Seite 1 PNOZ s1 Sicherheitsschaltgeräte Bedienungsanleitung-21393-DE-08...
  • Seite 2 Vorwort Dieses Dokument ist das Originaldokument. Alle Rechte an dieser Dokumentation sind der Pilz GmbH & Co. KG vorbehalten. Kopien für den innerbetrieblichen Bedarf des Benutzers dürfen angefertigt werden. Hinweise und An- regungen zur Verbesserung dieser Dokumentation nehmen wir gerne entgegen.

  • Seite 3: Inhaltsverzeichnis

    Gewährleistung und Haftung Entsorgung Zu Ihrer Sicherheit Gerätemerkmale Sicherheitseigenschaften Blockschaltbild/Klemmenbelegung Funktionsbeschreibung Zeitdiagramm Montage Verdrahtung Betriebsbereitschaft herstellen Betrieb Statusanzeigen Fehleranzeigen Fehler - Störungen Abmessungen in mm Technische Daten Sicherheitstechnische Kennzahlen Ergänzende Daten Lebensdauertabelle Steckbare Klemmen abziehen Bestelldaten Bedienungsanleitung PNOZ s1 21393-DE-08...
  • Seite 4 Inhalt EG-Konformitätserklärung Bedienungsanleitung PNOZ s1 21393-DE-08...

  • Seite 5: Einführung

    PNOZ s1 Einführung Gültigkeit der Dokumentation Die Dokumentation ist gültig für das Produkt PNOZ s1. Sie gilt, bis eine neue Dokumentati- on erscheint. Diese Bedienungsanleitung erläutert die Funktionsweise und den Betrieb, beschreibt die Montage und gibt Hinweise zum Anschluss des Produkts.

  • Seite 6: Sicherheit

    Sicherheit der gesamten Maschine/Anlage. Um den gewünsch- ten Sicherheitslevel der gesamten Maschine/Anlage erreichen zu können, definieren Sie für die Maschine/Anlage die Sicherheitsanforderungen und wie sie technisch und organisato- risch realisiert werden müssen. Bedienungsanleitung PNOZ s1 21393-DE-08...

  • Seite 7: Qualifikation Des Personals

    Das Gerät erfüllt alle notwendigen Bedingungen für einen sicheren Betrieb. Beachten Sie jedoch Folgendes: Hinweis für Überspannungskategorie III: Wenn am Gerät höhere Spannungen als Kleinspannung (>50 V AC oder >120 V DC) anliegen, müssen angeschlossene Be- dienelemente und Sensoren eine Bemessungsisolationsspannung von mind. 250 V auf- weisen. Bedienungsanleitung PNOZ s1 21393-DE-08...

  • Seite 8: Gerätemerkmale

    Das Schaltgerät erfüllt folgende Sicherheitsanforderungen: Die Schaltung ist intern redundant mit Selbstüberwachung aufgebaut. Die Sicherheitseinrichtung bleibt auch bei Ausfall eines Bauteils wirksam. Bei jedem Ein-Aus-Zyklus der Maschine wird automatisch überprüft, ob die Relais der Sicherheitseinrichtung richtig öffnen und schließen. Bedienungsanleitung PNOZ s1 21393-DE-08...

  • Seite 9: Blockschaltbild/Klemmenbelegung

    Start: Gerät wird aktiv, nachdem der Eingangskreis geschlossen wurde. manueller Start: Gerät wird aktiv, wenn Eingangskreis und Startkreis geschlossen sind. Kontaktvervielfältigung und –verstärkung der unverzögerten Sicherheitskontakte durch Verdrahtung von Kontakterweiterungsblöcken oder externen Schützen möglich; 1 Kontakterweiterungsblock PNOZsigma über Verbindungsstecker anschließbar. Bedienungsanleitung PNOZ s1 21393-DE-08...

  • Seite 10: Zeitdiagramm

    Befestigen Sie das Gerät mithilfe des Rastelements auf der Rückseite auf einer Norm- schiene (35 mm). Bei senkrechter Einbaulage: Sichern Sie das Gerät durch ein Halteelement (z. B. End- halter oder Endwinkel). Vor dem Abheben von der Normschiene das Gerät nach oben oder unten schieben. Bedienungsanleitung PNOZ s1 21393-DE-08...

  • Seite 11: Verdrahtung

    Beachten Sie die EMV-Anforderungen der IEC 60204-1. Das Netzteil muss den Vorschriften für Funktionskleinspannungen mit sicherer elektri- scher Trennung (SELV, PELV) nach VDE 0100, Teil 410 entsprechen. Betriebsbereitschaft herstellen Versorgungsspannung Eingangskreis Einkanalig Zweikanalig Not-Halt ohne Querschlusserkennung Schutztür ohne Querschlusserkennung Bedienungsanleitung PNOZ s1 21393-DE-08...
  • Seite 12 *Verbinden Sie die 0-V-Anschlüsse aller externen Netzteile miteinander Legende S1: Not-Halt-Taster S3: Starttaster : betätigtes Element : Tür offen : Tür geschlossen INFO Wenn ein Grundgerät und ein Kontakterweiterungsblock der Produktfamilie PNOZsigma über den Verbindungsstecker verbunden sind, ist keine weitere Verdrahtung notwendig. Bedienungsanleitung PNOZ s1 21393-DE-08...

  • Seite 13: Betrieb

    LED weist auf einen normalen Betriebszustand hin. Es können meh- rere Statusanzeigen und Fehleranzeigen gleichzeitig auftreten. Statusanzeigen POWER, IN1, IN2 Eingangskreis ist geschlossen. Sicherheitskontakte sind geschlossen und Halbleiterausgang Y32 führt High- Signal. RESET An S34 liegt 24 V DC an. Bedienungsanleitung PNOZ s1 21393-DE-08...

  • Seite 14: Fehleranzeigen

    Abhilfe: Versorgungsspannung überprüfen und gegebenenfalls erhöhen. Fehler - Störungen Fehlfunktionen der Kontakte: Bei verschweißten Kontakten ist nach Öffnen des Ein- gangskreises keine neue Aktivierung möglich. Abmessungen in mm *mit Federkraftklemmen 12,5 (0.69") 98 (3.86") * 100 (3,94") Bedienungsanleitung PNOZ s1 21393-DE-08...

  • Seite 15: Technische Daten

    751101 Anzahl Spannung 24 V 24 V Strom 20 mA 20 mA Relaisausgänge 750101 751101 Anzahl der Ausgangskontakte Sicherheitskontakte (S) unver- zögert Max. Kurzschlussstrom IK 1 kA 1 kA Gebrauchskategorie nach Norm EN 60947-4-1 EN 60947-4-1 Bedienungsanleitung PNOZ s1 21393-DE-08...
  • Seite 16 Start nach Netz-Ein typ. 100 ms 100 ms bei automatischem Start nach Netz-Ein max. 150 ms 150 ms bei manuellem Start typ. 50 ms 50 ms bei manuellem Start max. 60 ms 60 ms Bedienungsanleitung PNOZ s1 21393-DE-08...
  • Seite 17 4 kV Schutzart Einbauraum (z. B. Schalt- schrank) IP54 IP54 Gehäuse IP40 IP40 Klemmenbereich IP20 IP20 Mechanische Daten 750101 751101 Einbaulage beliebig beliebig Lebensdauer mechanisch 5.000.000 Zyklen 5.000.000 Zyklen Material Unterseite Front Oberseite Anschlussart Schraubklemme Federkraftklemme Bedienungsanleitung PNOZ s1 21393-DE-08...

  • Seite 18: Sicherheitstechnische Kennzahlen

    [1/h] 2008 2008 2008 Kategorie [Jahr] Sicherheits- kontakte un- verzögert PL c Cat. 3 SIL CL 2 2,00E-07 SIL 2 5,95E-03 Alle in einer Sicherheitsfunktion verwendeten Einheiten müssen bei der Berechnung der Si- cherheitskennwerte berücksichtigt werden. Bedienungsanleitung PNOZ s1 21393-DE-08...

  • Seite 19: Ergänzende Daten

    Die Lebensdauertabelle gibt an, ab welcher Schaltspielzahl mit verschleißbedingten Ausfäl- len gerechnet werden muss. Der Verschleiß wird vor allem durch die elektrische Belastung verursacht, der mechanische Verschleiß ist vernachlässigbar. Lastart Schaltstrom Schaltspielzahl 200.000 DC13 1,5 A 75.000 50.000 AC15 1,5 A 50.000 Bedienungsanleitung PNOZ s1 21393-DE-08...

  • Seite 20: Steckbare Klemmen Abziehen

    Diese(s) Produkt(e) erfüllen die Anforderungen der Richtlinie 2006/42/EG über Maschinen des europäischen Parlaments und des Rates. Die vollständige EG-Konformitätserklärung finden Sie im Internet unter www.pilz.com/downloads. Bevollmächtigter: Norbert Fröhlich, Pilz GmbH & Co. KG, Felix-Wankel-Str. 2, 73760 Ostfil- dern, Deutschland Bedienungsanleitung PNOZ s1...

  • Seite 21: Rückseite

    Rückseite Support Technische Unterstützung von Pilz erhalten Sie rund um die Uhr. Amerika Australien Niederlande Brasilien +61 3 95446300 +31 347 320477 +55 11 97569-2804 Österreich Kanada Europa +43 1 7986263-0 +1 888-315-PILZ (315-7459) Belgien, Luxemburg Schweiz Mexiko +32 9 3217575...
