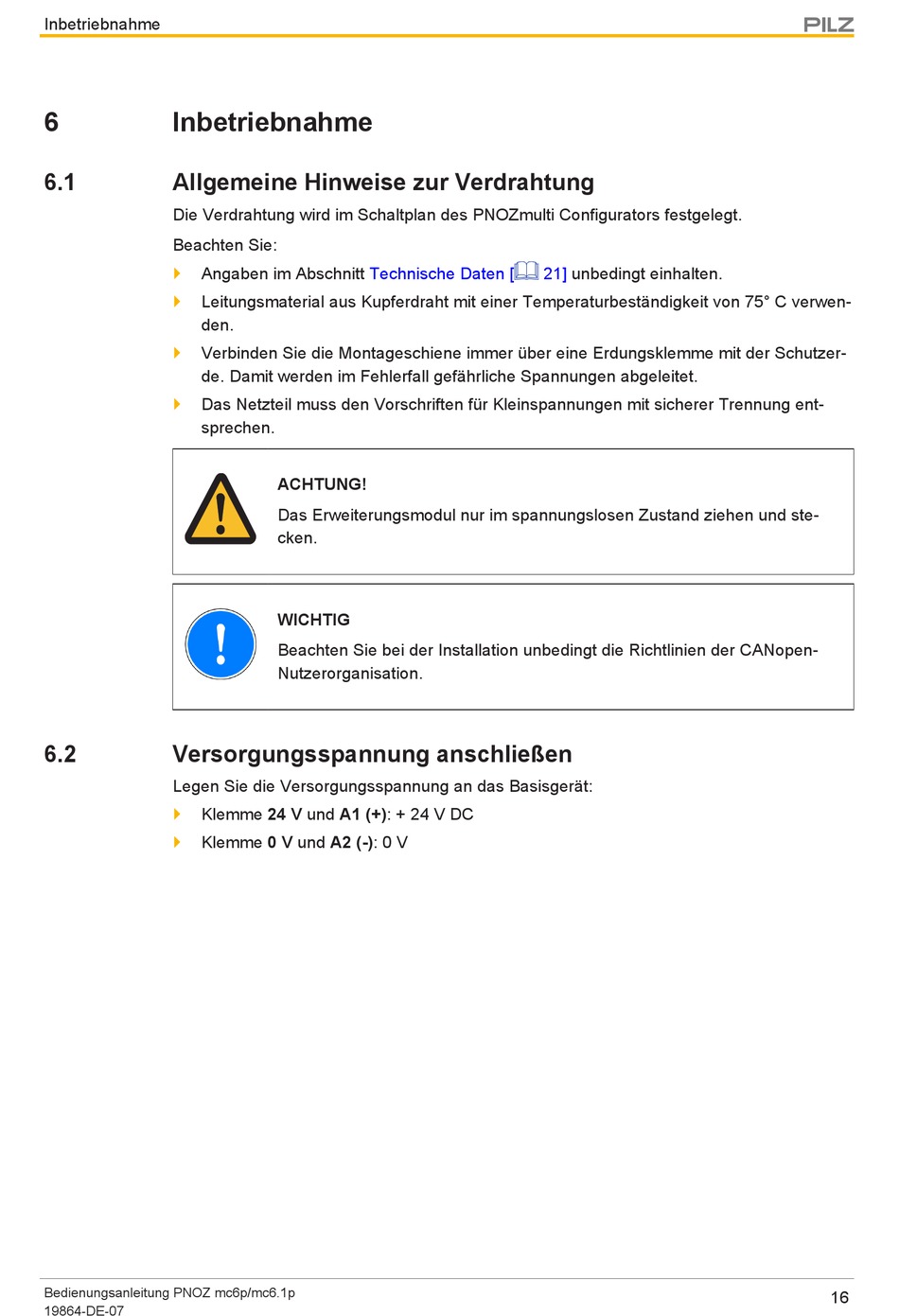

Inbetriebnahme
6
Inbetriebnahme
6.1
Allgemeine Hinweise zur Verdrahtung
Die Verdrahtung wird im Schaltplan des PNOZmulti Configurators festgelegt.
Beachten Sie:
Angaben im Abschnitt
}
Leitungsmaterial aus Kupferdraht mit einer Temperaturbeständigkeit von 75° C verwen-
}
den.
Verbinden Sie die Montageschiene immer über eine Erdungsklemme mit der Schutzer-
}
de. Damit werden im Fehlerfall gefährliche Spannungen abgeleitet.
Das Netzteil muss den Vorschriften für Kleinspannungen mit sicherer Trennung ent-
}
sprechen.
6.2
Versorgungsspannung anschließen
Legen Sie die Versorgungsspannung an das Basisgerät:
Klemme 24 V und A1 (+): + 24 V DC
}
Klemme 0 V und A2 (-): 0 V
}
Bedienungsanleitung PNOZ mc6p/mc6.1p
19864-DE-07
Technische Daten [
ACHTUNG!
Das Erweiterungsmodul nur im spannungslosen Zustand ziehen und ste-
cken.
WICHTIG
Beachten Sie bei der Installation unbedingt die Richtlinien der CANopen-
Nutzerorganisation.
21]
unbedingt einhalten.
16
