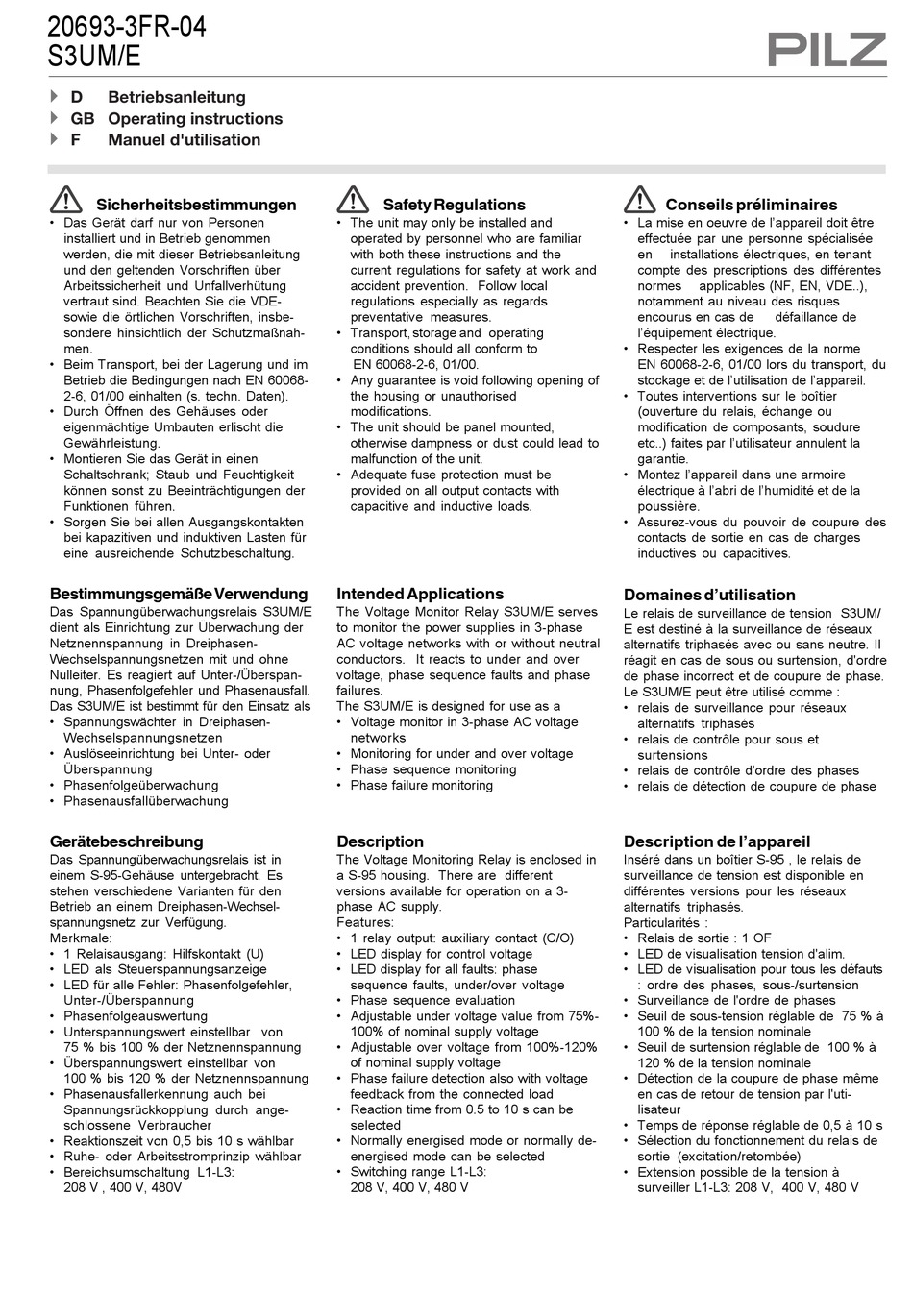

Pilz S3UM/E Betriebsanleitung

20693-3FR-04
S3UM/E
4
D Betriebsanleitung
4
GB Operating instructions
4
F Manuel d'utilisation
Sicherheitsbestimmungen
• Das Gerät darf nur von Personen
installiert und in Betrieb genommen
werden, die mit dieser Betriebsanleitung
und den geltenden Vorschriften über
Arbeitssicherheit und Unfallverhütung
vertraut sind. Beachten Sie die VDE-
sowie die örtlichen Vorschriften, insbe-
sondere hinsichtlich der Schutzmaßnah-
men.
• Beim Transport, bei der Lagerung und im
Betrieb die Bedingungen nach EN 60068-
2-6, 01/00 einhalten (s. techn. Daten).
• Durch Öffnen des Gehäuses oder
eigenmächtige Umbauten erlischt die
Gewährleistung.
• Montieren Sie das Gerät in einen
Schaltschrank; Staub und Feuchtigkeit
können sonst zu Beeinträchtigungen der
Funktionen führen.
• Sorgen Sie bei allen Ausgangskontakten
bei kapazitiven und induktiven Lasten für
eine ausreichende Schutzbeschaltung.
Bestimmungsgemäße Verwendung
Das Spannungüberwachungsrelais S3UM/E
dient als Einrichtung zur Überwachung der
Netznennspannung in Dreiphasen-
Wechselspannungsnetzen mit und ohne
Nulleiter. Es reagiert auf Unter-/Überspan-
nung, Phasenfolgefehler und Phasenausfall.
Das S3UM/E ist bestimmt für den Einsatz als
• Spannungswächter in Dreiphasen-
Wechselspannungsnetzen
• Auslöseeinrichtung bei Unter- oder
Überspannung
• Phasenfolgeüberwachung
• Phasenausfallüberwachung
Gerätebeschreibung
Das Spannungüberwachungsrelais ist in
einem S-95-Gehäuse untergebracht. Es
stehen verschiedene Varianten für den
Betrieb an einem Dreiphasen-Wechsel-
spannungsnetz zur Verfügung.
Merkmale:
• 1 Relaisausgang: Hilfskontakt (U)
• LED als Steuerspannungsanzeige
• LED für alle Fehler: Phasenfolgefehler,
Unter-/Überspannung
• Phasenfolgeauswertung
• Unterspannungswert einstellbar von
75 % bis 100 % der Netznennspannung
• Überspannungswert einstellbar von
100 % bis 120 % der Netznennspannung
• Phasenausfallerkennung auch bei
Spannungsrückkopplung durch ange-
schlossene Verbraucher
• Reaktionszeit von 0,5 bis 10 s wählbar
• Ruhe- oder Arbeitsstromprinzip wählbar
• Bereichsumschaltung L1-L3:
208 V , 400 V, 480V
Safety Regulations
• The unit may only be installed and
operated by personnel who are familiar
with both these instructions and the
current regulations for safety at work and
accident prevention. Follow local
regulations especially as regards
preventative measures.
• Transport, storage and operating
conditions should all conform to
EN 60068-2-6, 01/00.
• Any guarantee is void following opening of
the housing or unauthorised
modifications.
• The unit should be panel mounted,
otherwise dampness or dust could lead to
malfunction of the unit.
• Adequate fuse protection must be
provided on all output contacts with
capacitive and inductive loads.
Intended Applications
The Voltage Monitor Relay S3UM/E serves
to monitor the power supplies in 3-phase
AC voltage networks with or without neutral
conductors. It reacts to under and over
voltage, phase sequence faults and phase
failures.
The S3UM/E is designed for use as a
• Voltage monitor in 3-phase AC voltage
networks
• Monitoring for under and over voltage
• Phase sequence monitoring
• Phase failure monitoring
Description
The Voltage Monitoring Relay is enclosed in
a S-95 housing. There are different
versions available for operation on a 3-
phase AC supply.
Features:
• 1 relay output: auxiliary contact (C/O)
• LED display for control voltage
• LED display for all faults: phase
sequence faults, under/over voltage
• Phase sequence evaluation
• Adjustable under voltage value from 75%-
100% of nominal supply voltage
• Adjustable over voltage from 100%-120%
of nominal supply voltage
• Phase failure detection also with voltage
feedback from the connected load
• Reaction time from 0.5 to 10 s can be
selected
• Normally energised mode or normally de-
energised mode can be selected
• Switching range L1-L3:
208 V, 400 V, 480 V
Conseils préliminaires
• La mise en oeuvre de l'appareil doit être
effectuée par une personne spécialisée
en installations électriques, en tenant
compte des prescriptions des différentes
normes applicables (NF, EN, VDE..),
notamment au niveau des risques
encourus en cas de défaillance de
l'équipement électrique.
• Respecter les exigences de la norme
EN 60068-2-6, 01/00 lors du transport, du
stockage et de l'utilisation de l'appareil.
• Toutes interventions sur le boîtier
(ouverture du relais, échange ou
modification de composants, soudure
etc..) faites par l'utilisateur annulent la
garantie.
• Montez l'appareil dans une armoire
électrique à l'abri de l'humidité et de la
poussière.
• Assurez-vous du pouvoir de coupure des
contacts de sortie en cas de charges
inductives ou capacitives.
Domaines d'utilisation
Le relais de surveillance de tension S3UM/
E est destiné à la surveillance de réseaux
alternatifs triphasés avec ou sans neutre. Il
réagit en cas de sous ou surtension, d'ordre
de phase incorrect et de coupure de phase.
Le S3UM/E peut être utilisé comme :
• relais de surveillance pour réseaux
alternatifs triphasés
• relais de contrôle pour sous et
surtensions
• relais de contrôle d'ordre des phases
• relais de détection de coupure de phase
Description de l'appareil
Inséré dans un boîtier S-95 , le relais de
surveillance de tension est disponible en
différentes versions pour les réseaux
alternatifs triphasés.
Particularités :
• Relais de sortie : 1 OF
• LED de visualisation tension d'alim.
• LED de visualisation pour tous les défauts
: ordre des phases, sous-/surtension
• Surveillance de l'ordre de phases
• Seuil de sous-tension réglable de 75 % à
100 % de la tension nominale
• Seuil de surtension réglable de 100 % à
120 % de la tension nominale
• Détection de la coupure de phase même
en cas de retour de tension par l'uti-
lisateur
• Temps de réponse réglable de 0,5 à 10 s
• Sélection du fonctionnement du relais de
sortie (excitation/retombée)
• Extension possible de la tension à
surveiller L1-L3: 208 V, 400 V, 480 V
