Reinigung Und Wartung; Sensorprogrammierung; Setup-Modus - Banner Q4X Kurzanleitung

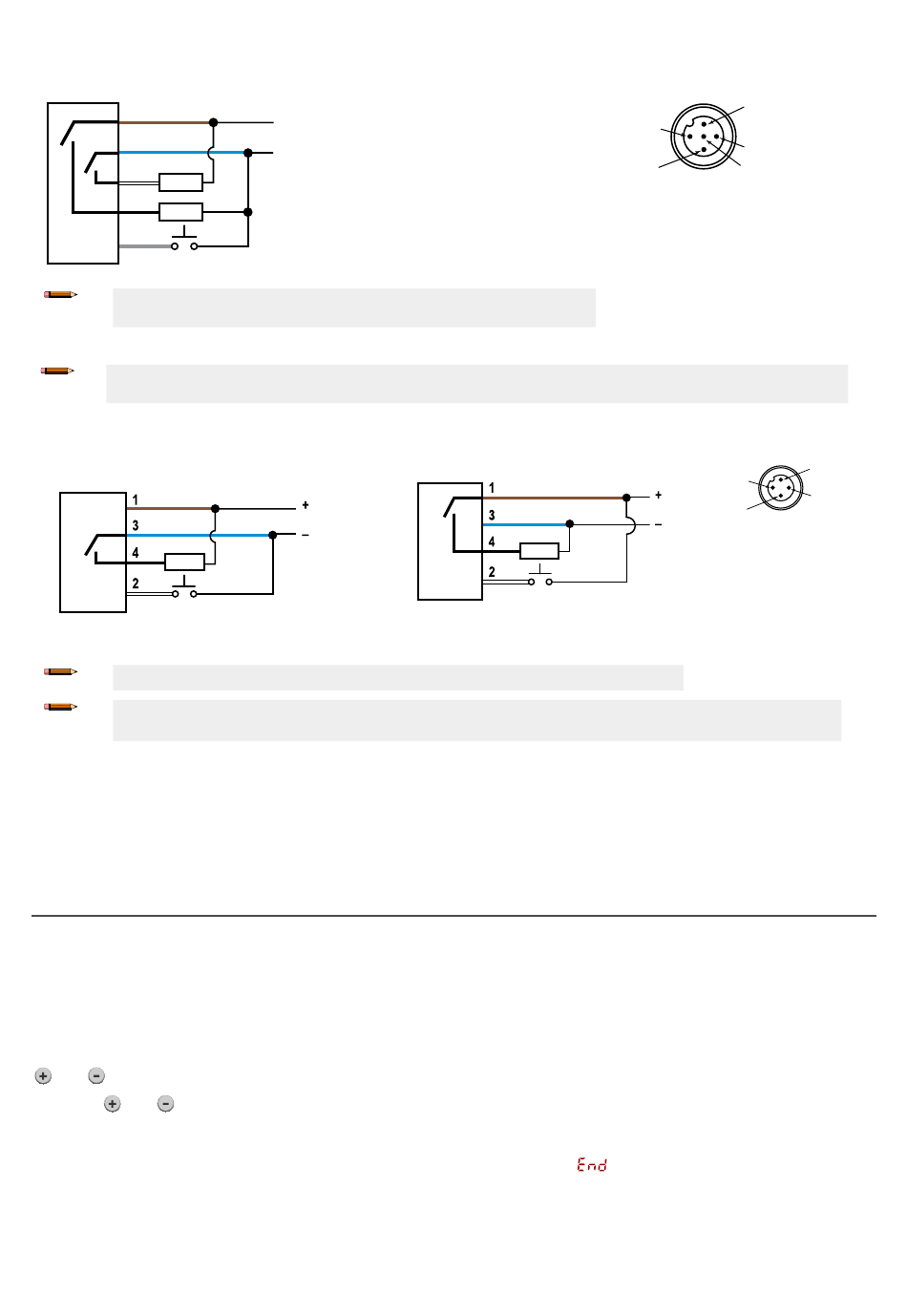

Wiring Diagram—Threaded Barrel Models
1
3
2
Last
4
Last
5
Anmerkung: Freie Anschlussdrähte müssen an einen Klemmenblock anges-
chlossen werden.
Anmerkung: The input wire function is user-selectable; see the Instruction Manual for details. The default for the input wire
function is off (disabled).
Schaltplan − Modelle mit Unterputzmontage
npn-Ausführungen
Last
Eingangsleiter
Anmerkung: Freie Anschlussdrähte müssen an einen Klemmenblock angeschlossen werden.
Anmerkung: Die Programmierleitungsfunktion ist vom Benutzer wählbar; nähere Informationen finden Sie im Bedie-
nungshandbuch. Die Programmierleitungsfunktion ist standardmäßig ausgeschaltet (deaktiviert).

Reinigung und Wartung

Reinigen Sie den Sensor bei Verschmutzung und verwenden Sie ihn mit Vorsicht.
Gehen Sie bei der Installation und beim Betrieb vorsichtig mit dem Sensor um. Sensorfenster, die durch Fingerabdrücke, Staub, Wasser, Öl
usw. verschmutzt sind, können ein Streulicht erzeugen, das möglicherweise die Spitzenleistung des Sensors vermindert. Reinigen Sie das Fen-
ster mit einem Druckluftgebläse mit Filter und reinigen Sie es anschließend je nach Bedarf nur mit Wasser und einem nichtfasernden Tuch.

Sensorprogrammierung

Programmieren Sie den Sensor mit den Tasten auf dem Sensor oder über den externen Programmiereingang (eingeschränkte Programmierop-
tionen).
Zusätzlich zur Programmierung des Sensors können Sie über den externen Programmiereingang auch Tasten deaktivieren, um unbefugte oder
versehentliche Änderungen der Programmierung zu verhindern. Dies dient der Sicherheit. Im Bedienungshandbuch (Ident-Nr. 181483) finden
Sie weitere Informationen.

Setup-Modus

Greifen Sie über den RUN-Modus auf den Setup-Modus und auf das Sensormenü zu, indem Sie MODE mehr als 2 Sekunden lang drücken. Mit
und können Sie durch das Menü navigieren. Drücken Sie SELECT, um eine Menüoption auszuwählen und auf die Untermenüs zuzu-
greifen. Mit und können Sie durch die Untermenüs navigieren. Drücken Sie SELECT, um eine Option des Untermenüs auszuwählen
und zum obersten Menü zurückzukehren, oder Drücken Sie mehr als 2 Sekunden lang SELECT, um eine Option aus dem Untermenü auszu-
wählen und gleich wieder zum RUN-Modus zurückzukehren.
Navigieren sie zum Beenden des Setup-Modus und zum Zurückkehren zum RUN-Modus zu
4
+
10-30 V DC
–
Externe
Progr.
10-30 V DC
www.bannerengineering.com - Tel: +1-763-544-3164
2
3
Key
1 = Brown
2 = White
3 = Blue
4 = Black
5 = Gray
pnp-Ausführungen
10-30 V DC
Last
Eingangsleiter
und drücken Sie SELECT.
Q4X Edelstahl-Lasersensor
1
4
5
1
2
4
3
Schlüssel
1 = Braun
2 = Weiß
3 = Blau
4 = Schwarz
P/N 181484 Rev. M
