Um Sensorstatus, MAC-Adresse, Sensorname, IP-Adresse, Subnetzmaske und Gateway anzuzeigen oder zu ändern, klicken Sie auf
Um den Sensor zu einer Favoritengruppe hinzuzufügen, klicken Sie auf
Um eine manuelle Verbindung zu einem Sensor mit einer bekannten IP-Adresse herzustellen, geben Sie die IP-Adresse in das Feld " Enter IP
Address" ein und klicken Sie auf
Sensorbetriebsarten
Demomodus
Beim ersten Einschalten des iVu BCR-Sensors wird dieser im Demomodus gestartet. Sie können dann auswählen, ob Sie den Demomodus
fortsetzen oder zum Live-Modus wechseln möchten. Der Demomodus verwendet gespeicherte Bilder und Prüfparameter, die die Konfiguration
des Sensors zeigen, ohne dass Sie sich Gedanken um Fokus, Beleuchtung oder Auslöser machen müssen. In diesem Modus können Sie ler-
nen, die Einstellungen vorzunehmen, und dabei beobachten, wie sich die Einstellungen jeweils auf das Erfassungsergebnis auswirken. Wenn
Sie den Demomodus beenden, wird der Sensor im Normalbetrieb und mit den Werkseinstellungen neu gestartet.
Anmerkung: Über den folgenden Menüpfad können Sie jederzeit zwischen dem Live-Modus und dem Demomodus um-
schalten: Hauptmenü > System > Modus.
Übersicht über die Betriebsart "Live"

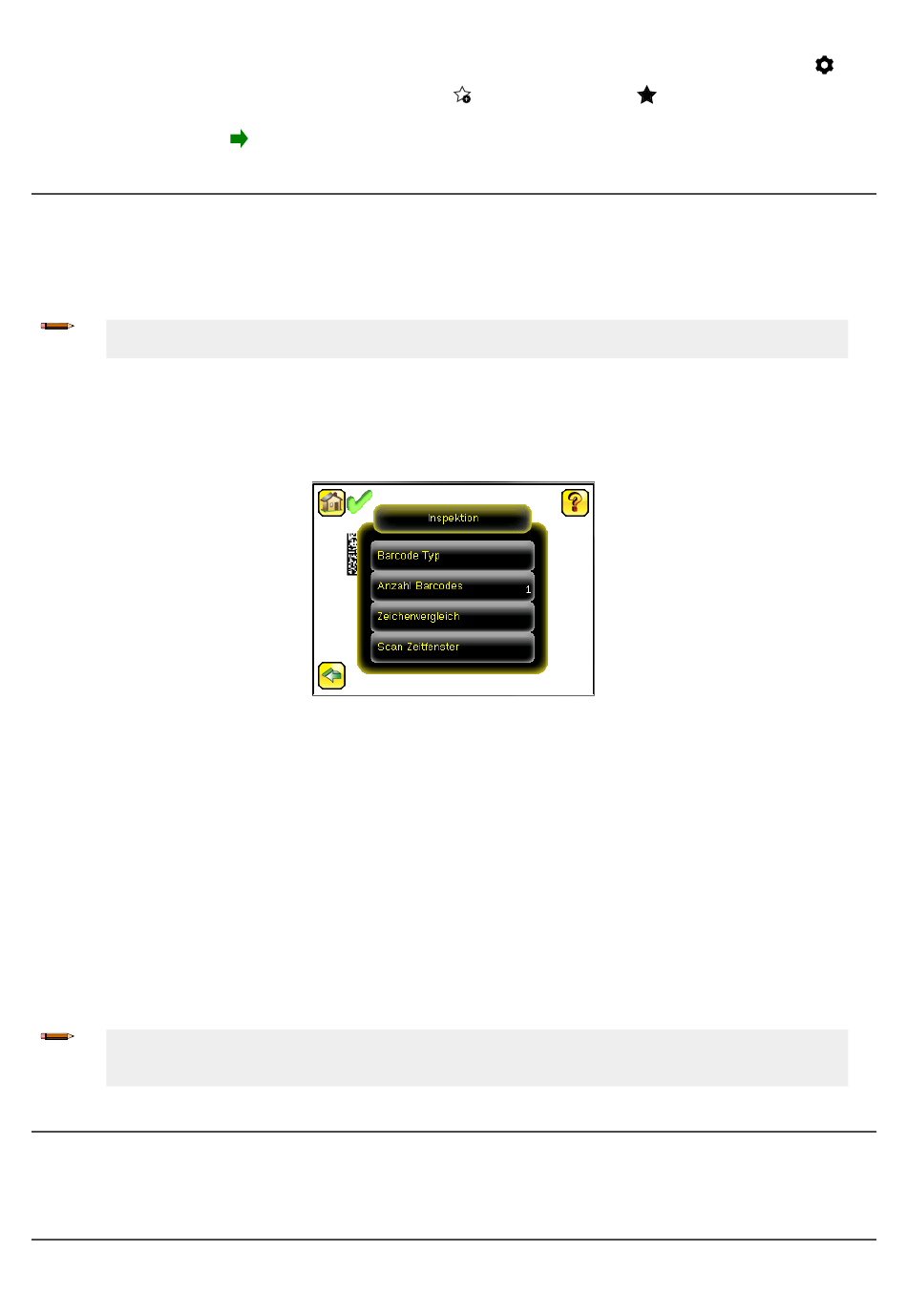

Der iVu BCR kann für die Evaluierung von einem oder mehreren unterstützten Barcodetypen konfiguriert werden. Er kann nach einer bestimmt-
en Anzahl Barcodes von 1 bis 10 suchen. Wählen Sie die Barcodetypen über den folgenden Menüpfad aus: Hauptmenü > Inspektion > Bar-
code > Barcode Typ. Wählen Sie die Anzahl der Barcodes über den folgenden Menüpfad aus: Hauptmenü > Inspektion > Barcode > Anzahl
Barcodes.
Lesen/Keine Lesung, Bestanden/Fehlgeschlagen, Übereinstimmung/Keine Übereinstimmung
•
Ein Lesezustand tritt auf, wenn die konfigurierte Anzahl Barcodes bei einem Scan gefunden wird. Diese Barcodes müssen fehlerfrei
sein.
•
Der Zustand "Keine Lesung" tritt auf, wenn die konfigurierte Anzahl Barcodes bei einem Scan nicht gefunden wird.
•
Wenn das Gerät bei deaktiviertem Zeichenvergleich konfiguriert wird, sind „Gut" und „Fehler" mit „Lesen" und „Nicht lesen" identisch.
•
Wenn das Gerät die Zeichenvergleichsfunktion verwendet, gibt „Gut" an, dass ein guter Barcode gefunden wurde und dass die Daten
verglichen werden.
•
Wenn das Gerät die Zeichenvergleichsfunktion verwendet, gibt „Fehler" an, dass entweder kein guter Barcode gefunden wurde oder
dass die Zeichen nicht verglichen wurden.
•
Der Zustand "Übereinstimmung" tritt auf, wenn die erforderliche Anzahl Barcodes bei einem Scan gefunden wird und der Vergleich er-
folgreich ist.
•
Der Zustand "Keine Übereinstimmung" tritt auf, wenn die erforderliche Anzahl Barcodes zwar gefunden wird, der Vergleich jedoch nicht
erfolgreich ist.
Ausgang 1, Ausgang 2 und Ausgang 3
Die drei Ausgangssignale des Sensors können Sie für „Gut", „Fehler", „Lesen", „Nicht lesen", „Muster", „Keine Übereinstimmung", „Systemfeh-
ler" und „Verpasste Trigger" konfigurieren. Die Werkseinstellungen lauten Bestanden für Ausgang 1, Fehlgeschlagen für Ausgang 2 und Bestan-
den für Ausgang 3.
Anmerkung: Für alle Ausgänge lautet die Werkseinstellung Verriegelung. Dies bedeutet, dass das Signal aktiv ist, bis die
Ergebnisse einer Prüfung eine Veränderung in der Signalausgabe bewirken. Wenn Impuls gewählt ist, beträgt die im Werk
eingestellte Impulsbreite 50 ms.
Startbildschirm des Geräts
Über den Startbildschirm auf dem iVu BCR-Display können Sie Inspektionen überwachen und den iVu BCR konfigurieren. Normalerweise wird
das zu prüfende Teil auf dem Bildschirm zentriert, wobei das zu prüfende Merkmal durch ein Rechteck als Messbereich (ROI) begrenzt wird
(siehe Abbildung unten). Der Messbereich kann gedreht und in seiner Größe geändert werden. Er wird markiert, wenn er für die Einstellung
ausgewählt wurde.
Hauptmenü des Geräts
Das Hauptmenü umfasst vier Bereiche:
4
.
www.bannerengineering.com - Tel: +1-763-544-3164
. Das Symbol ändert sich in
