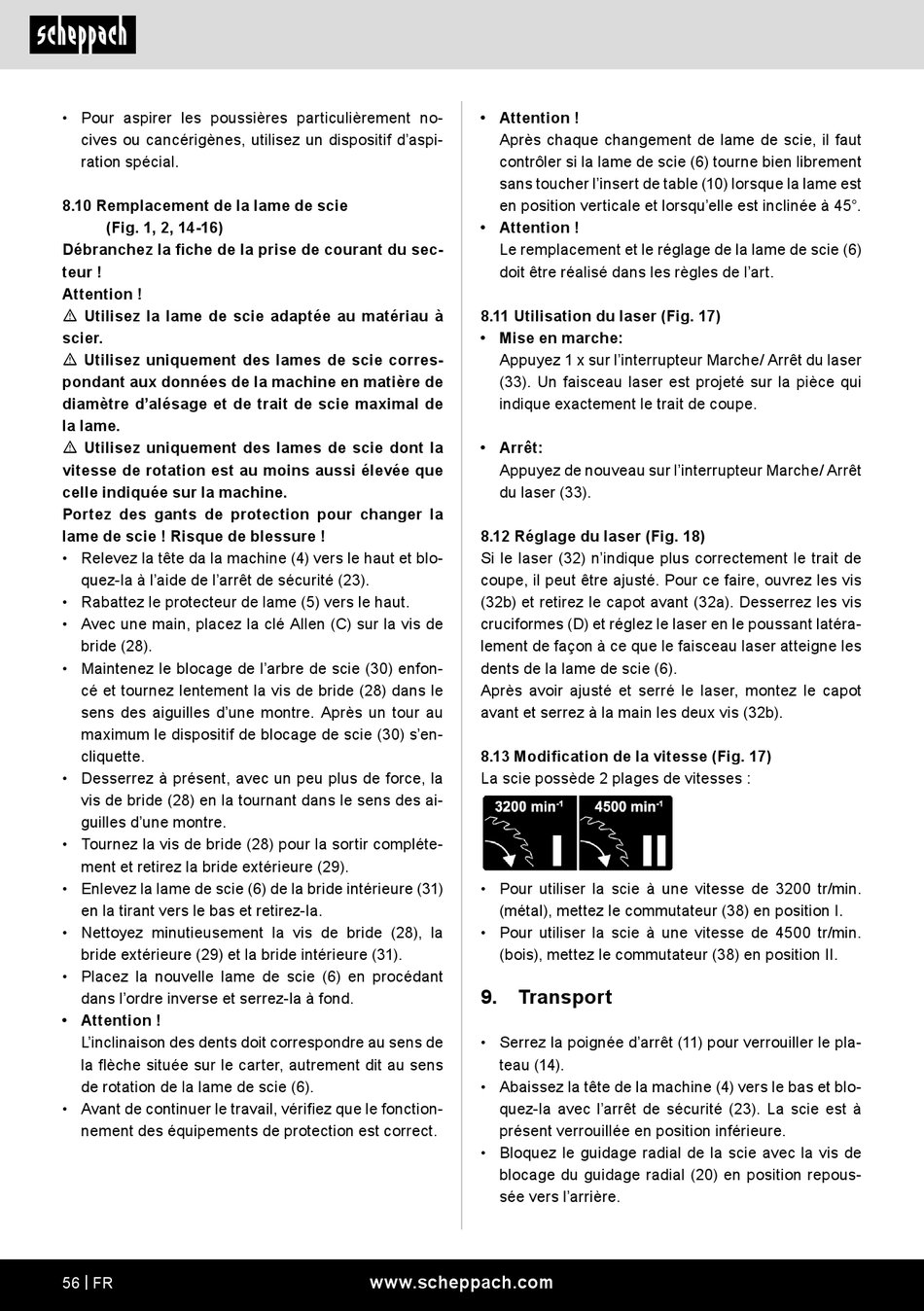

• Pour aspirer les poussières particulièrement no-
cives ou cancérigènes, utilisez un dispositif d'aspi-
ration spécial.
8.10 Remplacement de la lame de scie
(Fig. 1, 2, 14-16)
Débranchez la fiche de la prise de courant du sec-
teur !
Attention !
m Utilisez la lame de scie adaptée au matériau à
scier.
m Utilisez uniquement des lames de scie corres-
pondant aux données de la machine en matière de
diamètre d'alésage et de trait de scie maximal de
la lame.
m Utilisez uniquement des lames de scie dont la
vitesse de rotation est au moins aussi élevée que
celle indiquée sur la machine.
Portez des gants de protection pour changer la
lame de scie ! Risque de blessure !
• Relevez la tête da la machine (4) vers le haut et blo-
quez-la à l'aide de l'arrêt de sécurité (23).
• Rabattez le protecteur de lame (5) vers le haut.
• Avec une main, placez la clé Allen (C) sur la vis de
bride (28).
• Maintenez le blocage de l'arbre de scie (30) enfon-
cé et tournez lentement la vis de bride (28) dans le
sens des aiguilles d'une montre. Après un tour au
maximum le dispositif de blocage de scie (30) s'en-
cliquette.
• Desserrez à présent, avec un peu plus de force, la
vis de bride (28) en la tournant dans le sens des ai-
guilles d'une montre.
• Tournez la vis de bride (28) pour la sortir compléte-
ment et retirez la bride extérieure (29).
• Enlevez la lame de scie (6) de la bride intérieure (31)
en la tirant vers le bas et retirez-la.
• Nettoyez minutieusement la vis de bride (28), la
bride extérieure (29) et la bride intérieure (31).
• Placez la nouvelle lame de scie (6) en procédant
dans l'ordre inverse et serrez-la à fond.
• Attention !
L'inclinaison des dents doit correspondre au sens de
la flèche située sur le carter, autrement dit au sens
de rotation de la lame de scie (6).
• Avant de continuer le travail, vérifiez que le fonction-
nement des équipements de protection est correct.
56 | FR
• Attention !
Après chaque changement de lame de scie, il faut
contrôler si la lame de scie (6) tourne bien librement
sans toucher l'insert de table (10) lorsque la lame est
en position verticale et lorsqu'elle est inclinée à 45°.
• Attention !
Le remplacement et le réglage de la lame de scie (6)
doit être réalisé dans les règles de l'art.
8.11 Utilisation du laser (Fig. 17)
• Mise en marche:
Appuyez 1 x sur l'interrupteur Marche/ Arrêt du laser
(33). Un faisceau laser est projeté sur la pièce qui
indique exactement le trait de coupe.
• Arrêt:
Appuyez de nouveau sur l'interrupteur Marche/ Arrêt
du laser (33).
8.12 Réglage du laser (Fig. 18)
Si le laser (32) n'indique plus correctement le trait de
coupe, il peut être ajusté. Pour ce faire, ouvrez les vis
(32b) et retirez le capot avant (32a). Desserrez les vis
cruciformes (D) et réglez le laser en le poussant latéra-
lement de façon à ce que le faisceau laser atteigne les
dents de la lame de scie (6).
Après avoir ajusté et serré le laser, montez le capot
avant et serrez à la main les deux vis (32b).
8.13 Modification de la vitesse (Fig. 17)
La scie possède 2 plages de vitesses :
• Pour utiliser la scie à une vitesse de 3200 tr/min.
(métal), mettez le commutateur (38) en position I.
• Pour utiliser la scie à une vitesse de 4500 tr/min.
(bois), mettez le commutateur (38) en position II.
9. Transport
• Serrez la poignée d'arrêt (11) pour verrouiller le pla-
teau (14).
• Abaissez la tête de la machine (4) vers le bas et blo-
quez-la avec l'arrêt de sécurité (23). La scie est à
présent verrouillée en position inférieure.
• Bloquez le guidage radial de la scie avec la vis de
blocage du guidage radial (20) en position repous-
sée vers l'arrière.
