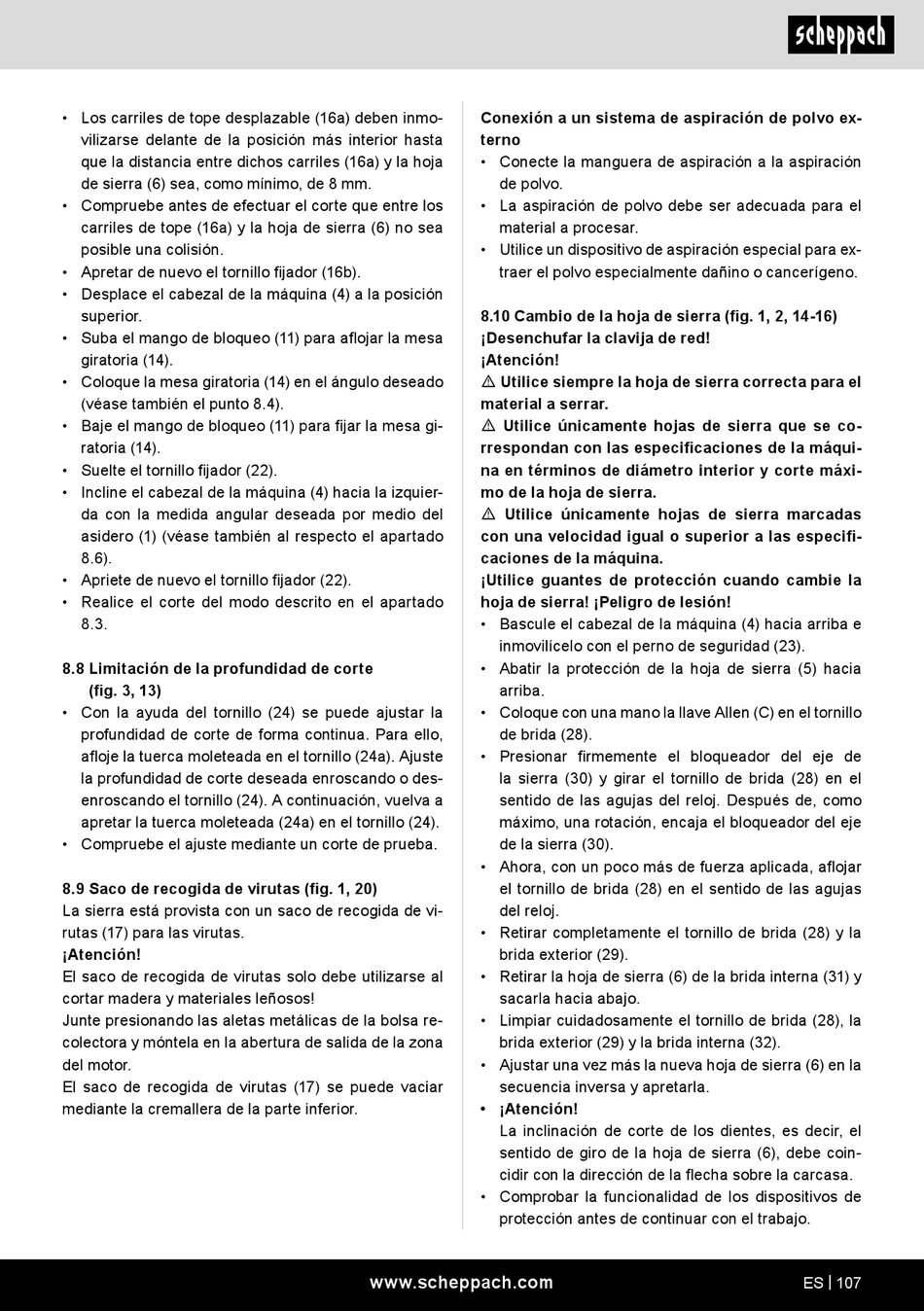

• Los carriles de tope desplazable (16a) deben inmo-
vilizarse delante de la posición más interior hasta
que la distancia entre dichos carriles (16a) y la hoja
de sierra (6) sea, como mínimo, de 8 mm.
• Compruebe antes de efectuar el corte que entre los
carriles de tope (16a) y la hoja de sierra (6) no sea
posible una colisión.
• Apretar de nuevo el tornillo fijador (16b).
• Desplace el cabezal de la máquina (4) a la posición
superior.
• Suba el mango de bloqueo (11) para aflojar la mesa
giratoria (14).
• Coloque la mesa giratoria (14) en el ángulo deseado
(véase también el punto 8.4).
• Baje el mango de bloqueo (11) para fijar la mesa gi-
ratoria (14).
• Suelte el tornillo fijador (22).
• Incline el cabezal de la máquina (4) hacia la izquier-
da con la medida angular deseada por medio del
asidero (1) (véase también al respecto el apartado
8.6).
• Apriete de nuevo el tornillo fijador (22).
• Realice el corte del modo descrito en el apartado
8.3.
8.8 Limitación de la profundidad de corte
(fig. 3, 13)
• Con la ayuda del tornillo (24) se puede ajustar la
profundidad de corte de forma continua. Para ello,
afloje la tuerca moleteada en el tornillo (24a). Ajuste
la profundidad de corte deseada enroscando o des-
enroscando el tornillo (24). A continuación, vuelva a
apretar la tuerca moleteada (24a) en el tornillo (24).
• Compruebe el ajuste mediante un corte de prueba.
8.9 Saco de recogida de virutas (fig. 1, 20)
La sierra está provista con un saco de recogida de vi-
rutas (17) para las virutas.
¡Atención!
El saco de recogida de virutas solo debe utilizarse al
cortar madera y materiales leñosos!
Junte presionando las aletas metálicas de la bolsa re-
colectora y móntela en la abertura de salida de la zona
del motor.
El saco de recogida de virutas (17) se puede vaciar
mediante la cremallera de la parte inferior.
Conexión a un sistema de aspiración de polvo ex-
terno
• Conecte la manguera de aspiración a la aspiración
de polvo.
• La aspiración de polvo debe ser adecuada para el
material a procesar.
• Utilice un dispositivo de aspiración especial para ex-
traer el polvo especialmente dañino o cancerígeno.
8.10 Cambio de la hoja de sierra (fig. 1, 2, 14-16)
¡Desenchufar la clavija de red!
¡Atención!
m Utilice siempre la hoja de sierra correcta para el
material a serrar.
m Utilice únicamente hojas de sierra que se co-
rrespondan con las especificaciones de la máqui-
na en términos de diámetro interior y corte máxi-
mo de la hoja de sierra.
m Utilice únicamente hojas de sierra marcadas
con una velocidad igual o superior a las especifi-
caciones de la máquina.
¡Utilice guantes de protección cuando cambie la
hoja de sierra! ¡Peligro de lesión!
• Bascule el cabezal de la máquina (4) hacia arriba e
inmovilícelo con el perno de seguridad (23).
• Abatir la protección de la hoja de sierra (5) hacia
arriba.
• Coloque con una mano la llave Allen (C) en el tornillo
de brida (28).
• Presionar firmemente el bloqueador del eje de
la sierra (30) y girar el tornillo de brida (28) en el
sentido de las agujas del reloj. Después de, como
máximo, una rotación, encaja el bloqueador del eje
de la sierra (30).
• Ahora, con un poco más de fuerza aplicada, aflojar
el tornillo de brida (28) en el sentido de las agujas
del reloj.
• Retirar completamente el tornillo de brida (28) y la
brida exterior (29).
• Retirar la hoja de sierra (6) de la brida interna (31) y
sacarla hacia abajo.
• Limpiar cuidadosamente el tornillo de brida (28), la
brida exterior (29) y la brida interna (32).
• Ajustar una vez más la nueva hoja de sierra (6) en la
secuencia inversa y apretarla.
• ¡Atención!
La inclinación de corte de los dientes, es decir, el
sentido de giro de la hoja de sierra (6), debe coin-
cidir con la dirección de la flecha sobre la carcasa.
• Comprobar la funcionalidad de los dispositivos de
protección antes de continuar con el trabajo.
