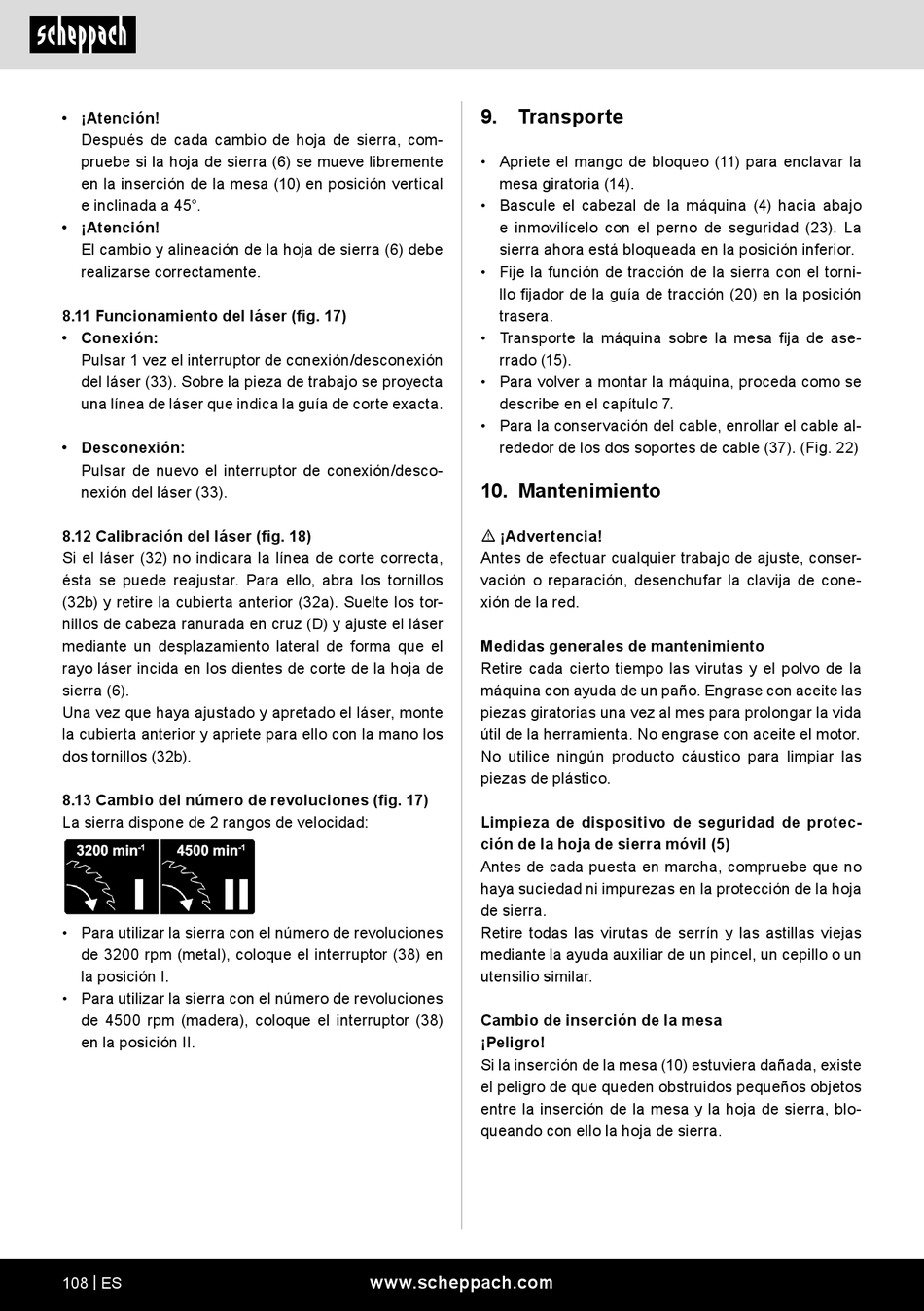

• ¡Atención!
Después de cada cambio de hoja de sierra, com-
pruebe si la hoja de sierra (6) se mueve libremente
en la inserción de la mesa (10) en posición vertical
e inclinada a 45°.
• ¡Atención!
El cambio y alineación de la hoja de sierra (6) debe
realizarse correctamente.
8.11 Funcionamiento del láser (fig. 17)
• Conexión:
Pulsar 1 vez el interruptor de conexión/desconexión
del láser (33). Sobre la pieza de trabajo se proyecta
una línea de láser que indica la guía de corte exacta.
• Desconexión:
Pulsar de nuevo el interruptor de conexión/desco-
nexión del láser (33).
8.12 Calibración del láser (fig. 18)
Si el láser (32) no indicara la línea de corte correcta,
ésta se puede reajustar. Para ello, abra los tornillos
(32b) y retire la cubierta anterior (32a). Suelte los tor-
nillos de cabeza ranurada en cruz (D) y ajuste el láser
mediante un desplazamiento lateral de forma que el
rayo láser incida en los dientes de corte de la hoja de
sierra (6).
Una vez que haya ajustado y apretado el láser, monte
la cubierta anterior y apriete para ello con la mano los
dos tornillos (32b).
8.13 Cambio del número de revoluciones (fig. 17)
La sierra dispone de 2 rangos de velocidad:
• Para utilizar la sierra con el número de revoluciones
de 3200 rpm (metal), coloque el interruptor (38) en
la posición I.
• Para utilizar la sierra con el número de revoluciones
de 4500 rpm (madera), coloque el interruptor (38)
en la posición II.
108 | ES
9. Transporte
• Apriete el mango de bloqueo (11) para enclavar la
mesa giratoria (14).
• Bascule el cabezal de la máquina (4) hacia abajo
e inmovilícelo con el perno de seguridad (23). La
sierra ahora está bloqueada en la posición inferior.
• Fije la función de tracción de la sierra con el torni-
llo fijador de la guía de tracción (20) en la posición
trasera.
• Transporte la máquina sobre la mesa fija de ase-
rrado (15).
• Para volver a montar la máquina, proceda como se
describe en el capítulo 7.
• Para la conservación del cable, enrollar el cable al-
rededor de los dos soportes de cable (37). (Fig. 22)
10. Mantenimiento
m ¡Advertencia!
Antes de efectuar cualquier trabajo de ajuste, conser-
vación o reparación, desenchufar la clavija de cone-
xión de la red.
Medidas generales de mantenimiento
Retire cada cierto tiempo las virutas y el polvo de la
máquina con ayuda de un paño. Engrase con aceite las
piezas giratorias una vez al mes para prolongar la vida
útil de la herramienta. No engrase con aceite el motor.
No utilice ningún producto cáustico para limpiar las
piezas de plástico.
Limpieza de dispositivo de seguridad de protec-
ción de la hoja de sierra móvil (5)
Antes de cada puesta en marcha, compruebe que no
haya suciedad ni impurezas en la protección de la hoja
de sierra.
Retire todas las virutas de serrín y las astillas viejas
mediante la ayuda auxiliar de un pincel, un cepillo o un
utensilio similar.
Cambio de inserción de la mesa
¡Peligro!
Si la inserción de la mesa (10) estuviera dañada, existe
el peligro de que queden obstruidos pequeños objetos
entre la inserción de la mesa y la hoja de sierra, blo-
queando con ello la hoja de sierra.
