NEO TOOLS 90-080 Übersetzung Der Originalanleitung Seite 60

Putere de 20
căldură [kW] *
Debit de aer 550
[m³ / h]
Tipul Motorina -
combustibilului Kerosen
Consum de 1,65
combustibil [kg
/ h]
Tensiune [V / 230V c.a.
Hz] 50Hz
Reglarea 0,32
presiunii
aerului [bar]
Rating curent 1.1
[A]
Putere electrică 230
[W]
Evaluarea T3.15A
siguranței
Dimensiuni
Greutate netă 13.4
(kg)
Lungime (mm) 752
Lățime (mm) 305
Înălțime (mm) 416
Capacitate 22
rezervor (l)
Domeniu de ~ 11
operare (h)
Accesorii
standard
Ecartament de da
combustibil
Mâner 1
Termostat Incorporat
ambiental
Lumină de Incorporat
detectare a
defecțiunilor
* Pe baza valorii calorice brute [ore]

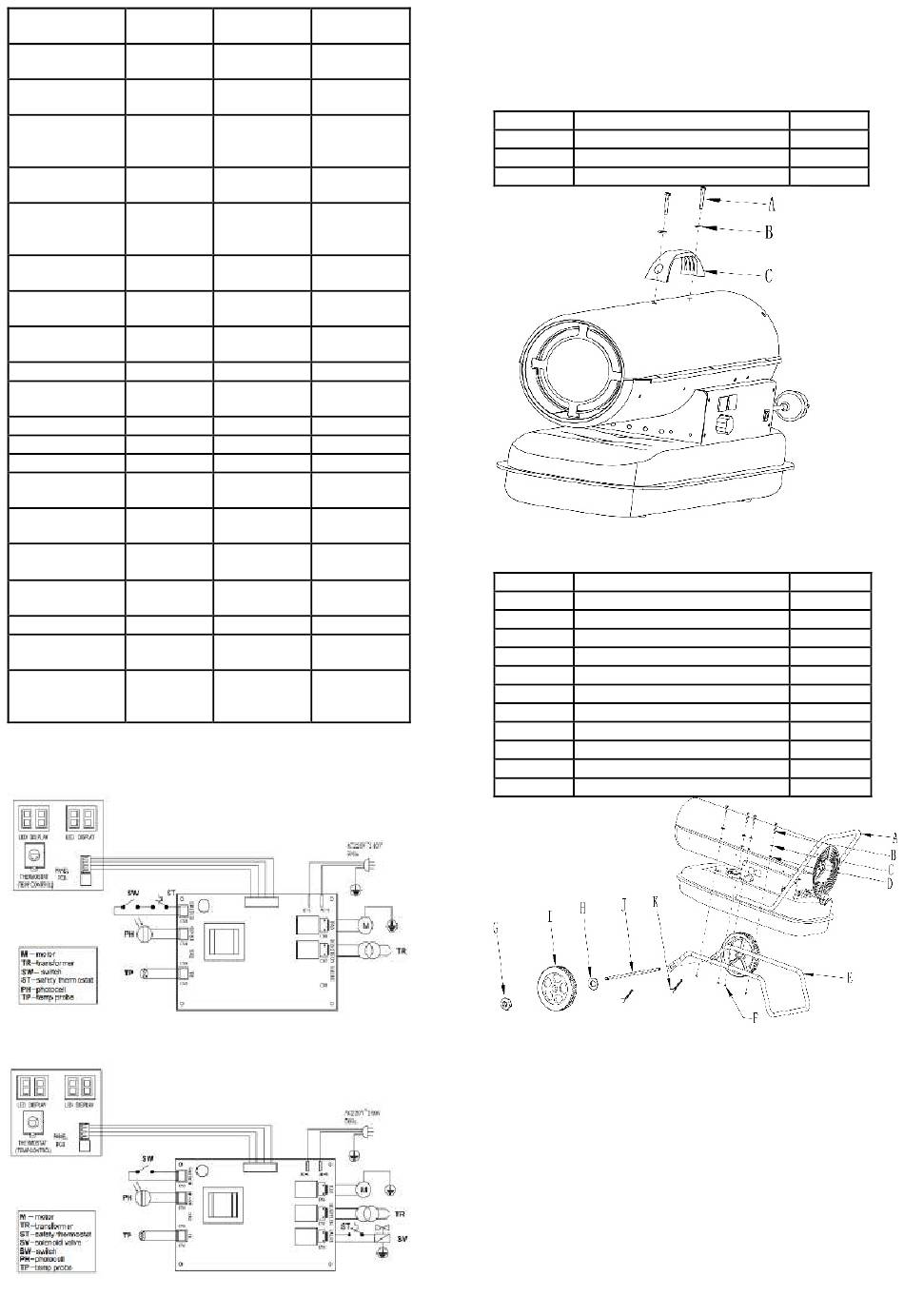

Schema de conexiuni 90-080, 90-081:
Schema de conexiuni 90-082:
30 50
750 1100
Motorina - Motorina -
Kerosen Kerosen
2.4 4
230V c.a. 230V c.a.
50Hz 50Hz
0,31 0,45
1.1 1.5
230 340
T3.15A T3.15A
19.2 23.2
855 1076
470 515
588 585
38 50
~ 14 ~ 11
da da
1 1
Incorporat Incorporat
Incorporat Incorporat
Instrucțiuni de asamblare
Extrageți încălzitorul din cutia sa. Dacă unitatea este oricum
deteriorată, nu o utilizați și contactați distribuitorul.
90-080: încălzitorul trebuie doar să fixeze mânerul din plastic, nu
sunt necesare operații suplimentare
Pos. Descriere
A Şurub
B Șaibă simplă
C Mâner
90-081; 90-082: Următoarele accesorii sunt furnizate în cutia de
expediere.
Pos. Descriere
A Mâner
B Şurub
C Șaibă de primăvară
D Șaibă simplă
E Țeavă de picioare
F Piuliță M5
G Piuliță M12
H Șaibă simplă ø12
Eu Roată
J Arborele roții
K Cotter
Pentru a asambla încălzitorul, procedați după cum urmează:
1. Introduceți arborele roții J în orificiul corespunzător al țevii
picioarelor E ，introduceți cotonul K în orificiile
corespunzătoare; puneți șaiba simplă H pe cele două părți ale
arborelui, glisați roata I peste arborele roții J ，înșurubați piulița G
pentru a fixa roata pe arbore.
2. Puneți corpul încălzitorului pe ansamblul conductei picioarelor,
asigurați-vă că cele 4 găuri ale mânerului sunt îndreptate către cele 4
găuri corespunzătoare de pe conducta picioarelor.
3. Folosind șurubul B, șaiba de arc C, șaiba simplă D și piulița 4 pentru
a fixa ansamblul conductei picioarelor și mânerul la rezervor.
5. Instrucțiuni de instalare
Poziționați încălzitorul pe o suprafață plană, plană, neinflamabilă,
solidă.
Cantitate
2
2
1
Cantitate
1
6or8
6or8
6or8
1
6or8
2
2
2
1
2
