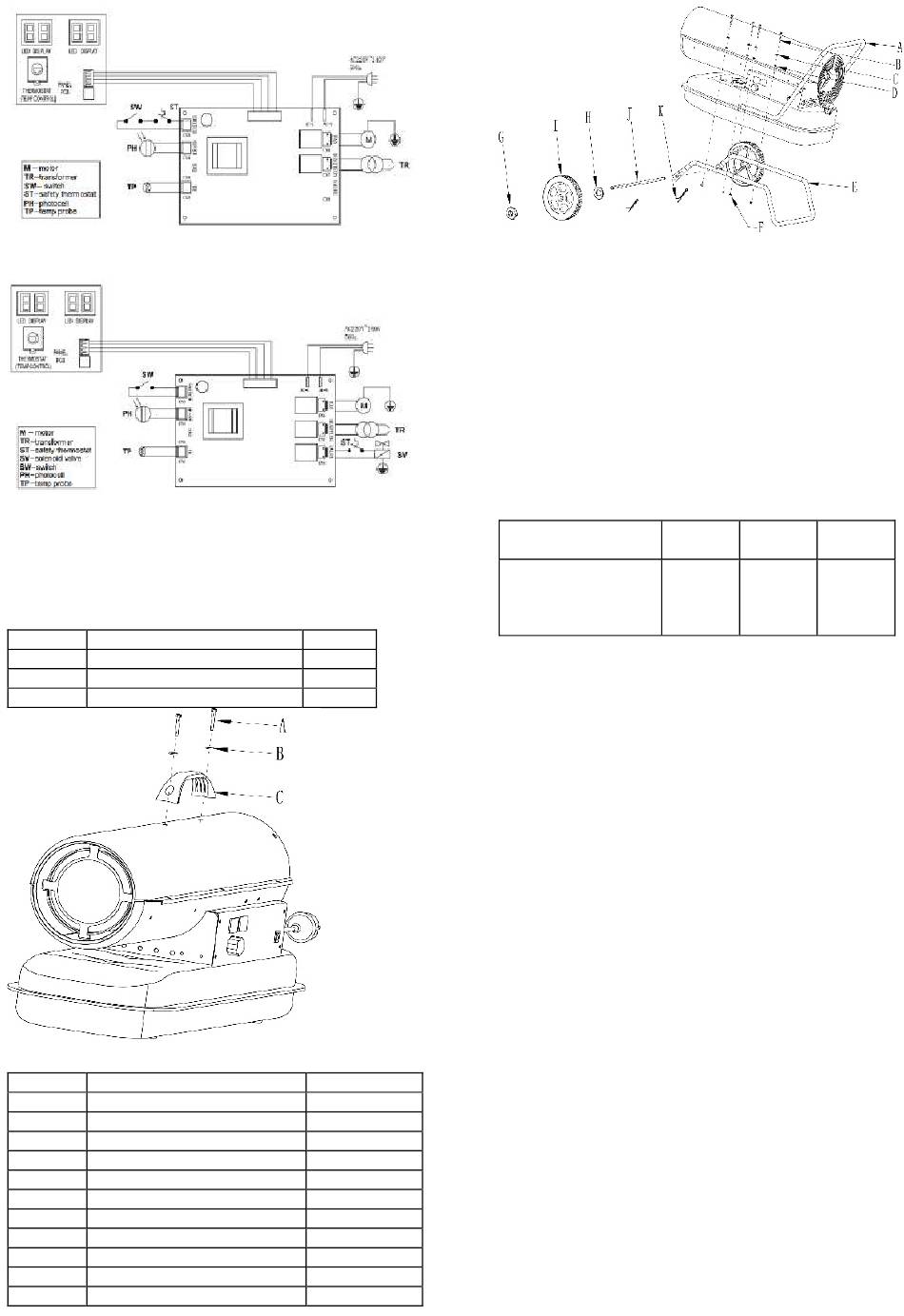

Schemat elektryczny nagrzewnicy 90-082:
Instrukcja montażu
Wyjmij grzejnik z kartonu. Jeśli urządzenie jest w jakikolwiek sposób
uszkodzone, nie używaj go i skontaktuj się ze sprzedawcą.
90-080:
wystarczy tylko zamocować plastikowy uchwyt, żadne dalsze
czynności nie są wymagane
Pos.
Opis
A
Wkręt
B
Podkładka
C
Uchwyt
90-081; 90-082:
Następujące akcesoria są dostarczane w opakowaniu transportowym:
Pos.
Opis
A
Uchwyt
B
Wkręty
C
Podkładka sprężynująca
D
Podkładka
E
Konstrukcja rękojeści
F
Nakrętka M5
G
Nakrętka M12
H
Podkładka ø12
I
Koła
J
Wałek do kół
K
Zawleczka
ilość
2
2
1
Ilość
1
6 lub 8
6 lub 8
6 lub 8
1
6 lub 8
2
2
2
1
2
Aby zmontować grzejnik, należy postępować w następujący sposób:
1.Włożyć oś koła J do odpowiedniego otworu konstrukcji rękojeści E,
włożyć zawleczkę K do odpowiednich otworów; założyć podkładkę H
po obu stronach wału, nasunąć koło I na oś koła J, nakręcić nakrętkę
G.
2.Umieścić korpus nagrzewnicy na konstrukcji rękojeści E, upewnij się,
że otwory montażowe pokrywają się z otworami urządzenia.
3.Za pomocą śruby B, podkładki sprężynującej C, podkładki zwykłej D
i nakrętek, zamocuj konstrukcję rękojeści E do uchwytu zbiornika.
Instrukcja instalacji
Ustaw grzejnik na płaskiej, równej, niepalnej, twardej powierzchni.
Nagrzewnice z wtryskiem bezpośrednim są przeznaczone do użytku
w otwartych przestrzeniach zewnętrznych lub w dobrze
wentylowanych pomieszczeniach wewnętrznych. Do użytku w
pomieszczeniach należy zapewnić stałe otwory wentylacyjne o
powierzchni co najmniej 25 cm² / kW, równo rozmieszczone między
podłogą a sufitem, co najmniej 250 cm².
Minimalny rozmiar
otworu
wentylacyjnego
•Instaluj grzejnik tylko w normalnej pozycji poziomej.
• Nie ustawiaj grzejnika w pobliżu ścian, narożników lub niskich
sufitów.
• Nie umieszczaj grzejnika poniżej gniazdka.
• Nie umieszczaj grzejnika na poruszających się pojazdach ani w
miejscach, w których może się przewrócić.
• Grzejnik należy trzymać z dala od materiałów łatwopalnych,
wybuchowych lub powodujących korozję.
• Ustawić grzejnik z dala od zasłon lub podobnych materiałów, które
mogłyby blokować wlot i wylot powietrza.
• Nigdy nie blokuj ani nie ograniczaj wlotu i wylotu powietrza z
jakiegokolwiek powodu.
• Przewód zasilający należy trzymać z dala od źródeł ciepła, ostrych
krawędzi, tnących i ruchomych części.
• Nie wystawiać bezpośrednio na działanie warunków
atmosferycznych lub nadmiernej wilgoci.
• Nie umieszczaj grzejnika w bezpośrednim sąsiedztwie wanny,
prysznica lub basenu.
• Należy przestrzegać ogólnych i specjalnych przepisów
przeciwpożarowych obowiązujących we wszystkich obszarach
zastosowań. W każdym przypadku należy zapewnić następujące
minimalne odstępy bezpieczeństwa od materiałów lub przedmiotów
w otoczeniu grzejnika:
• Bok nagrzewnicy: 0,6 m
• Strona wlotu powietrza: 1 m
• Góra: 1,5 m
• Strona wylotu gorącego powietrza: 3 m
• Podłogi i sufity w miejscu pracy nagrzewnicy muszą być wykonane z
materiałów ognioodpornych.
• Nie podłączać grzejników bezpośrednio do kanałów powietrznych.
Instrukcja użytkowania
Uruchomienie
Napełnij zbiornik czystym paliwem. Używaj tylko oleju napędowego
lub nafty.
Wskaźnik poziomu paliwa w górnej części zbiornika umożliwia
sprawdzenie poziomu paliwa
Podłącz wtyczkę przewodu zasilającego do uziemionego układu
zasilania 230 V 50 Hz.
90-080
90-081
90-082
320cm²
450 cm²
750 cm²
