Рабочий
~ 11
диапазон (ч)
Стандартные
аксессуары
Указатель
да
уровня
топлива
Ручка
1
Комнатный
Встроенны
термостат
й
Индикатор
Встроенны
обнаружения
й
неисправност
и
* На основе общей теплотворной способности [часов]

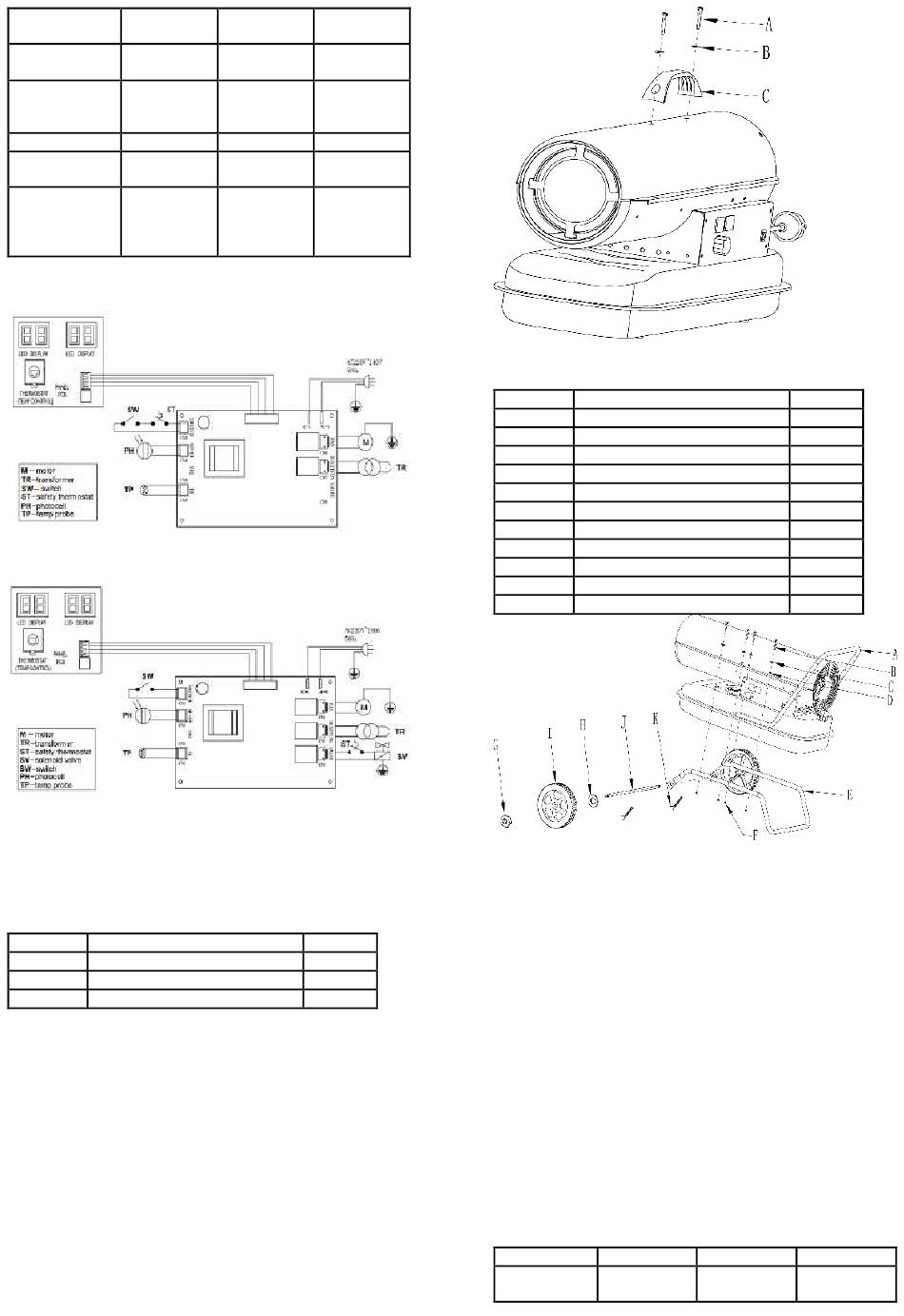

Схема подключения 90-080, 90-081:
Схема подключения 90-082:
Инструкции по сборке
Извлеките нагреватель из картонной коробки. Если устройство
каким-либо образом повреждено, не используйте его и
обратитесь к своему дилеру.
90-080: обогревателю нужно только закрепить пластиковую
ручку, никаких дополнительных операций не требуется
Поз.
Описание
А
Винт
B
Обычная шайба
C
Ручка
~ 14
~ 11
да
да
1
1
Встроенны
Встроенны
й
й
Встроенны
Встроенны
й
й
Кол-во
2
2
1
90-081; 90-082: В транспортировочной коробке поставляются
следующие аксессуары.
Поз.
Описание
А
Ручка
B
Винт
C
Проволочная губка
D
Обычная шайба
E
Ноги трубы
F
Гайка М5
грамм
Гайка М12
ЧАС
Шайба плоская ø12
я
Колесо
J
Вал колеса
K
Шплинт
Чтобы собрать обогреватель, действуйте следующим образом:
1. Вставьте колеса вала J к соответствующему отверстию ноги
трубы Е , вставка шплинт K в соответствующие
отверстия; наденьте плоскую шайбу H на две стороны вала,
наденьте колесо I на вал колеса J ,завинтите гайку G, чтобы
зафиксировать колесо на валу.
2. Поместите корпус нагревателя на трубу опоры в сборе,
убедитесь, что 4 отверстия ручки A направлены в сторону
соответствующих 4 отверстий на трубе опоры
соответственно.
3. С помощью винта B, C пружинную шайбу, плоскую шайбу D и
гайку 4 , чтобы зафиксировать трубу ноги сборки и ручка в
бак.
5. Инструкции по установке
Установите обогреватель на плоскую ровную негорючую
твердую поверхность.
Обогреватели прямого нагрева предназначены для
использования на открытых площадках вне помещений или в
хорошо вентилируемых помещениях. Для использования внутри
помещений обеспечьте постоянные вентиляционные отверстия
минимум 25 см² / кВт, равномерно распределенные между полом
и высоким уровнем, с минимальной площадью 250 см².
90-080
Мин. размер
320 см3
проема
Кол-во
1
6or8
6or8
6or8
1
6or8
2
2
2
1
2
90-081
90-082
450 см3
750 см3
