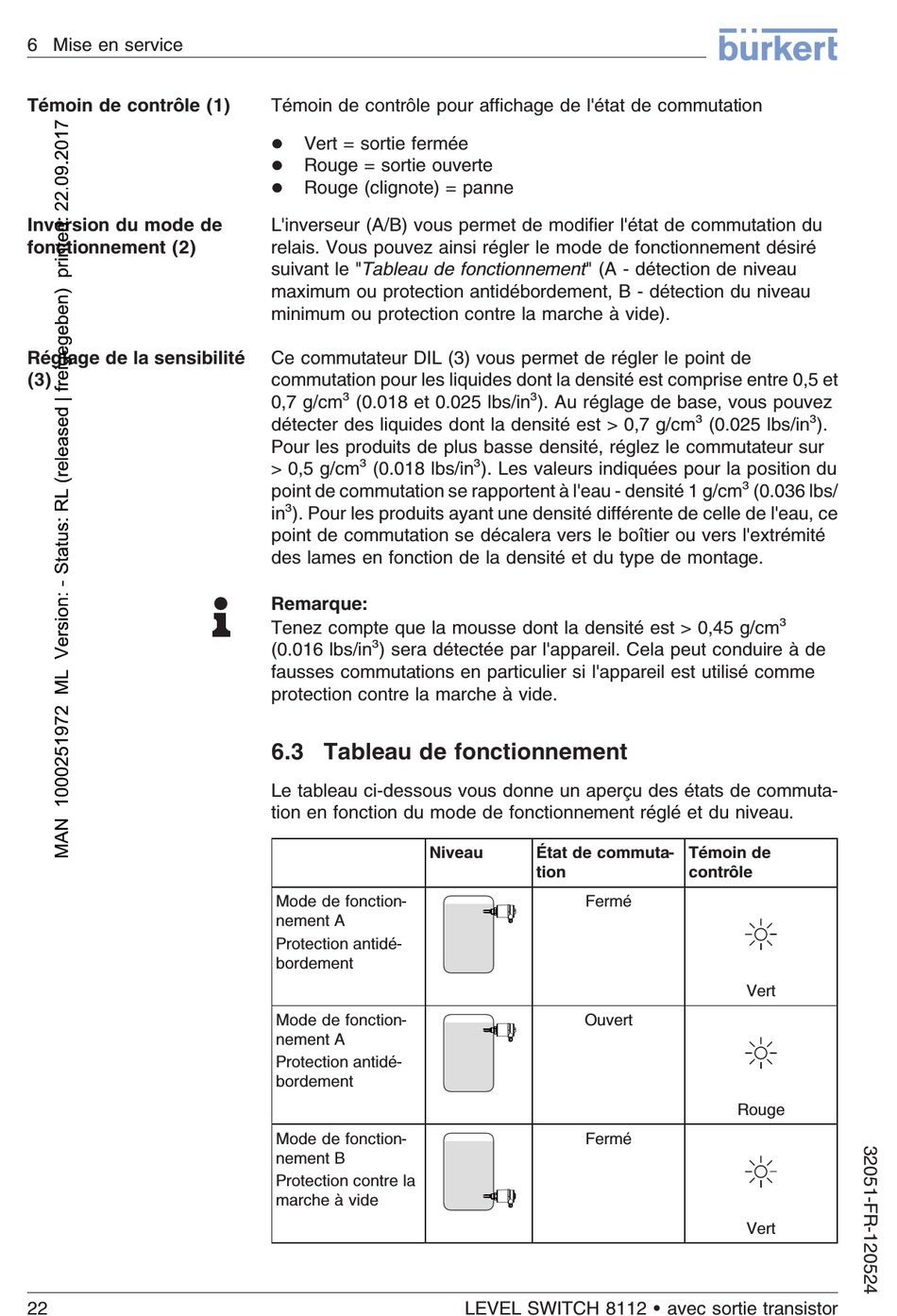

6 Mise en service
Témoin de contrôle (1)
Inversion du mode de
fonctionnement (2)
Réglage de la sensibilité
(3)
22
Témoin de contrôle pour affichage de l'état de commutation
Vert = sortie fermée
l
Rouge = sortie ouverte
l
Rouge (clignote) = panne
l
L'inverseur (A/B) vous permet de modifier l'état de commutation du
relais. Vous pouvez ainsi régler le mode de fonctionnement désiré
suivant le "Tableau de fonctionnement" (A - détection de niveau
maximum ou protection antidébordement, B - détection du niveau
minimum ou protection contre la marche à vide).
Ce commutateur DIL (3) vous permet de régler le point de
commutation pour les liquides dont la densité est comprise entre 0,5 et
0,7 g/cm³ (0.018 et 0.025 lbs/in³). Au réglage de base, vous pouvez
détecter des liquides dont la densité est > 0,7 g/cm³ (0.025 lbs/in³).
Pour les produits de plus basse densité, réglez le commutateur sur
> 0,5 g/cm³ (0.018 lbs/in³). Les valeurs indiquées pour la position du
point de commutation se rapportent à l'eau - densité 1 g/cm³ (0.036 lbs/
in³). Pour les produits ayant une densité différente de celle de l'eau, ce
point de commutation se décalera vers le boîtier ou vers l'extrémité
des lames en fonction de la densité et du type de montage.
Remarque:
Tenez compte que la mousse dont la densité est > 0,45 g/cm³
(0.016 lbs/in³) sera détectée par l'appareil. Cela peut conduire à de
fausses commutations en particulier si l'appareil est utilisé comme
protection contre la marche à vide.

6.3 Tableau de fonctionnement

Le tableau ci-dessous vous donne un aperçu des états de commuta-
tion en fonction du mode de fonctionnement réglé et du niveau.
Niveau
Mode de fonction-
nement A
Protection antidé-
bordement
Mode de fonction-
nement A
Protection antidé-
bordement
Mode de fonction-
nement B
Protection contre la
marche à vide
État de commuta-
tion
Fermé
Ouvert
Fermé
LEVEL SWITCH 8112 • avec sortie transistor
Témoin de
contrôle
Vert
Rouge
Vert
