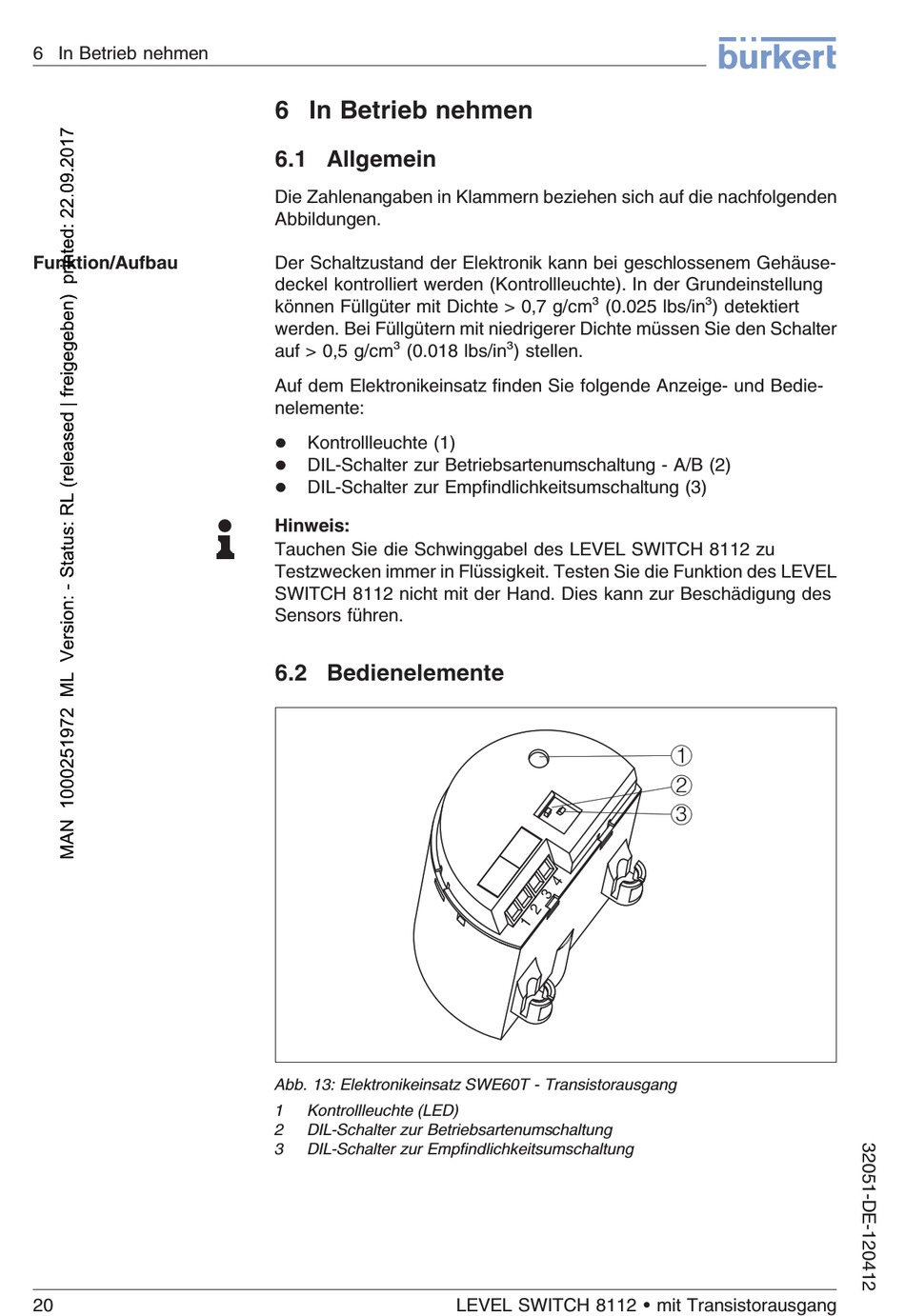

6 In Betrieb nehmen

Funktion/Aufbau
20
6 In Betrieb nehmen

6.1 Allgemein

Die Zahlenangaben in Klammern beziehen sich auf die nachfolgenden
Abbildungen.
Der Schaltzustand der Elektronik kann bei geschlossenem Gehäuse-
deckel kontrolliert werden (Kontrollleuchte). In der Grundeinstellung
können Füllgüter mit Dichte > 0,7 g/cm³ (0.025 lbs/in³) detektiert
werden. Bei Füllgütern mit niedrigerer Dichte müssen Sie den Schalter
auf > 0,5 g/cm³ (0.018 lbs/in³) stellen.
Auf dem Elektronikeinsatz finden Sie folgende Anzeige- und Bedie-
nelemente:
Kontrollleuchte (1)
l
DIL-Schalter zur Betriebsartenumschaltung - A/B (2)
l
DIL-Schalter zur Empfindlichkeitsumschaltung (3)
l
Hinweis:
Tauchen Sie die Schwinggabel des LEVEL SWITCH 8112 zu
Testzwecken immer in Flüssigkeit. Testen Sie die Funktion des LEVEL
SWITCH 8112 nicht mit der Hand. Dies kann zur Beschädigung des
Sensors führen.

6.2 Bedienelemente

Abb. 13: Elektronikeinsatz SWE60T - Transistorausgang
1
Kontrollleuchte (LED)
2
DIL-Schalter zur Betriebsartenumschaltung
3
DIL-Schalter zur Empfindlichkeitsumschaltung
LEVEL SWITCH 8112 • mit Transistorausgang
1
2
3
