bürkert 8136 Bedienungsanleitung

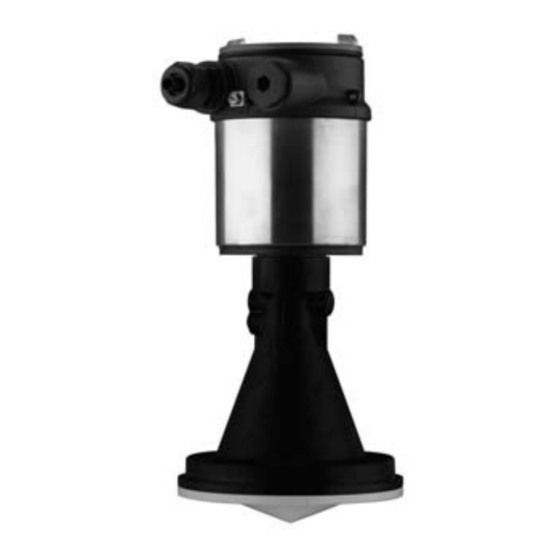

Level transmitter, 4 .... 20 ma/hart -zweileier
Vorschau ausblenden Andere Handbücher für 8136:
Diese Anleitung herunterladen
Inhaltsverzeichnis
Verfügbare Sprachen

Verfügbare Sprachen

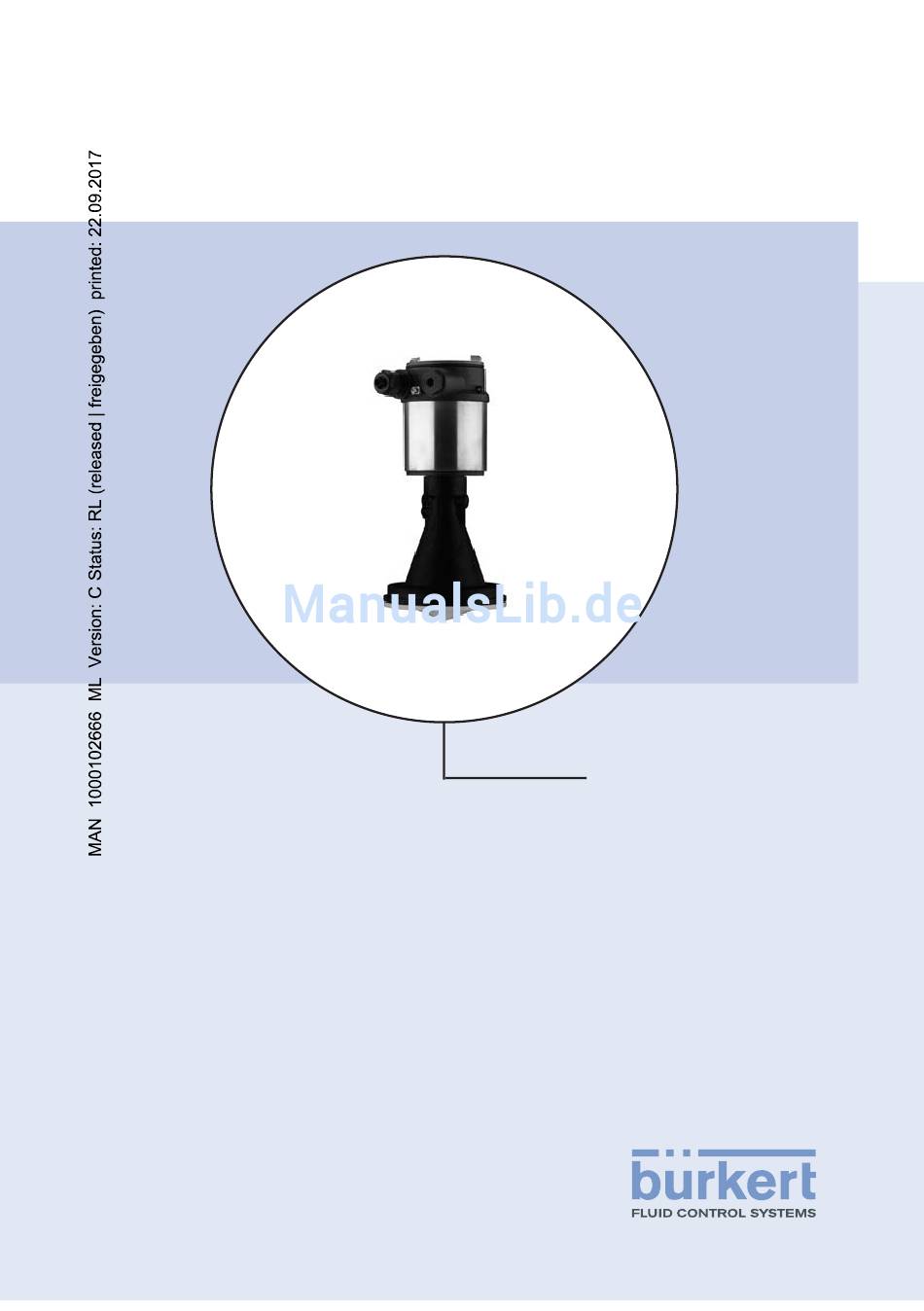

Operating Instructions
LEVEL TRANSMITTER
8136
4 ... 20 mA/HART - two-wire
Inhaltsverzeichnis
loading

Verwandte Anleitungen für bürkert 8136

Inhaltszusammenfassung für bürkert 8136

  • Seite 73 Bedienungsanleitung LEVEL TRANSMITTER 8136 4 … 20 mA/HART - Zweileiter...
  • Seite 74 Parametrierung mit PACTware ..................46 Sicherung der Parametrierdaten ..................46 In Betrieb nehmen mit anderen Systemen DD-Bedienprogramme ....................47 Communicator 375, 475 ....................47 Diagnose, Asset Management und Service Wartung.......................... 48 Diagnosespeicher ......................48 LEVEL TRANSMITTER 8136 • 4 … 20 mA/HART - Zweileiter...
  • Seite 75 11.1 Technische Daten ......................58 11.2 Maße ..........................64 Sicherheitshinweise für Ex-Bereiche Beachten Sie bei Ex-Anwendungen die Ex-spezifischen Sicherheits- hinweise. Diese liegen jedem Gerät mit Ex-Zulassung als Dokument bei und sind Bestandteil der Betriebsanleitung. Redaktionsstand: 2014-12-02 LEVEL TRANSMITTER 8136 • 4 … 20 mA/HART - Zweileiter...

  • Seite 76: Zu Diesem Dokument

    Der vorangestellte Punkt kennzeichnet eine Liste ohne zwingende Reihenfolge. → Handlungsschritt Dieser Pfeil kennzeichnet einen einzelnen Handlungsschritt. Handlungsfolge Vorangestellte Zahlen kennzeichnen aufeinander folgende Hand- lungsschritte. Batterieentsorgung Dieses Symbol kennzeichnet besondere Hinweise zur Entsorgung von Batterien und Akkus. LEVEL TRANSMITTER 8136 • 4 … 20 mA/HART - Zweileiter...

  • Seite 77: Zu Ihrer Sicherheit

    -hinweise zu beachten. Die Sendefrequenzen der Radarsensoren liegen je nach Geräteaus- führung im C-, K- oder W-Bandbereich. Die geringen Sendeleistun- gen liegen weit unter den international zugelassenen Grenzwerten. LEVEL TRANSMITTER 8136 • 4 … 20 mA/HART - Zweileiter...

  • Seite 78: Ce-Konformität

    Vom Hersteller nicht ausdrücklich genehmigte Änderungen führen zum Erlöschen der Betriebserlaubnis nach FCC/IC. Das Gerät ist konform zu RSS-210 der IC-Vorschriften. Das Gerät darf nur in geschlossenen Behältern aus Metall, Beton oder glasfaserverstärktem Kunststoff betrieben werden. LEVEL TRANSMITTER 8136 • 4 … 20 mA/HART - Zweileiter...

  • Seite 79: Produktbeschreibung Aufbau

    – Dieser Betriebsanleitung – Prüfzertifikat Messgenauigkeit (optional) – Betriebsanleitung "Anzeige- und Bedienmodul" (optional) – Zusatzanleitung "GSM/GPRS-Funkmodul" (optional) – Zusatzanleitung "Heizung für Anzeige- und Bedienmodul" (optional) – Zusatzanleitung "Steckverbinder für kontinuierlich messende Sensoren" (optional) LEVEL TRANSMITTER 8136 • 4 … 20 mA/HART - Zweileiter...

  • Seite 80: Arbeitsweise

    PE-Schaum oder PE-Folie verwendet. Entsorgen Sie das anfallende Verpackungsmaterial über spezialisierte Recyclingbetrie- Transport Der Transport muss unter Berücksichtigung der Hinweise auf der Transportverpackung erfolgen. Nichtbeachtung kann Schäden am Gerät zur Folge haben. LEVEL TRANSMITTER 8136 • 4 … 20 mA/HART - Zweileiter...

  • Seite 81: Transportinspektion

    Der Elektronikeinsatz ist ein Austauschteil für Radarsensoren der LEVEL TRANSMITTER Serie. Für die unterschiedlichen Signalaus- gänge steht jeweils eine eigene Ausführung zur Verfügung. Weitere Informationen finden Sie in der Betriebsanleitung "Elektronik- einsatz LEVEL TRANSMITTER 813X" (Document-ID 41786). LEVEL TRANSMITTER 8136 • 4 … 20 mA/HART - Zweileiter...

  • Seite 82: Montieren

    "Technische Daten" sowie auf dem Typschild. 4.2 Überwurf- oder Adapterflansch Für die Montage des Gerätes auf einem Stutzen steht ein loser Kombi-Überwurfflansch für DN 80 (ASME 3" oder JIS 80) auch zur Nachrüstung zur Verfügung. Optional kann das Gerät auch ab Werk mit einem Adapterflansch ab DN 100 (ASME 4" oder JIS 100) ausge- rüstet werden. Bei den Gehäusevarianten Kunststoff, Aluminium-Einkammer und Edelstahl kann der Überwurfflansch direkt über das Gehäuse geführt LEVEL TRANSMITTER 8136 • 4 … 20 mA/HART - Zweileiter...

  • Seite 83: Montagevorbereitungen Montagebügel

    • Einkammergehäuse – Neigungswinkel 180° stufenlos – Neigungswinkel in drei Stufen 0°, 90° und 180° • Zweikammergehäuse – Neigungswinkel 90° stufenlos – Neigungswinkel in zwei Stufen 0° und 90° LEVEL TRANSMITTER 8136 • 4 … 20 mA/HART - Zweileiter...

  • Seite 84: Montagehinweise

    Wellen. Die Polarisation ist die Richtung des elektrischen Anteils. Durch Drehen des Gerätes im Verbindungsflansch oder Einschraubstutzen kann die Polarisation genutzt werden, um die Auswirkung von Störechos zu reduzieren. Die Lage der Polarisation ist durch eine Markierung am Prozessan- schluss des Gerätes gekennzeichnet. LEVEL TRANSMITTER 8136 • 4 … 20 mA/HART - Zweileiter...

  • Seite 85: Montageposition

    Abb. 6: Montage des Radarsensors an runden Behälterdecken Bei Behältern mit konischem Boden kann es vorteilhaft sein, den Sensor in Behältermitte zu montieren, da die Messung dann bis zum Boden möglich ist. LEVEL TRANSMITTER 8136 • 4 … 20 mA/HART - Zweileiter...

  • Seite 86: Einströmendes Füllgut

    Abb. 8: Montage des Radarsensors bei einströmendem Füllgut Stutzen bei gekapseltem Bevorzugt sollten Sie den Rohrstutzen so dimensionieren, dass der Antennensystem Antennenrand mindestens 10 mm (0.4 in) aus dem Stutzen heraus- ragt. LEVEL TRANSMITTER 8136 • 4 … 20 mA/HART - Zweileiter...
  • Seite 87 Durchmesser d an. Stutzendurchmesser d Stutzenlänge h 40 mm ≤ 200 mm 50 mm ≤ 250 mm 80 mm ≤ 300 mm 100 mm ≤ 400 mm 150 mm ≤ 500 mm Stutzendurchmesser d Stutzenlänge h 1½" ≤ 7.9 in 2" ≤ 9.9 in 3" ≤ 11.8 in LEVEL TRANSMITTER 8136 • 4 … 20 mA/HART - Zweileiter...

  • Seite 88: Stutzen Bei Kunststoffhornantenne

    Stutzendurchmesser d Stutzenlänge h 4" ≤ 15.8 in 6" ≤ 19.7 in Stutzen bei Kunststoff- Für die Montage des LEVEL TRANSMITTER 8136 auf einem Stutzen hornantenne steht ein entsprechender Überwurfflansch für DN 80 (ASME 3" oder JIS 80) sowie ein geeigneter Adapterflansch zur Verfügung. Bei den Gehäusevarianten Kunststoff, Aluminium-Einkammer und Edelstahl kann der Überwurfflansch direkt über das Gehäuse geführt werden. Beim Aluminium-Zweikammergehäuse ist eine nachträg- liche Montage nicht möglich, die Montageart ist bei der Bestellung festzulegen.

  • Seite 89: Sensorausrichtung

    Kleine, schräg angebaute Blenden aus Blech über den Einbauten "streuen" die Radarsignale und verhindern so wirkungsvoll eine direkte Störechoreflexion. Abb. 14: Glatte Profile mit Streublenden abdecken Rührwerke Bei Rührwerken im Behälter sollten Sie eine Störsignalspeicherung bei laufendem Rührwerk durchführen. Somit ist sichergestellt, dass LEVEL TRANSMITTER 8136 • 4 … 20 mA/HART - Zweileiter...

  • Seite 90: Messanordnungen - Rohre

    Dielektrizitätswerten (ε -Wert ≤ 1,6) möglich. Für eine Messung im Schwallrohr sind die folgenden Darstellungen und Hinweise zu beachten. Information: In Füllgütern, die zu starken Anhaftungen neigen, ist die Messung im Schwallrohr nicht sinnvoll. LEVEL TRANSMITTER 8136 • 4 … 20 mA/HART - Zweileiter...
  • Seite 91 100% Abb. 16: Aufbau Schwallrohr LEVEL TRANSMITTER 8136 Radarsensor Markierung der Polarisation Gewinde bzw. Flansch am Gerät Entlüftungsbohrung Bohrungen 6 Schweißverbindung über U-Profile 7 Kugelhahn mit vollem Durchgang Schwallrohrende 9 Reflektorblech 10 Befestigung des Schwallrohres LEVEL TRANSMITTER 8136 • 4 … 20 mA/HART - Zweileiter...

  • Seite 92: Schwallrohrverlängerung

    Rohrdurchmesser eingegeben werden, um Fehler durch Laufzeitverschiebung zu kompensieren • Eine Störsignalausblendung bei eingebautem Sensor ist empfeh- lenswert, jedoch nicht zwingend erforderlich • Die Messung durch einen Kugelhahn mit Volldurchgang ist mög- lich LEVEL TRANSMITTER 8136 • 4 … 20 mA/HART - Zweileiter...
  • Seite 93 Störechos verursachen und Füllgutanhaftungen begünstigen • Eine Verlängerung über Vorschweißflansche oder Rohrmuffen ist messtechnisch nicht ratsam. Messung im Bypass Eine Alternative zur Messung im Schwallrohr ist die Messung in einem Bypass außerhalb des Behälters. LEVEL TRANSMITTER 8136 • 4 … 20 mA/HART - Zweileiter...
  • Seite 94 Rohrdurchmesser eingegeben werden, um Fehler durch Laufzeitverschiebung zu kompensieren • Eine Störsignalausblendung bei eingebautem Sensor ist empfeh- lenswert, jedoch nicht zwingend erforderlich • Die Messung durch einen Kugelhahn mit Volldurchgang ist mög- lich LEVEL TRANSMITTER 8136 • 4 … 20 mA/HART - Zweileiter...

  • Seite 95: Messanordnungen - Durchfluss

    Grundsätzlich sind folgende Gesichtspunkte zu beachten: • Einbau des Sensors auf der Oberwasserseite • Einbau mittig zum Gerinne und senkrecht zur Oberfläche der Flüssigkeit • Abstand zur Überfallblende • Abstand Blendenöffnung über Grund • Mindestabstand der Blendenöffnung zum Unterwasser • Mindestabstand des Sensors zur max. Stauhöhe LEVEL TRANSMITTER 8136 • 4 … 20 mA/HART - Zweileiter...

  • Seite 96: Durchflussmessung Bei Khafagi-Venturirinne

    Position Sensor Venturirinne Grundsätzlich sind folgende Gesichtspunkte zu beachten: • Einbau des Sensors auf der Zulaufseite • Einbau mittig zum Gerinne und senkrecht zur Oberfläche der Flüssigkeit • Abstand zur Venturirinne • Mindestabstand des Sensors zur max. Stauhöhe LEVEL TRANSMITTER 8136 • 4 … 20 mA/HART - Zweileiter...

  • Seite 97: An Die Spannungsversorgung Anschließen

    Maximales Anzugsmoment für alle Gehäuse siehe Kapitel "Techni- sche Daten". Kabelschirmung und Wenn geschirmtes Kabel erforderlich ist, empfehlen wir, den Ka- Erdung belschirm beidseitig auf Erdpotenzial zu legen. Im Sensor sollte der LEVEL TRANSMITTER 8136 • 4 … 20 mA/HART - Zweileiter...

  • Seite 98: Anschließen

    Drehen nach links herausnehmen 3. Überwurfmutter der Kabelverschraubung lösen 4. Anschlusskabel ca. 10 cm (4 in) abmanteln, Aderenden ca. 1 cm (0.4 in) abisolieren 5. Kabel durch die Kabelverschraubung in den Sensor schieben LEVEL TRANSMITTER 8136 • 4 … 20 mA/HART - Zweileiter...

  • Seite 99: Anschlussplan

    10. Evtl. vorhandenes Anzeige- und Bedienmodul wieder aufsetzen 11. Gehäusedeckel verschrauben Der elektrische Anschluss ist somit fertig gestellt. Anschlussplan Die nachfolgende Abbildung gilt sowohl für die Nicht-Ex-, als auch für die Ex-ia-Ausführung. LEVEL TRANSMITTER 8136 • 4 … 20 mA/HART - Zweileiter...

  • Seite 100: Elektronik- Und Anschlussraum

    Ausgangssignal springt auf den eingestellten Störstrom Sobald ein plausibler Messwert gefunden ist, wird der zugehörige Strom auf der Signalleitung ausgegeben. Der Wert entspricht dem aktuellen Füllstand sowie den bereits durchgeführten Einstellungen, z. B. dem Werksabgleich. LEVEL TRANSMITTER 8136 • 4 … 20 mA/HART - Zweileiter...

  • Seite 101: In Betrieb Nehmen Mit Dem Anzeige- Und Bedienmodul Anzeige- Und Bedienmodul Einsetzen

    Abb. 23: Einsetzen des Anzeige- und Bedienmoduls beim Einkammergehäuse Hinweis: Falls Sie das Gerät mit einem Anzeige- und Bedienmodul zur ständi- gen Messwertanzeige nachrüsten wollen, ist ein erhöhter Deckel mit Sichtfenster erforderlich. LEVEL TRANSMITTER 8136 • 4 … 20 mA/HART - Zweileiter...

  • Seite 102: Bediensystem

    Tastenbetätigung wird ein automatischer Rücksprung in die Messwertanzeige ausgelöst. Dabei gehen die noch nicht mit [OK] bestätigten Werte verloren. Parametrierung Durch die Parametrierung wird das Gerät an die Einsatzbedingungen angepasst. Die Parametrierung erfolgt über ein Bedienmenü. LEVEL TRANSMITTER 8136 • 4 … 20 mA/HART - Zweileiter...

  • Seite 103: Hauptmenü

    Faktoren hinzu. Bei Schüttgütern sind dies Staubentwicklung, Schüttkegel und zusätzliche Echos durch die Behälterwand. Um den Sensor an diese unterschiedlichen Messbedingungen anzu- passen, sollte in diesem Menüpunkt zuerst die Auswahl "Flüssigkeit" oder "Schüttgut" getroffen werden. LEVEL TRANSMITTER 8136 • 4 … 20 mA/HART - Zweileiter...

  • Seite 104: Lagertank Mit Produktumwälzung

    – Kurze Reaktionszeit des Sensors nicht erforderlich Lagertank mit Produktumwälzung: • Aufbau: großvolumig, stehend zylindrisch, liegend rund • Füllgutgeschwindigkeit: langsame Befüllung und Entleerung • Einbauten: kleines seitlich eingebautes oder großes von oben eingebautes Rührwerk • Prozess-/Messbedingungen: LEVEL TRANSMITTER 8136 • 4 … 20 mA/HART - Zweileiter...
  • Seite 105 Aufbau: alle Behältergrößen möglich • Füllgutgeschwindigkeit: – Sehr schnelle Befüllung und Entleerung – Behälter wird sehr häufig befüllt und entleert • Behälter: beengte Einbausituation • Prozess-/Messbedingungen: – Kondensatbildung, Produktablagerungen an der Antenne – Schaumbildung • Eigenschaften Sensor: LEVEL TRANSMITTER 8136 • 4 … 20 mA/HART - Zweileiter...
  • Seite 106 – Bei leerem Behälter kann Messung durch den Boden gehen • Prozess-/Messbedingungen: – Kondensatbildung an der Kunststoffdecke – Bei Außenanlagen Ablagerung von Wasser oder Schnee auf der Behälterdecke möglich • Eigenschaften Sensor: – Störsignale außerhalb des Behälters werden auch berücksich- tigt LEVEL TRANSMITTER 8136 • 4 … 20 mA/HART - Zweileiter...
  • Seite 107 – Turbulente Wasseroberfläche – Sensorüberflutung möglich • Eigenschaften Sensor: – Stabile und sichere Messwerte durch hohe Mittelwertbildung – Unempfindlich im Nahbereich Demonstration: • Einstellung für alle Anwendungen, die nicht typisch Füllstandmes- sung sind – Gerätedemonstration LEVEL TRANSMITTER 8136 • 4 … 20 mA/HART - Zweileiter...
  • Seite 108 Eigenschaften Sensor: – Mittlere Mittelwertbildung – Große Messwertsprünge werden akzeptiert Bunker mit schneller Befüllung: • Behälter aus Beton oder Metall, auch Mehrkammersilo: – Strukturierte Behälterwände – Einbauten vorhanden • Prozess-/Messbedingungen: LEVEL TRANSMITTER 8136 • 4 … 20 mA/HART - Zweileiter...
  • Seite 109 Rahmenbedingungen deutlich erhöht. Geben Sie die gewünschten Parameter über die entsprechenden Tas- ten ein, speichern Ihre Eingaben mit [OK] und gehen Sie mit [ESC] und [->] zum nächsten Menüpunkt. LEVEL TRANSMITTER 8136 • 4 … 20 mA/HART - Zweileiter...
  • Seite 110 Um die eigentliche Füllguthöhe anzeigen zu können, muss eine Zu- weisung der gemessenen Distanz zur prozentualen Höhe erfolgen. Zur Durchführung dieses Abgleichs wird die Distanz bei vollem und leerem Behälter eingegeben, siehe folgendes Beispiel: LEVEL TRANSMITTER 8136 • 4 … 20 mA/HART - Zweileiter...
  • Seite 111 2. Mit [OK] den Prozentwert editieren und den Cursor mit [->] auf die gewünschte Stelle setzen. 3. Den gewünschten Prozentwert mit [+] einstellen und mit [OK] speichern. Der Cursor springt nun auf den Distanzwert. LEVEL TRANSMITTER 8136 • 4 … 20 mA/HART - Zweileiter...
  • Seite 112 Menüpunkt wird die Messsicherheit des Füllstandechos als dB-Wert angezeigt. Die Messsicherheit ist Signalstärke minus Rauschen. Je größer der Wert ist, desto sicherer funktioniert die Messung. Bei einer funktionierenden Messung sind die Werte > 10 dB. LEVEL TRANSMITTER 8136 • 4 … 20 mA/HART - Zweileiter...

  • Seite 113: Weitere Einstellungen - Störsignalausblendung

    Inbetriebnahme auch im Echokurvenfenster eingeblendet und mit der aktuellen Echokurve verglichen werden. Weitere Einstellungen - Folgende Gegebenheiten verursachen Störreflexionen und können Störsignalausblendung die Messung beeinträchtigen: • Hohe Stutzen • Behältereinbauten, wie Verstrebungen • Rührwerke LEVEL TRANSMITTER 8136 • 4 … 20 mA/HART - Zweileiter...
  • Seite 114 Wurde im Sensor bereits eine Störsignalausblendung angelegt, so er- scheint bei Anwahl "Störsignalausblendung" folgendes Menüfenster: Löschen: eine bereits angelegte Störsignalausblendung wird kom- plett gelöscht. Dies ist sinnvoll, wenn die angelegte Störsignalaus- LEVEL TRANSMITTER 8136 • 4 … 20 mA/HART - Zweileiter...
  • Seite 115 Reset Parametereinstellungen zurückgesetzt. Folgende Resetfunktionen stehen zur Verfügung: Auslieferungszustand: Wiederherstellen der Parametereinstellun- gen zum Zeitpunkt der Auslieferung ab Werk inkl. der auftragsspe- zifischen Einstellungen. Eine angelegte Störsignalausblendung, frei programmierte Linearisierungskurve sowie der Messwertspeicher werden gelöscht. LEVEL TRANSMITTER 8136 • 4 … 20 mA/HART - Zweileiter...
  • Seite 116 Daten" im Anhang Min.-Abgleich Empf. Messbereich, siehe "Techni- sche Daten" im Anhang Max.-Abgleich 0,000 m(d) Dämpfung 0,0 s Stromausgang 4 … 20 mA, < 3,6 mA Mode Stromausgang Min.-Strom 3,8 mA, Max.-Strom Min./Max. 20,5 mA Bedienung sper- Freigegeben LEVEL TRANSMITTER 8136 • 4 … 20 mA/HART - Zweileiter...

  • Seite 117: Sicherung Der Parametrierdaten

    Gerät auf ein anderes Gerät des gleichen Typs zu übertragen. Sollte ein Austausch des Sensors erforderlich sein, so wird das Anzeige- und Bedienmodul in das Austauschgerät gesteckt und die Daten ebenfalls im Menüpunkt "Sensordaten kopieren" in den Sensor geschrieben. LEVEL TRANSMITTER 8136 • 4 … 20 mA/HART - Zweileiter...

  • Seite 118: In Betrieb Nehmen Mit Pactware

    Eine Beschreibung des Updateablaufs ist ebenfalls im Internet verfügbar. Sicherung der Parametrierdaten Es wird empfohlen, die Parametrierdaten über PACTware zu dokumentieren bzw. zu speichern. Sie stehen damit für mehrfache Nutzung bzw. für Servicezwecke zur Verfügung. LEVEL TRANSMITTER 8136 • 4 … 20 mA/HART - Zweileiter...

  • Seite 119: In Betrieb Nehmen Mit Anderen Systemen

    Description (EDD) für DD-Bedienprogramme wie z. B. AMS™ und PDM zur Verfügung. Communicator 375, 475 Für das Gerät stehen Gerätebeschreibungen als DD bzw. EDD zur Parametrierung mit dem Field Communicator 375 bzw. 475 zur Verfügung. LEVEL TRANSMITTER 8136 • 4 … 20 mA/HART - Zweileiter...

  • Seite 120: Diagnose, Asset Management Und Service

    Messbedingungen bei der Inbetriebnahme. Veränderungen der Messbedingungen im Betrieb oder Anhaftungen am Sensor lassen sich so erkennen. Die Echokurve der Inbetriebnahme wird gespeichert über: • PC mit PACTware/DTM LEVEL TRANSMITTER 8136 • 4 … 20 mA/HART - Zweileiter...

  • Seite 121: Asset-Management-Funktion

    Messwert ist vorübergehend ungültig (z. B. während der Simula- tion). Diese Statusmeldung ist per Default inaktiv. Eine Aktivierung durch den Anwender über PACTware/DTM oder EDD ist möglich. Außerhalb der Spezifikation (Out of specification): Der Messwert ist unsicher, da die Gerätespezifikation überschritten ist (z. B. Elektro- niktemperatur). LEVEL TRANSMITTER 8136 • 4 … 20 mA/HART - Zweileiter...
  • Seite 122 – Gerät befindet sich noch – Ende der Einschaltphase in der Einschaltphase, der abwarten Ermittle Mess- Messwert konnte noch nicht – Dauer je nach Ausführung wert ermittelt werden und Parametrierung bis ca. 3 min. LEVEL TRANSMITTER 8136 • 4 … 20 mA/HART - Zweileiter...

  • Seite 123: Function Check

    – Simulation beenden – Automatisches Ende nach Simulation 60 Minuten abwarten aktiv Out of specification Die folgende Tabelle zeigt die Fehlercodes und Textmeldungen in der Statusmeldung "Out of specification" und gibt Hinweise zu Ursache und Beseitigung. LEVEL TRANSMITTER 8136 • 4 … 20 mA/HART - Zweileiter...
  • Seite 124 – Polarisationsrichtung ändern – Gerät mit höherer Empfind- lichkeit einsetzen M504 – Hardwaredefekt – Anschlüsse prüfen – Elektronik austauschen Fehler an einer Geräte- – Gerät zur Reparatur ein- schnittstelle senden LEVEL TRANSMITTER 8136 • 4 … 20 mA/HART - Zweileiter...

  • Seite 125: Störungen Beseitigen

    Die unten stehenden Tabellen geben typische Beispiele für anwen- fehlern bei Flüssigkeiten dungsbedingte Messfehler bei Flüssigkeiten an. Dabei wird unter- schieden zwischen Messfehlern bei: • Konstantem Füllstand • Befüllung • Entleerung LEVEL TRANSMITTER 8136 • 4 … 20 mA/HART - Zweileiter...
  • Seite 126 – Amplitude oder Ort eines Stör- – Ursache der veränderten signals hat sich geändert (z. B. Störsignale ermitteln, Stör- Kondensat, Produktablagerun- signalausblendung mit z. B. gen); Störsignalausblendung Kondensat durchführen passt nicht mehr LEVEL TRANSMITTER 8136 • 4 … 20 mA/HART - Zweileiter...
  • Seite 127 Sensor geht in die Überfüll- time Antenne beseitigen sicherheit. Es wird der max. – Sensor mit besser geeigneter Füllstand (0 m Distanz) sowie Antenne verwenden die Statusmeldung "Überfüllsi- cherheit" ausgegeben. LEVEL TRANSMITTER 8136 • 4 … 20 mA/HART - Zweileiter...

  • Seite 128: Verhalten Nach Störungsbeseitigung

    Falls vor Ort kein Elektronikeinsatz verfügbar ist, kann dieser über die für Sie zuständige Vertretung bestellt werden. Vorgehen im Reparaturfall Sollte eine Reparatur erforderlich sein, wenden Sie sich bitte an die für Sie zuständige Vertretung. LEVEL TRANSMITTER 8136 • 4 … 20 mA/HART - Zweileiter...

  • Seite 129: Ausbauen

    EG und den entsprechenden nationalen Gesetzen. Führen Sie das Gerät direkt einem spezialisierten Recyclingbetrieb zu und nutzen Sie dafür nicht die kommunalen Sammelstellen. Diese dürfen nur für privat genutzte Produkte gemäß WEEE-Richtlinie genutzt werden. LEVEL TRANSMITTER 8136 • 4 … 20 mA/HART - Zweileiter...

  • Seite 130: Anhang

    Max. Anzugsmoment Flanschschrauben Ʋ Überwurfflansch DN 80 5 Nm (3.689 lbf ft) Ʋ Adapterflansch DN 100 7 Nm (5.163 lbf ft) Max. Anzugsmoment für NPT-Kabelverschraubungen und Conduit-Rohre Ʋ Kunststoffgehäuse 10 Nm (7.376 lbf ft) LEVEL TRANSMITTER 8136 • 4 … 20 mA/HART - Zweileiter...
  • Seite 131 Ʋ Kunststoffhornantenne bis 20 m (65.62 ft) Elektronik mit erhöhter Empfindlichkeit Max. Messbereich 35 m (114.8 ft) Empfohlener Messbereich Ʋ Gekapseltes Antennensystem bis 10 m (32.81 ft) Ʋ Kunststoffhornantenne bis 20 m (65.62 ft) LEVEL TRANSMITTER 8136 • 4 … 20 mA/HART - Zweileiter...
  • Seite 132 Ʋ Mindestabstand zu Einbauten > 200 mm (7.874 in) Ʋ Reflektor Ebener Plattenreflektor Ʋ Störreflexionen größtes Störsignal 20 dB kleiner als Nutzsignal Messabweichung bei Flüssigkeiten Siehe folgende Diagramme Defaultwerte, können beliebig zugeordnet werden LEVEL TRANSMITTER 8136 • 4 … 20 mA/HART - Zweileiter...

  • Seite 133: Einflussgrößen Auf Die Messgenauigkeit Angaben Gelten Für Den Digitalen Messwert

    Temperaturdrift - Digitalausgang ±3 mm/10 K, max. 10 mm Zusätzliche Messabweichung durch < ±50 mm elektromagnetische Einstreuungen im Rahmen der EN 61326 Angaben gelten zusätzlich für den Stromausgang Temperaturdrift - Stromausgang ±0,03 %/10 K bezogen auf die 16 mA-Spanne bzw. max. ±0,3 % Abweichung am Stromausgang durch < ±15 µA Analog-Digital-Wandlung LEVEL TRANSMITTER 8136 • 4 … 20 mA/HART - Zweileiter...
  • Seite 134 2 m bei Schüttgutanwendungen, bis das Ausgangssignal zum ersten Mal 90 % seines Beharrungswertes angenommen hat (IEC 61298-2). Außerhalb des angegebenen Abstrahlwinkels hat die Energie des Radarsignals einen um 50 % (-3 dB) abge- senkten Pegel EIRP: Equivalent Isotropic Radiated Power LEVEL TRANSMITTER 8136 • 4 … 20 mA/HART - Zweileiter...
  • Seite 135 - beleuchtetes Anzeige- und Bedienmodul Ʋ Nicht-Ex-Gerät 16 … 36 V DC Ʋ Ex-ia-Gerät 16 … 30 V DC Verpolungsschutz Integriert Zulässige Restwelligkeit - Nicht-Ex-, Ex-ia-Gerät Ʋ für 9,6 V< U < 14 V ≤ 0,7 V (16 … 400 Hz) LEVEL TRANSMITTER 8136 • 4 … 20 mA/HART - Zweileiter...

  • Seite 136: Maße

    LEVEL TRANSMITTER 8136, Gewindeausführung SW 50 mm (1.97") G1½A / 1½ NPT ø 39 mm (1.54") Abb. 46: LEVEL TRANSMITTER 8136, Gewindeausführung G1½ und 1½ NPT IEC 61010-1 IEC 61010-1 LEVEL TRANSMITTER 8136 • 4 … 20 mA/HART - Zweileiter...
  • Seite 137 ø 39 mm (1.54") ø 68 mm (2.68") ø 84 mm (3.31") Abb. 47: LEVEL TRANSMITTER 8136, Hygieneanschluss Clamp 2" (ø64 mm) und 3" (ø91 mm) PN 16 DIN 32676, ISO 2852/316L Rohrverschraubung nach DIN 11851 DN 50 und DN 80 Tuchenhagen Varivent DN 32 LEVEL TRANSMITTER 8136 • 4 … 20 mA/HART - Zweileiter...

  • Seite 138: Level Transmitter 8136, Ausführung Mit Montagebügel

    2,5 mm (0.10") 75 mm (2.95") 107 mm (4.21") 9 mm (0.35") 115 mm (4.53") 12 mm (0.47") Abb. 48: LEVEL TRANSMITTER 8136, Montagebügel in 170 oder 300 mm Länge LEVEL TRANSMITTER 8136 • 4 … 20 mA/HART - Zweileiter...

  • Seite 139: Level Transmitter 8136, Ausführung Mit Überwurfflansch

    160 mm (4.63") (6.30") Abb. 49: LEVEL TRANSMITTER 8136, Montagebügel und Reflektor LEVEL TRANSMITTER 8136, Ausführung mit Überwurfflansch ø 107 mm ø 21 mm (4.21") (0.83") ø 75 mm (2.95") ø 115 mm (4.53") ø 156 mm (6.14") ø 200 mm (7.87") Abb. 50: LEVEL TRANSMITTER 8136, Überwurfflansch passend für DN 80 PN 16/ASME 3" 150lbs/JIS80 10K LEVEL TRANSMITTER 8136 • 4 … 20 mA/HART - Zweileiter...

  • Seite 140: Level Transmitter 8136, Ausführung Mit Adapterflansch

    11 Anhang LEVEL TRANSMITTER 8136, Ausführung mit Adapterflansch ø 75 mm (2.95") ø 98 mm (3.86") Abb. 51: LEVEL TRANSMITTER 8136, Adapterflansch Adapterflansch Dichtung LEVEL TRANSMITTER 8136 • 4 … 20 mA/HART - Zweileiter...
  • Seite 141 11 Anhang 11.3 Warenzeichen Alle verwendeten Marken sowie Handels- und Firmennamen sind Eigentum ihrer rechtmäßigen Eigentümer/Urheber. LEVEL TRANSMITTER 8136 • 4 … 20 mA/HART - Zweileiter...
