5 Raccordement à l'alimentation de tension
Schéma de raccorde-
ment
20
Nous recommandons de raccorder le détecteur LEVEL SWITCH 8112
de telle façon que le circuit de commutation soit ouvert en cas de
signalisation de seuil atteint, de rupture de ligne ou de panne (sécurité
positive).
Sert à la commande de relais, contacteurs électromagnétiques,
vannes magnétiques, avertisseurs sonores ou lumineux ainsi qu'à des
entrées d'API.
Avertissement !
Il n'y a aucune protection contre l'inversion de polarité. Veuillez
respecter la polarité des lignes de sortie.

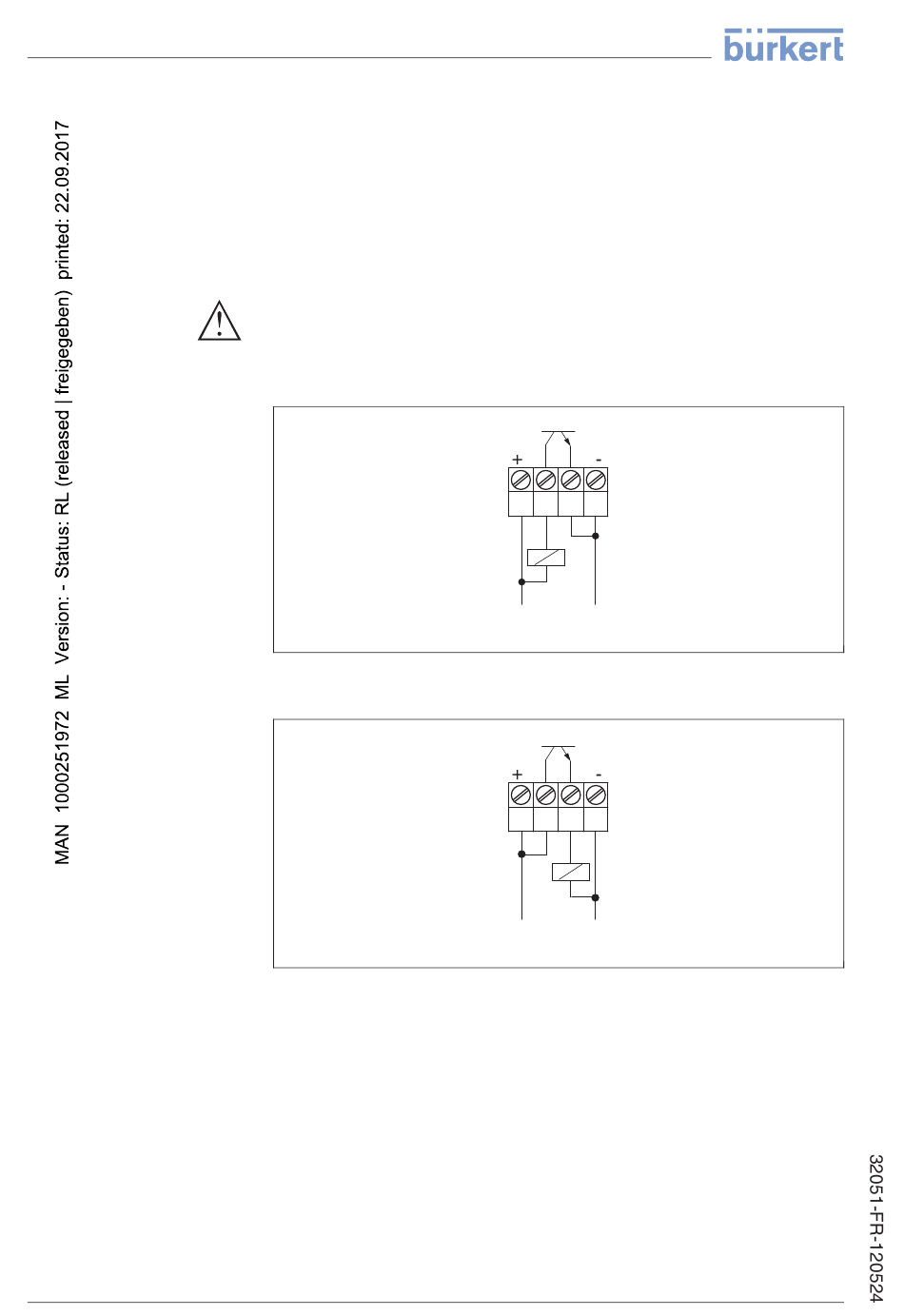

Fig. 11: Comportement NPN
Fig. 12: Comportement PNP
1 2 3 4
+
-
1 2 3 4
+
-
LEVEL SWITCH 8112 • avec sortie transistor
