Produktbeschreibung; Aufbau - bürkert LEVEL SWITCH 8112 Bedienungsanleitung

Lieferumfang
Komponenten
Typschild
LEVEL SWITCH 8112 • mit Transistorausgang

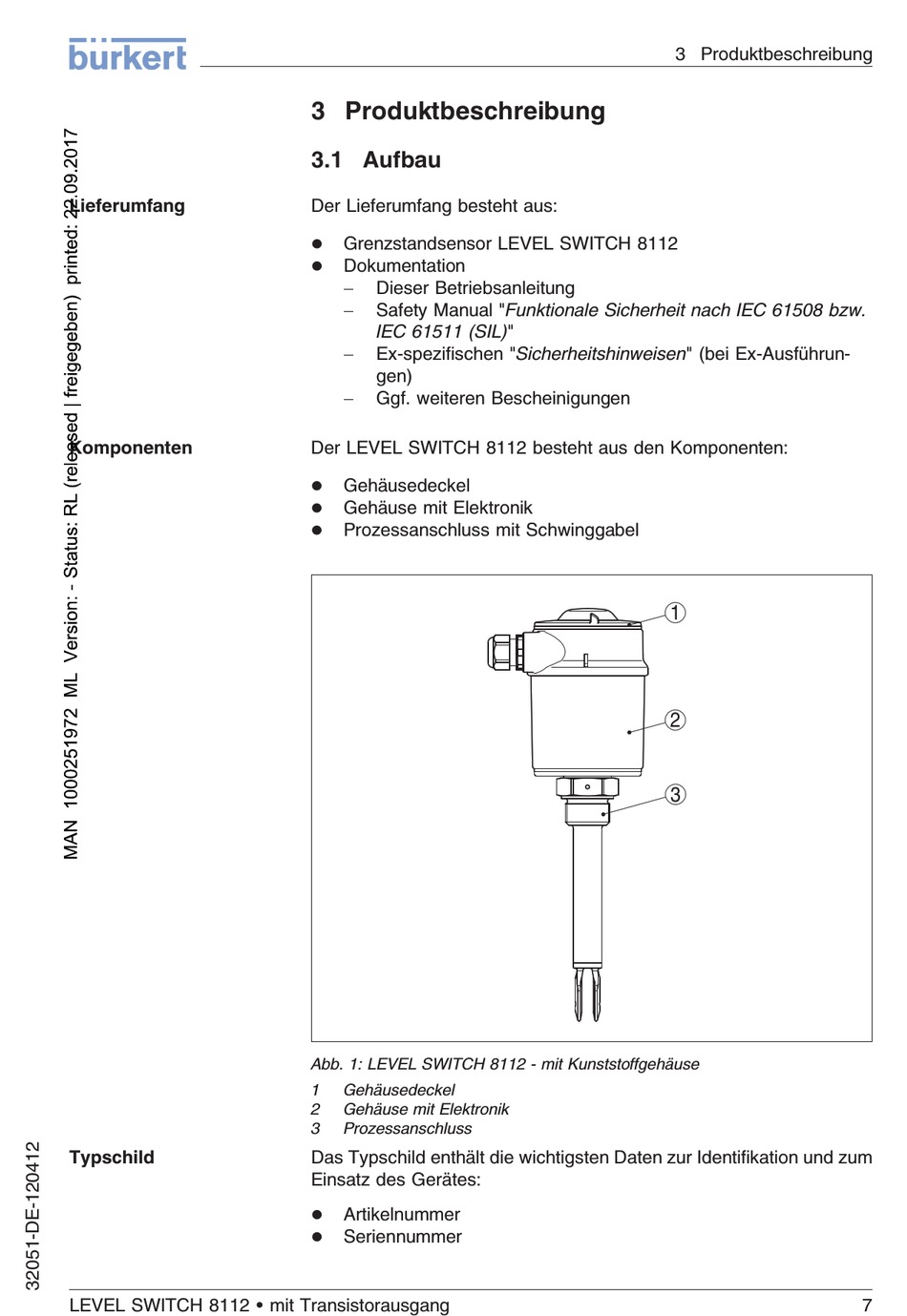

3 Produktbeschreibung

3.1 Aufbau

Der Lieferumfang besteht aus:
Grenzstandsensor LEVEL SWITCH 8112
l
Dokumentation
l
Dieser Betriebsanleitung
-
Safety Manual "Funktionale Sicherheit nach IEC 61508 bzw.
-
IEC 61511 (SIL)"
Ex-spezifischen "Sicherheitshinweisen" (bei Ex-Ausführun-
-
gen)
Ggf. weiteren Bescheinigungen
-
Der LEVEL SWITCH 8112 besteht aus den Komponenten:
Gehäusedeckel
l
Gehäuse mit Elektronik
l
Prozessanschluss mit Schwinggabel
l
Abb. 1: LEVEL SWITCH 8112 - mit Kunststoffgehäuse
1
Gehäusedeckel
2
Gehäuse mit Elektronik
3
Prozessanschluss
Das Typschild enthält die wichtigsten Daten zur Identifikation und zum
Einsatz des Gerätes:
Artikelnummer
l
Seriennummer
l
3 Produktbeschreibung
1
2
3
7
