5 An die Spannungsversorgung anschließen
Elektronik- und An-
schlussraum
Anschlussplan
18
2
Überwurfmutter der Kabelverschraubung lösen
3 Anschlusskabel ca. 10 cm (4 in) abmanteln, Aderenden ca. 1 cm
(0.4 in) abisolieren
4
Kabel durch die Kabelverschraubung in den Sensor schieben
5
Anschlussklemmen mit einem Schraubendreher öffnen
6
Aderenden nach Anschlussplan in die offenen Klemmen stecken
7
Anschlussklemmen mit einem Schraubendreher festziehen
8
Korrekten Sitz der Leitungen in den Klemmen durch leichtes
Ziehen prüfen
9
Überwurfmutter der Kabelverschraubung fest anziehen. Der
Dichtring muss das Kabel komplett umschließen
10 Gehäusedeckel verschrauben
Der elektrische Anschluss ist somit fertig gestellt.
5.3 Anschlussplan Einkammergehäuse
5

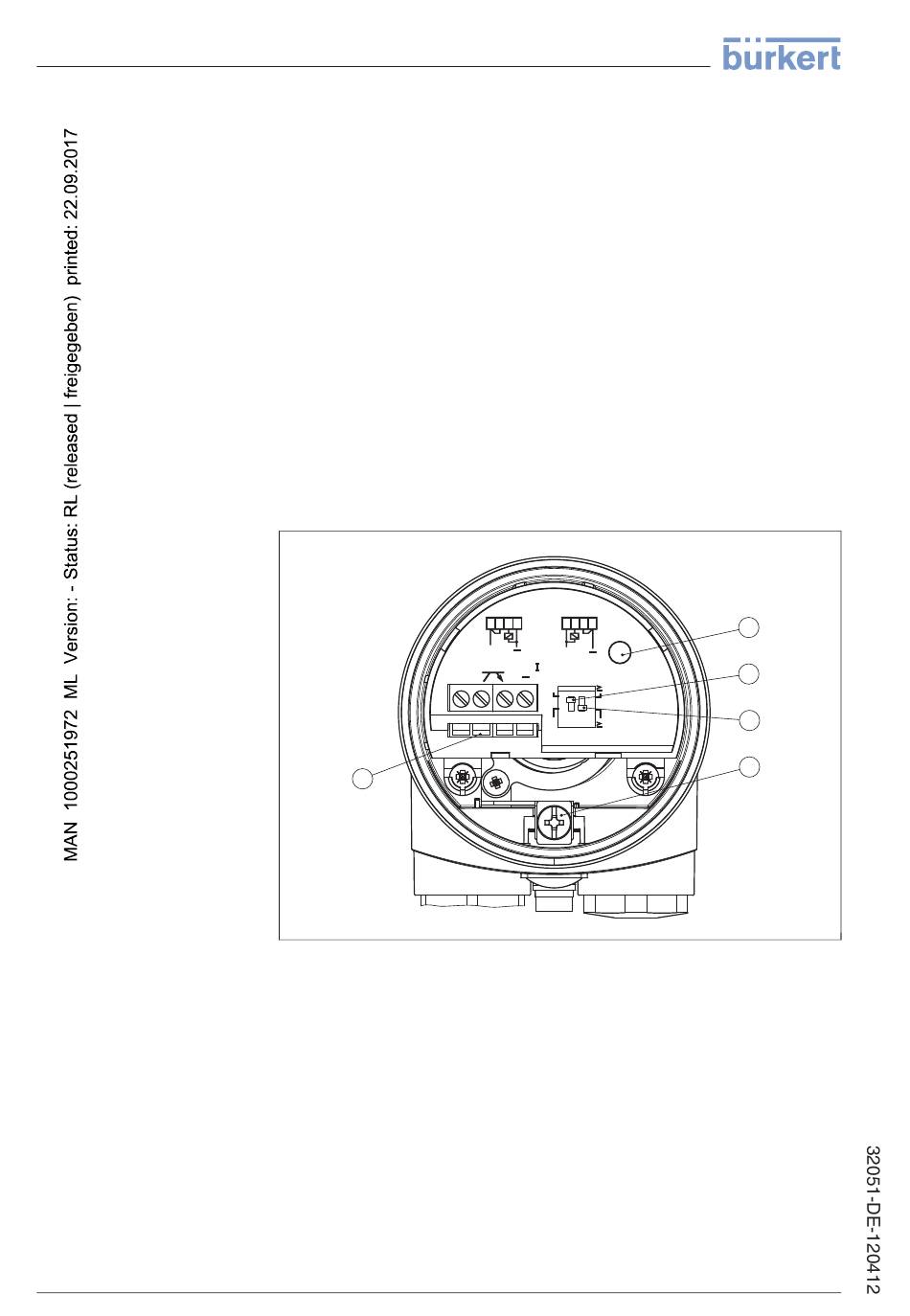

Abb. 10: Elektronik- und Anschlussraum Einkammergehäuse
1
Kontrollleuchte
2
DIL-Schalter zur Betriebsartenumschaltung
3
DIL-Schalter zur Schaltpunktanpassung
4
Erdungsklemme
5
Anschlussklemmen
Wir empfehlen den LEVEL SWITCH 8112 so anzuschließen, dass der
Schaltstromkreis bei Grenzstandmeldung, Leitungsbruch oder Stö-
rung geöffnet ist (sicherer Zustand).
Zum Ansteuern von Relais, Schützen, Magnetventilen, Leuchtmel-
dern, Hupen sowie von SPS-Eingängen.
T
1 2 3 4 PNP 2 3 4
1 NPN
+
+
1 0 - 5 5 V D C
m a x 4 0 0 m A
o u t
+
0, 5 g / cm 3
A
0,7 g / cm 3
B
1 2 3 4
LEVEL SWITCH 8112 • mit Transistorausgang
1
2
3
4
