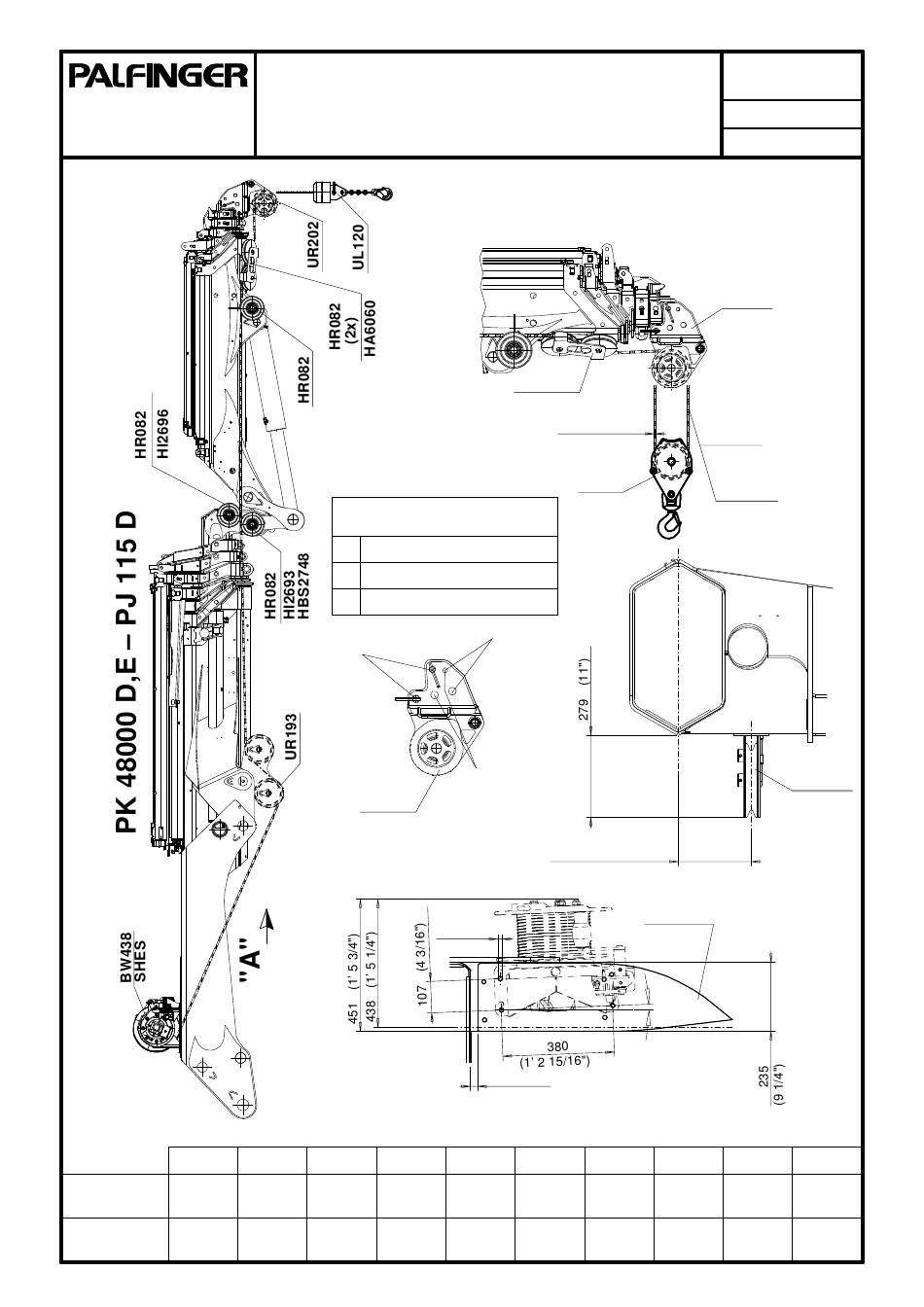

Palfinger PK 48000 Betriebsanleitung Seite 108

Technische Information
Technical information
Information technique
SHES 2.2 EZ1436
Gewicht:
105 kg
Weight:
231 lbs
Poids:
Verwendung:
PK48000A– PK48000A–
Application:
PK48000G PK48000G
Emploi:
PK 48000 – Seilwindenaufbau
SHES 2.3
– Cable winch assembly
PJ 115 D
– Montage du treuil a cable
Absteckkombination
Combination plan
Plan de combination
max. 3150 kg
A
max. 6950 lbs
max. 2200 kg
B
max. 4850 lbs
max. 600 kg
C
max. 1323 lbs
A
UR202
HT4966 UR193
33 kg 16 kg 29 kg
73 lbs 35 lbs 64 lbs
PK48000A– PK48000C–
PK48000G PK48000G
PJ 115 D
max. 3150 kg
max.6950 lbs
HR082
HA6060
Ö 10 (3/8")
UL121
"A"
C
B
249 (9 13/16")
M16
25 (1")
Konstruktionsänderungen vorbehalten, fertigungstechn. Toleranzen müssen berücksichtigt werden.
Subject to change, production tolerances have to be taken into account.
Sous reserve de modifications de conception. Les tolerances relatives a la technique de production doivent etre prises en conside
HR082 HA6060 UR202
5 kg 2 kg 27 kg
11 lbs 4 lbs 60 lbs
PJ115C– PJ115C– PJ115C–
PJ115D PJ115D PJ115D
Blatt – Page – Feuile
DTS409SGA/08
Seite
Page 0300
Feuile
Ausgabe
Edition 03/2000
Edition
UR202
2 strängig
2 strand
a 2 cables
EZ1436
65 m
213' 3 1/16"
EZ293
52 m
170' 7 1/4"
UR193
HT4966
2.2Ä
UL120 UL121
35 kg 36 kg
77 lbs 79 lbs
PJ115C– PJ115C–
PJ115D PJ115D
