Kurzbeschreibung EU5C-SWD-SERCOS Gateway
3 Kurzbeschreibung EU5C-SWD-SERCOS Gateway
3.1
Funktion
SmartWire-DT Gateway | EU5C-SWD-SERCOS
DOC160805UM01DE | Revision 1 | Deutsch | 2017-02 | Freigegeben | Öffentlich
Das EU5C-SWD-SERCOS Gateway integriert ein SmartWire-DT-Netzwerk
in ein Sercos-Netzwerk. Hierzu stellt das Gateway eine Datenverbindung
zwischen den Teilnehmern des untergeordneten SmartWire-DT-Netzwerks
und einem Master-Gerät bzw. einer Steuerung in dem übergeordneten
Sercos-Netzwerk her.
Das Gateway ist bezogen auf das SmartWire-DT-Netzwerk ein Master-
Gerät (auch „Koordinator" genannt), bezogen auf das Sercos-Netzwerk ein
modularer Slave. Es bildet dabei gegenüber dem Sercos-Master jeden
angeschlossenen SmartWire-DT-Teilnehmer als einzelnes Modul ab.
Die zyklischen Prozessdaten werden transparent zwischen den beiden
Netzwerken übertragen.
Es können bis zu 99 SmartWire-DT-Teilnehmer an einem Gateway
betrieben und 492 Byte im Summenrahmen an Ein- und Ausgangsdaten in
Sercos ausgetauscht werden.
Die maximale Anzahl der zyklischen Empfangsdaten („Consumed Data"
inklusive „Connection Control" und „IO Control") als Sercos-Slave beträgt
246 Byte, die der zyklischen Sendedaten („Produced Data" inklusive
„Connection Control" und „IO Status") ebenfalls 246 Byte.

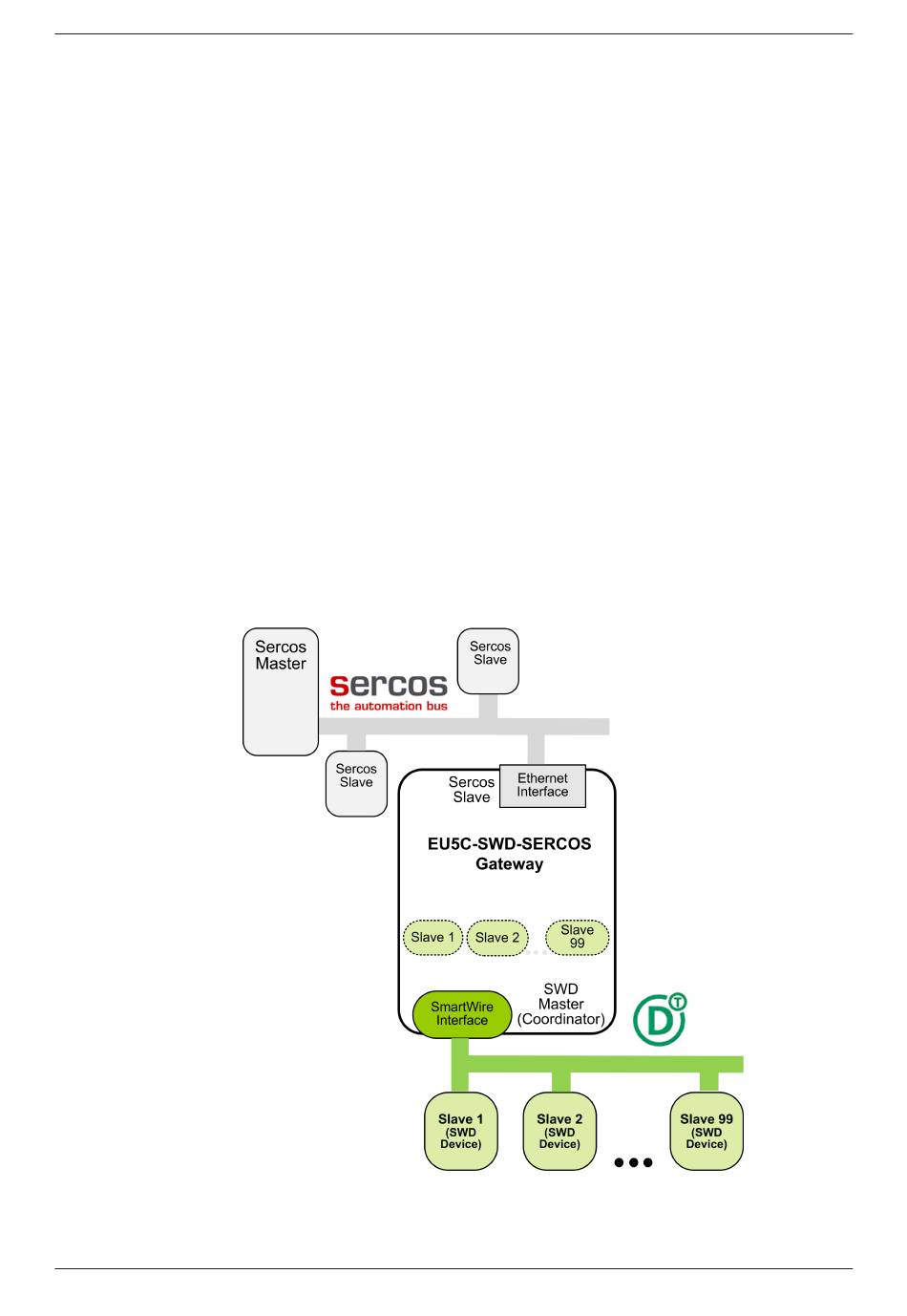

Abbildung 1: Datenfluss EU5C-SWD-SERCOS Gateway
