Azyklische Kommunikation

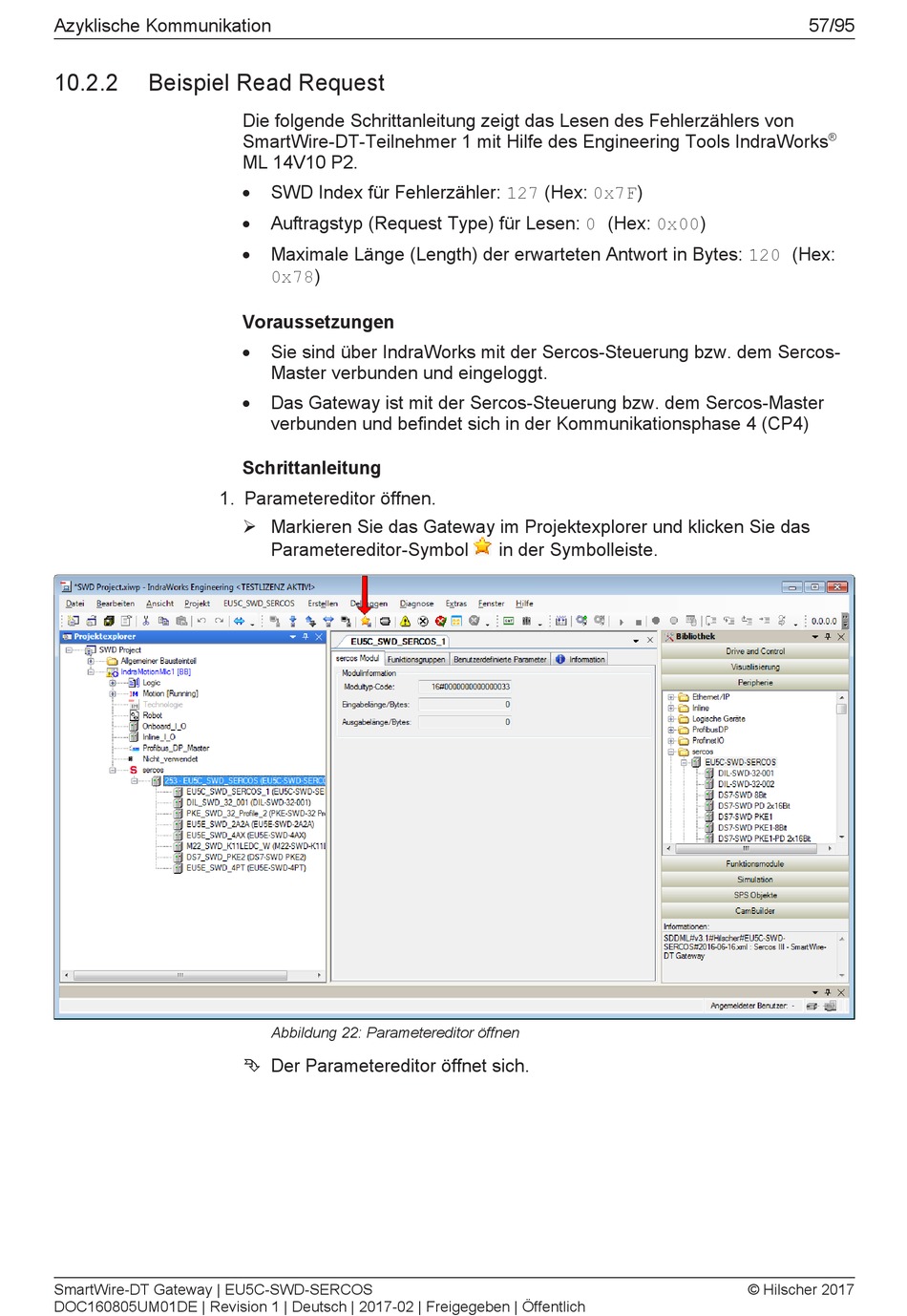

10.2.2
Beispiel Read Request
1. Parametereditor öffnen.
SmartWire-DT Gateway | EU5C-SWD-SERCOS
DOC160805UM01DE | Revision 1 | Deutsch | 2017-02 | Freigegeben | Öffentlich
Die folgende Schrittanleitung zeigt das Lesen des Fehlerzählers von
SmartWire-DT-Teilnehmer 1 mit Hilfe des Engineering Tools IndraWorks
ML 14V10 P2.
SWD Index für Fehlerzähler: 127 (Hex: 0x7F)
·
Auftragstyp (Request Type) für Lesen: 0 (Hex: 0x00)
·
Maximale Länge (Length) der erwarteten Antwort in Bytes: 120 (Hex:
·
0x78)
Voraussetzungen
·
Sie sind über IndraWorks mit der Sercos-Steuerung bzw. dem Sercos-
Master verbunden und eingeloggt.
Das Gateway ist mit der Sercos-Steuerung bzw. dem Sercos-Master
·
verbunden und befindet sich in der Kommunikationsphase 4 (CP4)
Schrittanleitung
Ø Markieren Sie das Gateway im Projektexplorer und klicken Sie das
Parametereditor-Symbol
Abbildung 22: Parametereditor öffnen
Ê Der Parametereditor öffnet sich.
in der Symbolleiste.
57/95
®
© Hilscher 2017
