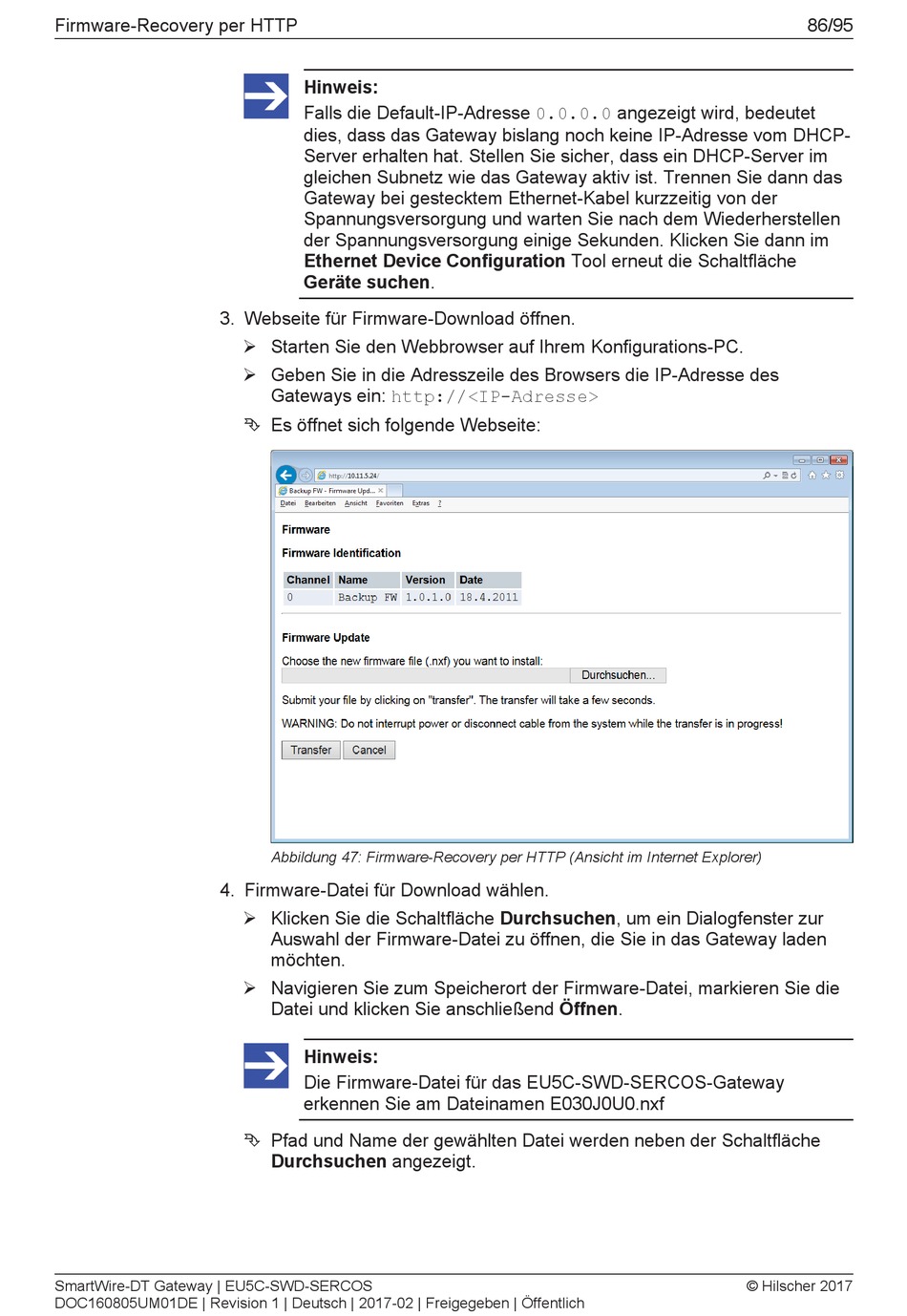

Firmware-Recovery per HTTP
3. Webseite für Firmware-Download öffnen.
4. Firmware-Datei für Download wählen.
SmartWire-DT Gateway | EU5C-SWD-SERCOS
DOC160805UM01DE | Revision 1 | Deutsch | 2017-02 | Freigegeben | Öffentlich
Hinweis:
Falls die Default-IP-Adresse 0.0.0.0 angezeigt wird, bedeutet
dies, dass das Gateway bislang noch keine IP-Adresse vom DHCP-
Server erhalten hat. Stellen Sie sicher, dass ein DHCP-Server im
gleichen Subnetz wie das Gateway aktiv ist. Trennen Sie dann das
Gateway bei gestecktem Ethernet-Kabel kurzzeitig von der
Spannungsversorgung und warten Sie nach dem Wiederherstellen
der Spannungsversorgung einige Sekunden. Klicken Sie dann im
Ethernet Device Configuration Tool erneut die Schaltfläche
Geräte suchen.
Ø Starten Sie den Webbrowser auf Ihrem Konfigurations-PC.
Ø Geben Sie in die Adresszeile des Browsers die IP-Adresse des
Gateways ein: http://<IP-Adresse>
Ê Es öffnet sich folgende Webseite:
Abbildung 47: Firmware-Recovery per HTTP (Ansicht im Internet Explorer)
Ø Klicken Sie die Schaltfläche Durchsuchen, um ein Dialogfenster zur
Auswahl der Firmware-Datei zu öffnen, die Sie in das Gateway laden
möchten.
Ø Navigieren Sie zum Speicherort der Firmware-Datei, markieren Sie die
Datei und klicken Sie anschließend Öffnen.
Hinweis:
Die Firmware-Datei für das EU5C-SWD-SERCOS-Gateway
erkennen Sie am Dateinamen E030J0U0.nxf
Ê Pfad und Name der gewählten Datei werden neben der Schaltfläche
Durchsuchen angezeigt.
86/95
© Hilscher 2017
