Geräteansicht, Anschlüsse und LEDs
5 Geräteansicht, Anschlüsse und LEDs
5.1 Geräteansicht
SmartWire-DT Gateway | EU5C-SWD-SERCOS
DOC160805UM01DE | Revision 1 | Deutsch | 2017-02 | Freigegeben | Öffentlich

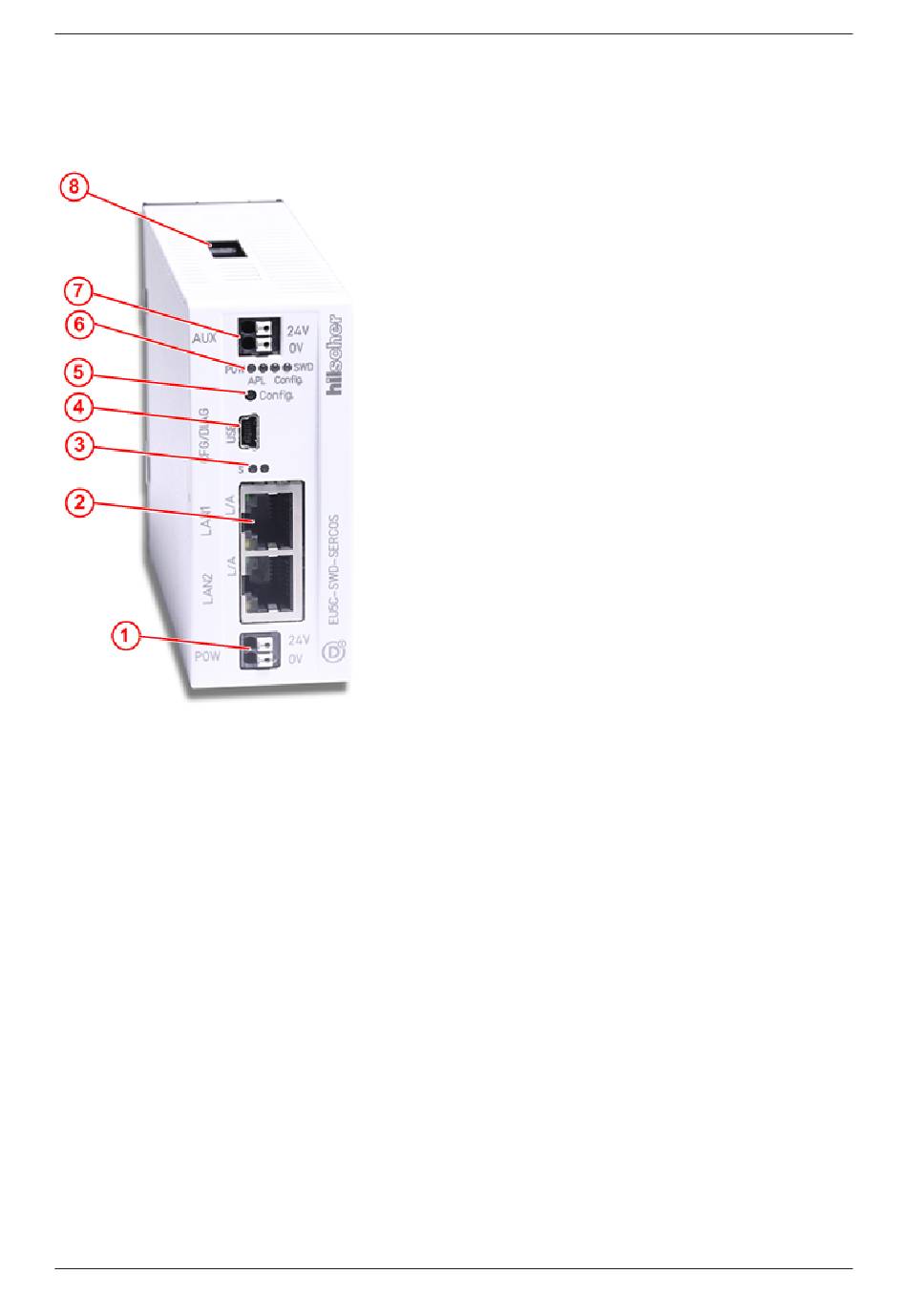

Tabelle 11: Frontansicht EU5C-SWD-SERCOS Gateway
(1) 24-V-Spannungsversorgung POW
(2) Sercos-Anschluss (RJ45)
(3) LEDs für den Sercos-Busstatus (für Details siehe folgenden
Abschnitt)
(4) Mini-USB-Anschluss
(5) Konfigurations-Taste
(6) LEDs für die Anzeige der Gateway-Funktionen (für Details
siehe folgenden Abschnitt)
(7) 24-V-Spannungsversorgung AUX
(8) SmartWire-DT Anschluss (Stiftleiste, 8-polig)
