Firmware aktualisieren

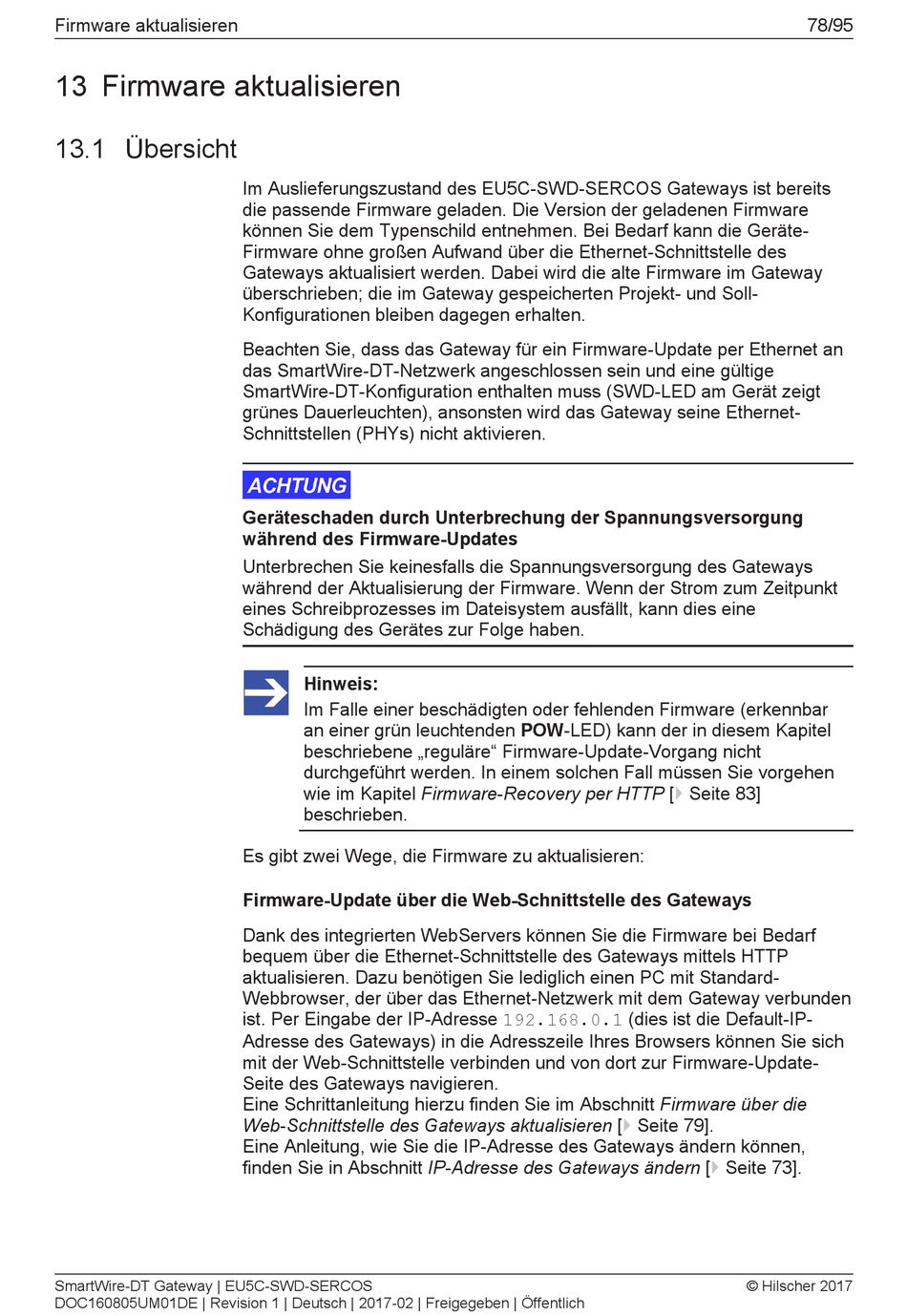

13 Firmware aktualisieren
13.1 Übersicht
SmartWire-DT Gateway | EU5C-SWD-SERCOS
DOC160805UM01DE | Revision 1 | Deutsch | 2017-02 | Freigegeben | Öffentlich
Im Auslieferungszustand des EU5C-SWD-SERCOS Gateways ist bereits
die passende Firmware geladen. Die Version der geladenen Firmware
können Sie dem Typenschild entnehmen. Bei Bedarf kann die Geräte-
Firmware ohne großen Aufwand über die Ethernet-Schnittstelle des
Gateways aktualisiert werden. Dabei wird die alte Firmware im Gateway
überschrieben; die im Gateway gespeicherten Projekt- und Soll-
Konfigurationen bleiben dagegen erhalten.
Beachten Sie, dass das Gateway für ein Firmware-Update per Ethernet an
das SmartWire-DT-Netzwerk angeschlossen sein und eine gültige
SmartWire-DT-Konfiguration enthalten muss (SWD-LED am Gerät zeigt
grünes Dauerleuchten), ansonsten wird das Gateway seine Ethernet-
Schnittstellen (PHYs) nicht aktivieren.
Geräteschaden durch Unterbrechung der Spannungsversorgung
während des Firmware-Updates
Unterbrechen Sie keinesfalls die Spannungsversorgung des Gateways
während der Aktualisierung der Firmware. Wenn der Strom zum Zeitpunkt
eines Schreibprozesses im Dateisystem ausfällt, kann dies eine
Schädigung des Gerätes zur Folge haben.
Hinweis:
Im Falle einer beschädigten oder fehlenden Firmware (erkennbar
an einer grün leuchtenden POW-LED) kann der in diesem Kapitel
beschriebene „reguläre" Firmware-Update-Vorgang nicht
durchgeführt werden. In einem solchen Fall müssen Sie vorgehen
wie im Kapitel Firmware-Recovery per HTTP [} Seite 83]
beschrieben.
Es gibt zwei Wege, die Firmware zu aktualisieren:
Firmware-Update über die Web-Schnittstelle des Gateways
Dank des integrierten WebServers können Sie die Firmware bei Bedarf
bequem über die Ethernet-Schnittstelle des Gateways mittels HTTP
aktualisieren. Dazu benötigen Sie lediglich einen PC mit Standard-
Webbrowser, der über das Ethernet-Netzwerk mit dem Gateway verbunden
ist. Per Eingabe der IP-Adresse 192.168.0.1 (dies ist die Default-IP-
Adresse des Gateways) in die Adresszeile Ihres Browsers können Sie sich
mit der Web-Schnittstelle verbinden und von dort zur Firmware-Update-
Seite des Gateways navigieren.
Eine Schrittanleitung hierzu finden Sie im Abschnitt Firmware über die
Web-Schnittstelle des Gateways aktualisieren [} Seite 79].
Eine Anleitung, wie Sie die IP-Adresse des Gateways ändern können,
finden Sie in Abschnitt IP-Adresse des Gateways ändern [} Seite 73].
78/95
© Hilscher 2017
