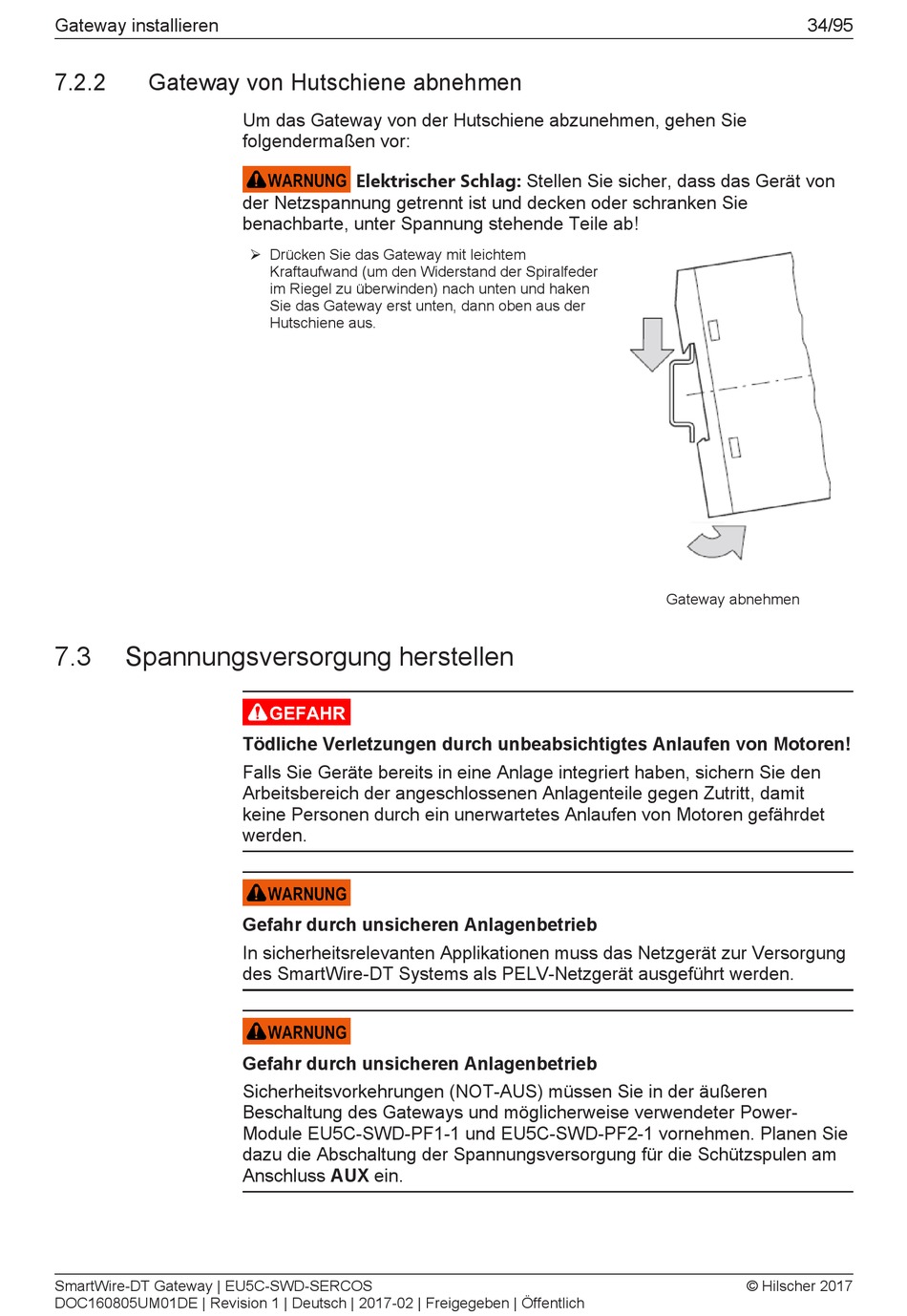

Gateway installieren
7.2.2
Gateway von Hutschiene abnehmen
7.3
Spannungsversorgung herstellen
SmartWire-DT Gateway | EU5C-SWD-SERCOS
DOC160805UM01DE | Revision 1 | Deutsch | 2017-02 | Freigegeben | Öffentlich
Um das Gateway von der Hutschiene abzunehmen, gehen Sie
folgendermaßen vor:
Elektrischer Schlag: Stellen Sie sicher, dass das Gerät von
der Netzspannung getrennt ist und decken oder schranken Sie
benachbarte, unter Spannung stehende Teile ab!
Ø Drücken Sie das Gateway mit leichtem
Kraftaufwand (um den Widerstand der Spiralfeder
im Riegel zu überwinden) nach unten und haken
Sie das Gateway erst unten, dann oben aus der
Hutschiene aus.
Tödliche Verletzungen durch unbeabsichtigtes Anlaufen von Motoren!
Falls Sie Geräte bereits in eine Anlage integriert haben, sichern Sie den
Arbeitsbereich der angeschlossenen Anlagenteile gegen Zutritt, damit
keine Personen durch ein unerwartetes Anlaufen von Motoren gefährdet
werden.
Gefahr durch unsicheren Anlagenbetrieb
In sicherheitsrelevanten Applikationen muss das Netzgerät zur Versorgung
des SmartWire-DT Systems als PELV-Netzgerät ausgeführt werden.
Gefahr durch unsicheren Anlagenbetrieb
Sicherheitsvorkehrungen (NOT-AUS) müssen Sie in der äußeren
Beschaltung des Gateways und möglicherweise verwendeter Power-
Module EU5C-SWD-PF1-1 und EU5C-SWD-PF2-1 vornehmen. Planen Sie
dazu die Abschaltung der Spannungsversorgung für die Schützspulen am
Anschluss AUX ein.
34/95
Gateway abnehmen
