Diagnose
SmartWire-DT Gateway | EU5C-SWD-SERCOS
DOC160805UM01DE | Revision 1 | Deutsch | 2017-02 | Freigegeben | Öffentlich

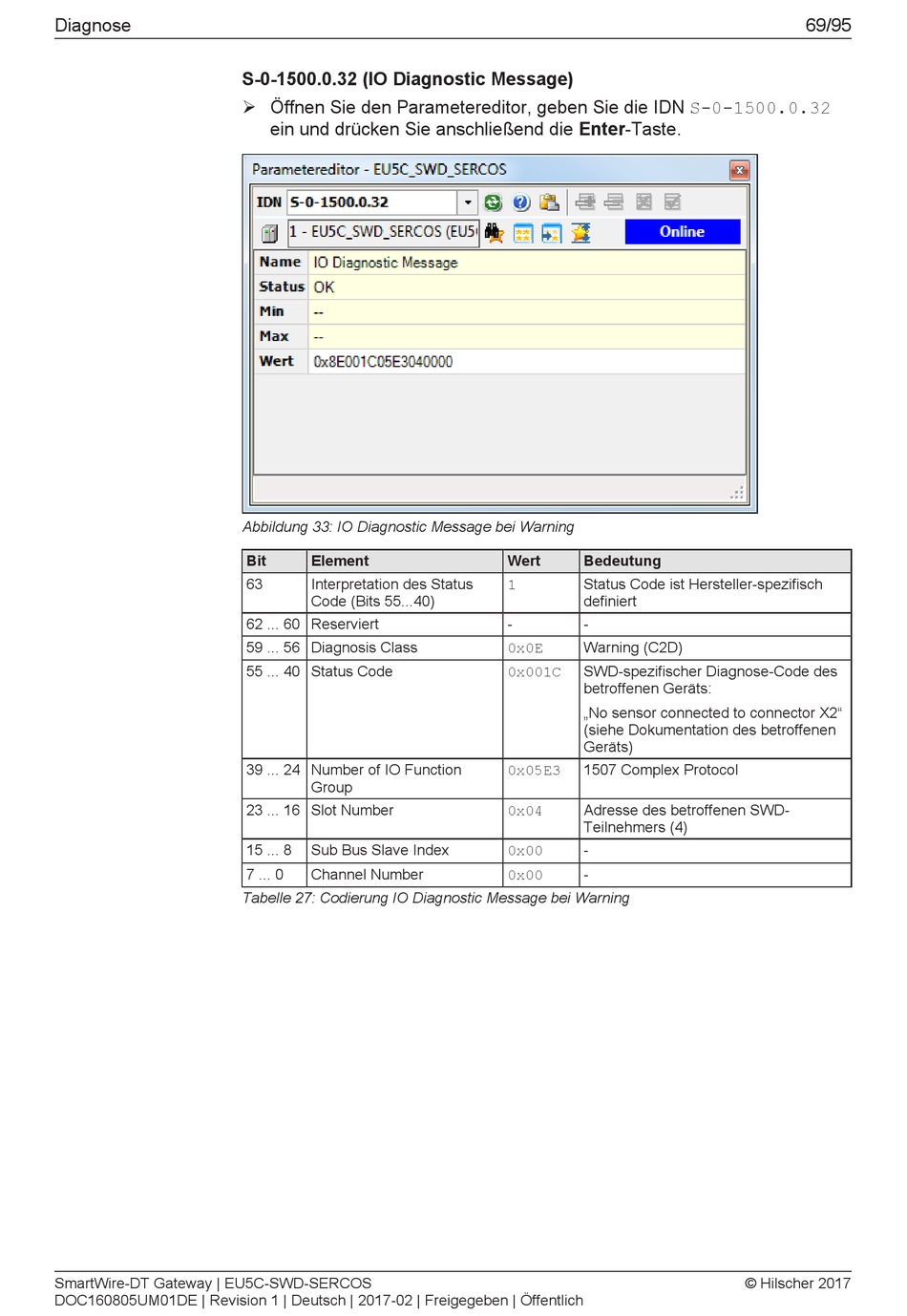

S-0-1500.0.32 (IO Diagnostic Message)
Ø Öffnen Sie den Parametereditor, geben Sie die IDN S-0-1500.0.32
ein und drücken Sie anschließend die Enter-Taste.
Abbildung 33: IO Diagnostic Message bei Warning
Bit
Element
63
Interpretation des Status
Code (Bits 55...40)
62 ... 60 Reserviert
59 ... 56 Diagnosis Class
55 ... 40 Status Code
39 ... 24 Number of IO Function
Group
23 ... 16 Slot Number
15 ... 8
Sub Bus Slave Index
7 ... 0
Channel Number
Tabelle 27: Codierung IO Diagnostic Message bei Warning
Wert
Bedeutung
Status Code ist Hersteller-spezifisch
1
definiert
-
-
Warning (C2D)
0x0E
SWD-spezifischer Diagnose-Code des
0x001C
betroffenen Geräts:
„No sensor connected to connector X2"
(siehe Dokumentation des betroffenen
Geräts)
1507 Complex Protocol
0x05E3
Adresse des betroffenen SWD-
0x04
Teilnehmers (4)
-
0x00
-
0x00
69/95
