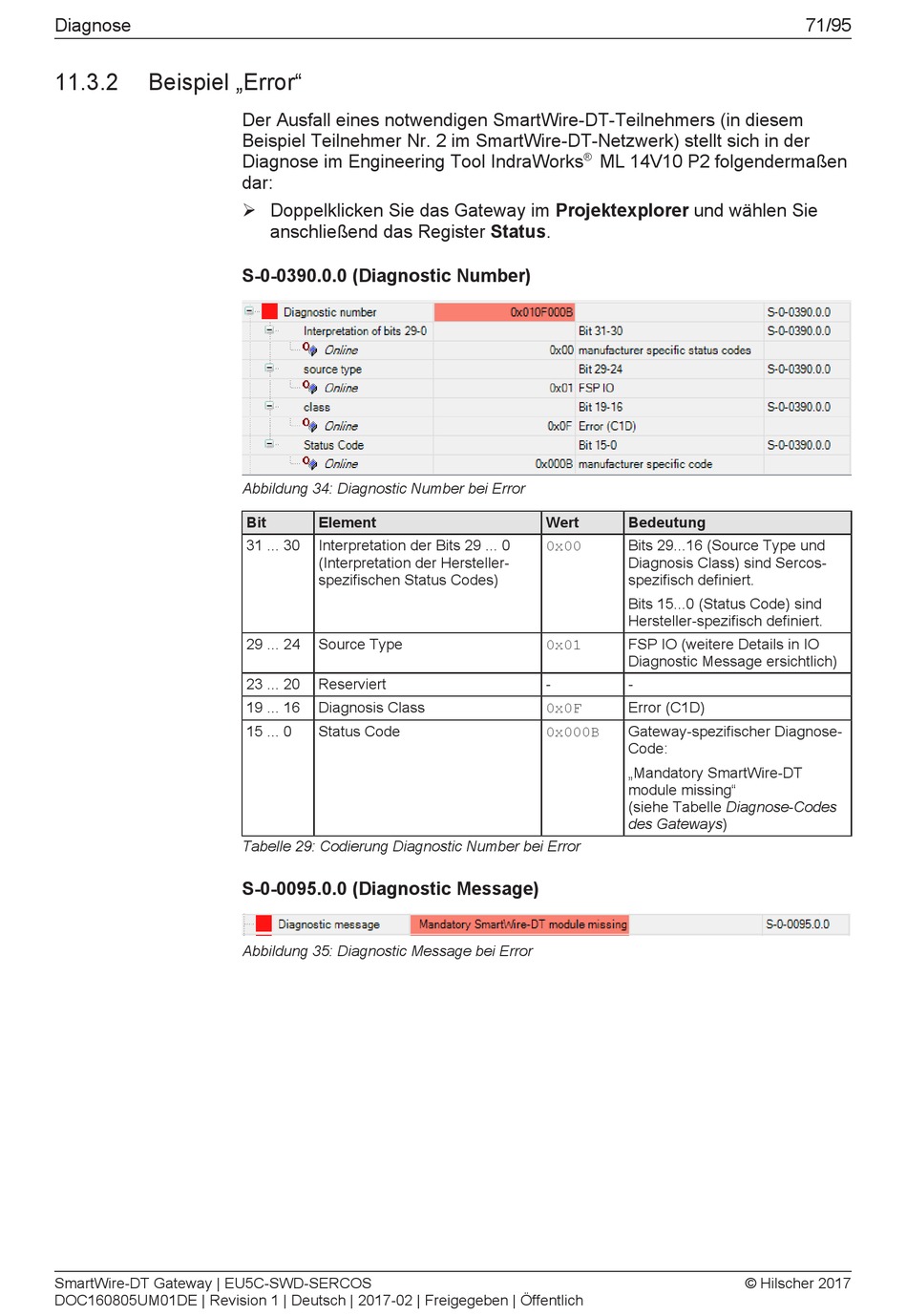

11.3.2 Beispiel „Error"
SmartWire-DT Gateway | EU5C-SWD-SERCOS
DOC160805UM01DE | Revision 1 | Deutsch | 2017-02 | Freigegeben | Öffentlich
Der Ausfall eines notwendigen SmartWire-DT-Teilnehmers (in diesem
Beispiel Teilnehmer Nr. 2 im SmartWire-DT-Netzwerk) stellt sich in der
Diagnose im Engineering Tool IndraWorks
dar:
Ø Doppelklicken Sie das Gateway im Projektexplorer und wählen Sie
anschließend das Register Status.
S-0-0390.0.0 (Diagnostic Number)
Abbildung 34: Diagnostic Number bei Error
Bit Element
31 ... 30 Interpretation der Bits 29 ... 0
(Interpretation der Hersteller-
spezifischen Status Codes)
29 ... 24 Source Type
23 ... 20 Reserviert
19 ... 16 Diagnosis Class
15 ... 0 Status Code
Tabelle 29: Codierung Diagnostic Number bei Error
S-0-0095.0.0 (Diagnostic Message)
Abbildung 35: Diagnostic Message bei Error
®
ML 14V10 P2 folgendermaßen
Wert Bedeutung
Bits 29...16 (Source Type und
0x00
Diagnosis Class) sind Sercos-
spezifisch definiert.
Bits 15...0 (Status Code) sind
Hersteller-spezifisch definiert.
FSP IO (weitere Details in IO
0x01
Diagnostic Message ersichtlich)
- -
Error (C1D)
0x0F
Gateway-spezifischer Diagnose-
0x000B
Code:
„Mandatory SmartWire-DT
module missing"
(siehe Tabelle Diagnose-Codes
des Gateways)
