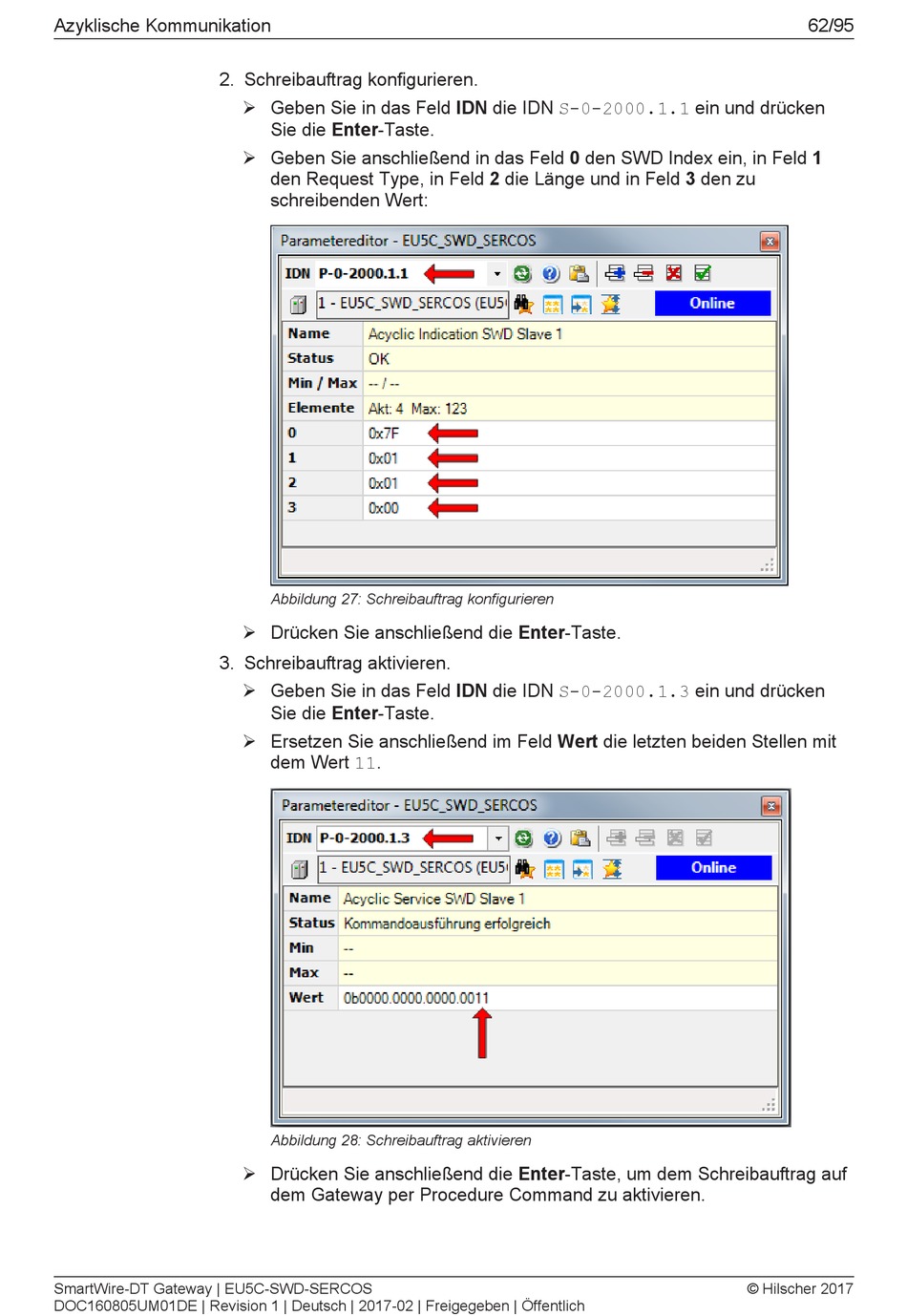

Azyklische Kommunikation
2. Schreibauftrag konfigurieren.
3. Schreibauftrag aktivieren.
SmartWire-DT Gateway | EU5C-SWD-SERCOS
DOC160805UM01DE | Revision 1 | Deutsch | 2017-02 | Freigegeben | Öffentlich
Ø Geben Sie in das Feld IDN die IDN S-0-2000.1.1 ein und drücken
Sie die Enter-Taste.
Ø Geben Sie anschließend in das Feld 0 den SWD Index ein, in Feld 1
den Request Type, in Feld 2 die Länge und in Feld 3 den zu
schreibenden Wert:
Abbildung 27: Schreibauftrag konfigurieren
Ø Drücken Sie anschließend die Enter-Taste.
Ø Geben Sie in das Feld IDN die IDN S-0-2000.1.3 ein und drücken
Sie die Enter-Taste.
Ø Ersetzen Sie anschließend im Feld Wert die letzten beiden Stellen mit
dem Wert 11.
Abbildung 28: Schreibauftrag aktivieren
Ø Drücken Sie anschließend die Enter-Taste, um dem Schreibauftrag auf
dem Gateway per Procedure Command zu aktivieren.
62/95
