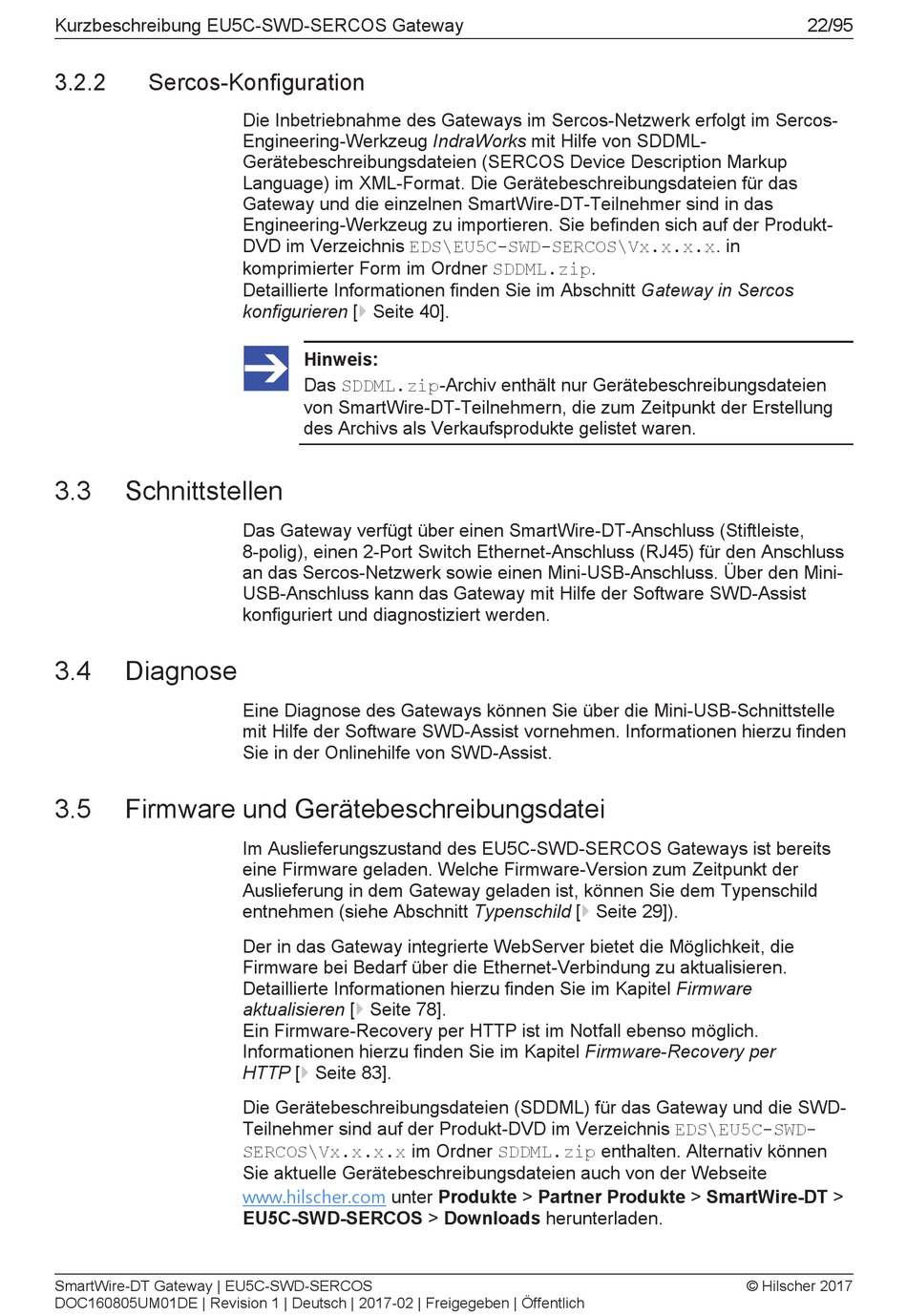

Kurzbeschreibung EU5C-SWD-SERCOS Gateway
3.2.2
Sercos-Konfiguration
3.3
Schnittstellen
3.4
Diagnose
3.5
Firmware und Gerätebeschreibungsdatei
SmartWire-DT Gateway | EU5C-SWD-SERCOS
DOC160805UM01DE | Revision 1 | Deutsch | 2017-02 | Freigegeben | Öffentlich
Die Inbetriebnahme des Gateways im Sercos-Netzwerk erfolgt im Sercos-
Engineering-Werkzeug IndraWorks mit Hilfe von SDDML-
Gerätebeschreibungsdateien (SERCOS Device Description Markup
Language) im XML-Format. Die Gerätebeschreibungsdateien für das
Gateway und die einzelnen SmartWire-DT-Teilnehmer sind in das
Engineering-Werkzeug zu importieren. Sie befinden sich auf der Produkt-
DVD im Verzeichnis EDS\EU5C-SWD-SERCOS\Vx.x.x.x. in
komprimierter Form im Ordner SDDML.zip.
Detaillierte Informationen finden Sie im Abschnitt Gateway in Sercos
konfigurieren [} Seite 40].
Hinweis:
Das SDDML.zip-Archiv enthält nur Gerätebeschreibungsdateien
von SmartWire-DT-Teilnehmern, die zum Zeitpunkt der Erstellung
des Archivs als Verkaufsprodukte gelistet waren.
Das Gateway verfügt über einen SmartWire-DT-Anschluss (Stiftleiste,
8‑polig), einen 2-Port Switch Ethernet-Anschluss (RJ45) für den Anschluss
an das Sercos-Netzwerk sowie einen Mini-USB-Anschluss. Über den Mini-
USB-Anschluss kann das Gateway mit Hilfe der Software SWD-Assist
konfiguriert und diagnostiziert werden.
Eine Diagnose des Gateways können Sie über die Mini-USB-Schnittstelle
mit Hilfe der Software SWD-Assist vornehmen. Informationen hierzu finden
Sie in der Onlinehilfe von SWD-Assist.
Im Auslieferungszustand des EU5C-SWD-SERCOS Gateways ist bereits
eine Firmware geladen. Welche Firmware-Version zum Zeitpunkt der
Auslieferung in dem Gateway geladen ist, können Sie dem Typenschild
entnehmen (siehe Abschnitt Typenschild [} Seite 29]).
Der in das Gateway integrierte WebServer bietet die Möglichkeit, die
Firmware bei Bedarf über die Ethernet-Verbindung zu aktualisieren.
Detaillierte Informationen hierzu finden Sie im Kapitel Firmware
aktualisieren [} Seite 78].
Ein Firmware-Recovery per HTTP ist im Notfall ebenso möglich.
Informationen hierzu finden Sie im Kapitel Firmware-Recovery per
HTTP [} Seite 83].
Die Gerätebeschreibungsdateien (SDDML) für das Gateway und die SWD-
Teilnehmer sind auf der Produkt-DVD im Verzeichnis EDS\EU5C-SWD-
SERCOS\Vx.x.x.x im Ordner SDDML.zip enthalten. Alternativ können
Sie aktuelle Gerätebeschreibungsdateien auch von der Webseite
www.hilscher.com
unter Produkte > Partner Produkte > SmartWire-DT >
EU5C-SWD-SERCOS > Downloads herunterladen.
22/95
© Hilscher 2017
