Reparatiewerkzaamheden; Vervanging Van De Ventilator - Mennekes Basic 3,7 Betriebs Und Installationsanleitung

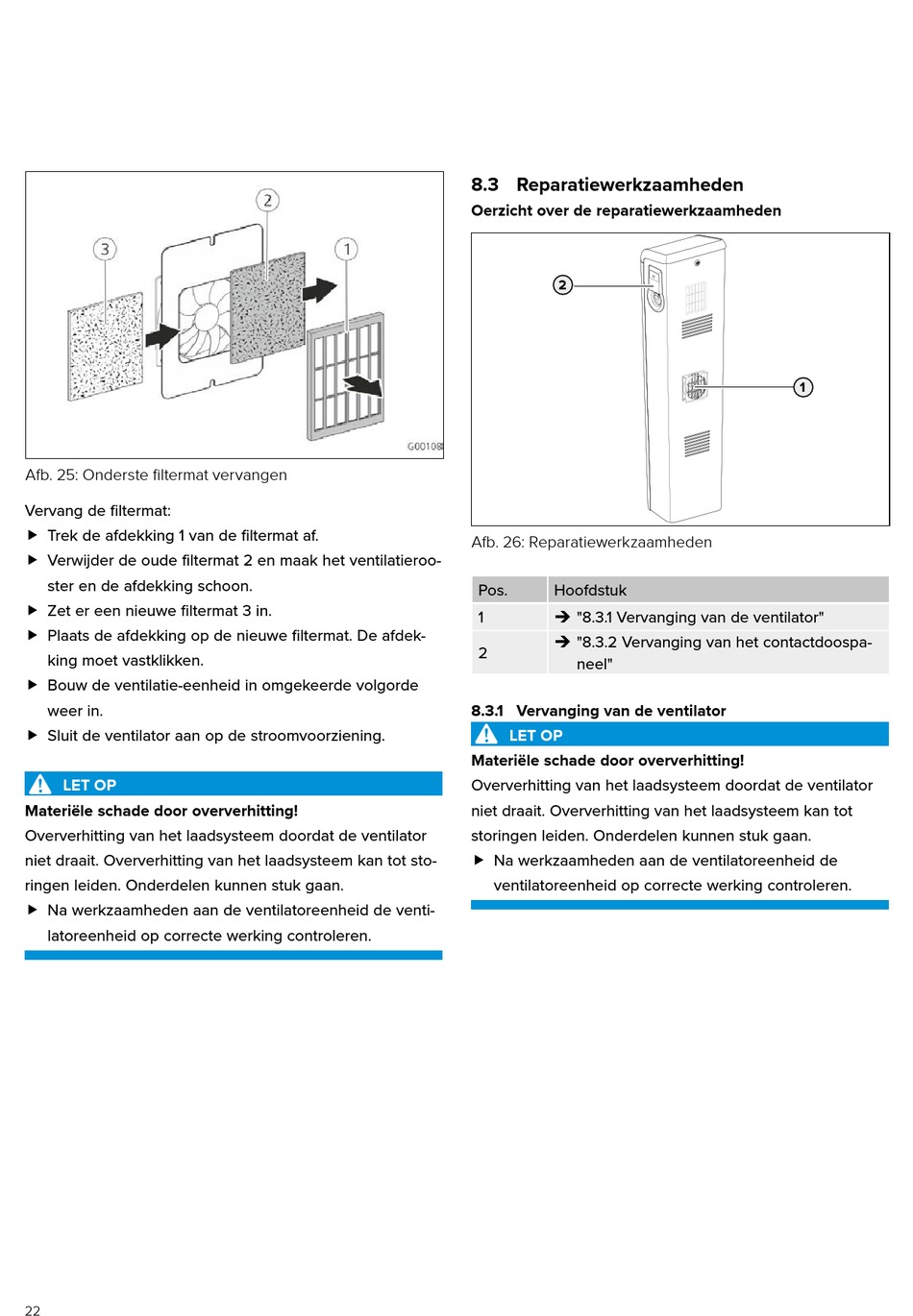

Afb. 25: Onderste filtermat vervangen
Vervang de filtermat:
f Trek de afdekking 1 van de filtermat af.
f Verwijder de oude filtermat 2 en maak het ventilatieroo-
ster en de afdekking schoon.
f Zet er een nieuwe filtermat 3 in.
f Plaats de afdekking op de nieuwe filtermat. De afdek-
king moet vastklikken.
f Bouw de ventilatie-eenheid in omgekeerde volgorde
weer in.
f Sluit de ventilator aan op de stroomvoorziening.
T
T
LET OP
Materiële schade door oververhitting!
Oververhitting van het laadsysteem doordat de ventilator
niet draait. Oververhitting van het laadsysteem kan tot sto-
ringen leiden. Onderdelen kunnen stuk gaan.
f Na werkzaamheden aan de ventilatoreenheid de venti-
latoreenheid op correcte werking controleren.
22

8.3 Reparatiewerkzaamheden

Oerzicht over de reparatiewerkzaamheden
2
Afb. 26: Reparatiewerkzaamheden
Pos. Hoofdstuk
1 Î "8.3.1 Vervanging van de ventilator"
Î "8.3.2 Vervanging van het contactdoospa-
2
neel"

8.3.1 Vervanging van de ventilator

T
T
LET OP
Materiële schade door oververhitting!
Oververhitting van het laadsysteem doordat de ventilator
niet draait. Oververhitting van het laadsysteem kan tot
storingen leiden. Onderdelen kunnen stuk gaan.
f Na werkzaamheden aan de ventilatoreenheid de
ventilatoreenheid op correcte werking controleren.
1
