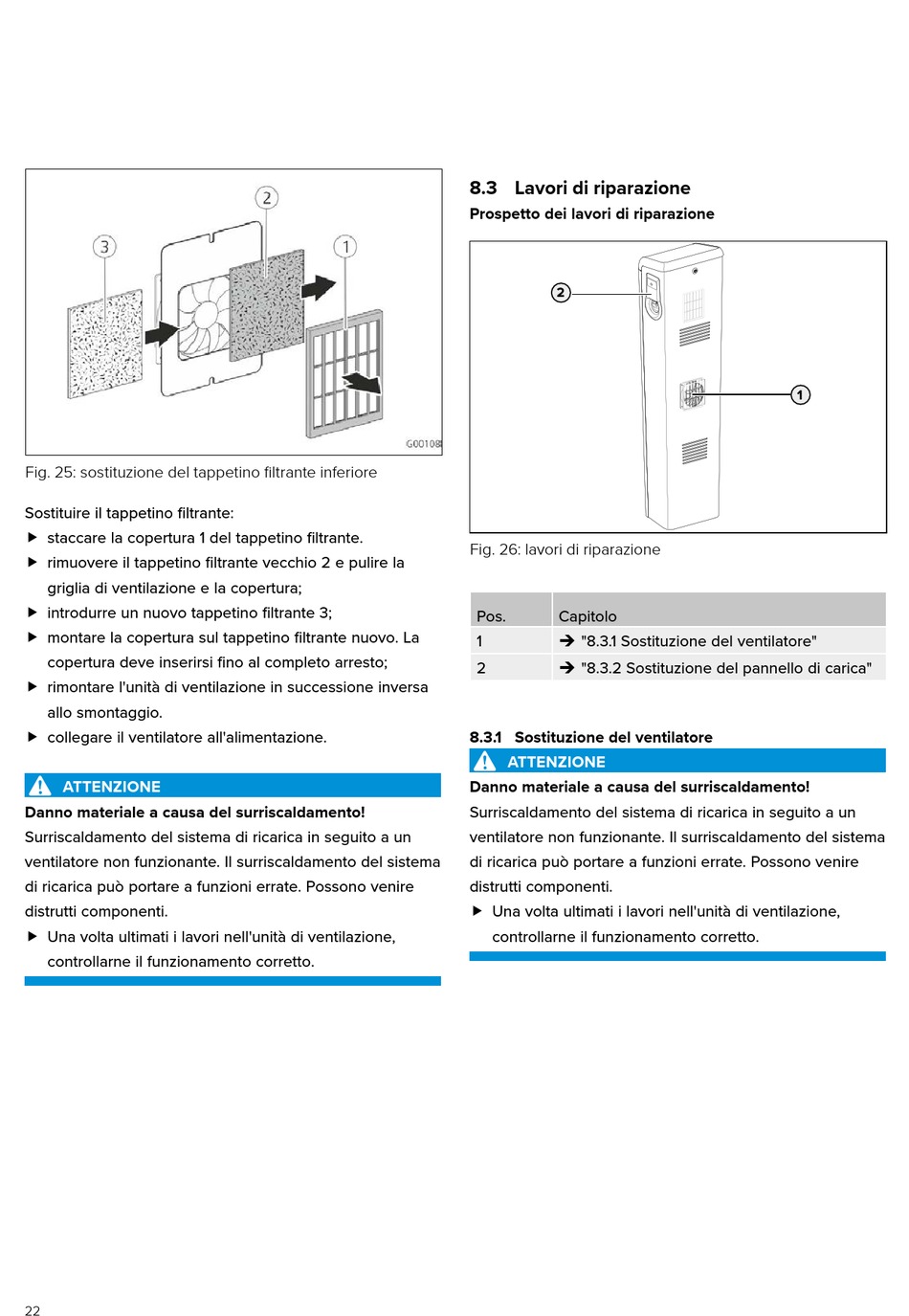

Fig. 25: sostituzione del tappetino filtrante inferiore
Sostituire il tappetino filtrante:
f staccare la copertura 1 del tappetino filtrante.
f rimuovere il tappetino filtrante vecchio 2 e pulire la
griglia di ventilazione e la copertura;
f introdurre un nuovo tappetino filtrante 3;
f montare la copertura sul tappetino filtrante nuovo. La
copertura deve inserirsi fino al completo arresto;
f rimontare l'unità di ventilazione in successione inversa
allo smontaggio.
f collegare il ventilatore all'alimentazione.
T
T
ATTENZIONE
Danno materiale a causa del surriscaldamento!
Surriscaldamento del sistema di ricarica in seguito a un
ventilatore non funzionante. Il surriscaldamento del sistema
di ricarica può portare a funzioni errate. Possono venire
distrutti componenti.
f Una volta ultimati i lavori nell'unità di ventilazione,
controllarne il funzionamento corretto.
22
8.3 Lavori di riparazione
Prospetto dei lavori di riparazione
2
Fig. 26: lavori di riparazione
Pos. Capitolo
1 Î "8.3.1 Sostituzione del ventilatore"
2 Î "8.3.2 Sostituzione del pannello di carica"
8.3.1 Sostituzione del ventilatore
T
T
ATTENZIONE
Danno materiale a causa del surriscaldamento!
Surriscaldamento del sistema di ricarica in seguito a un
ventilatore non funzionante. Il surriscaldamento del sistema
di ricarica può portare a funzioni errate. Possono venire
distrutti componenti.
f Una volta ultimati i lavori nell'unità di ventilazione,
controllarne il funzionamento corretto.
1
