Mennekes Basic 3,7 Betriebs Und Installationsanleitung Seite 22

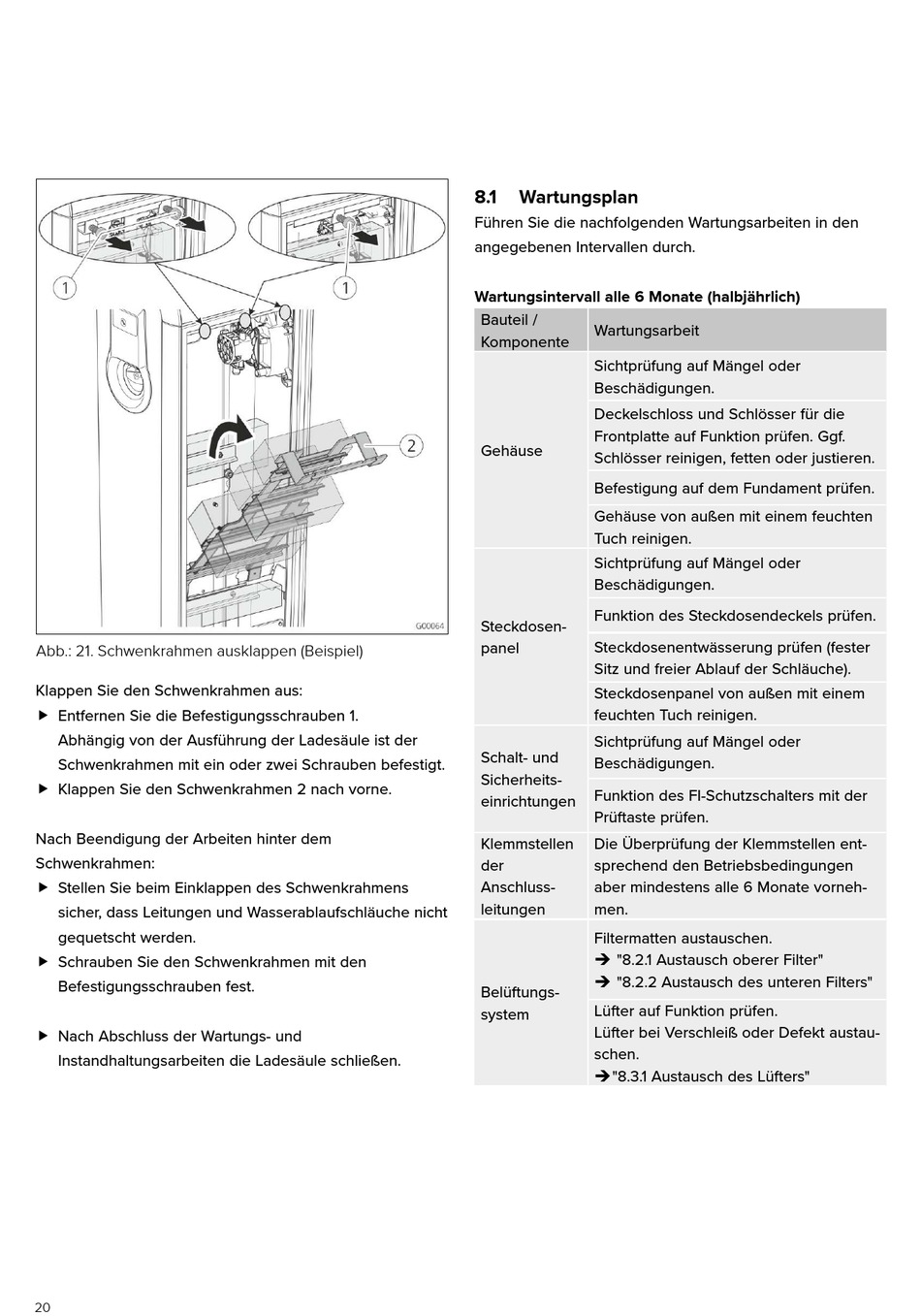

Abb.: 21. Schwenkrahmen ausklappen (Beispiel)
Klappen Sie den Schwenkrahmen aus:
f Entfernen Sie die Befestigungsschrauben 1.
Abhängig von der Ausführung der Ladesäule ist der
Schwenkrahmen mit ein oder zwei Schrauben befestigt.
f Klappen Sie den Schwenkrahmen 2 nach vorne.
Nach Beendigung der Arbeiten hinter dem
Schwenkrahmen:
f Stellen Sie beim Einklappen des Schwenkrahmens
sicher, dass Leitungen und Wasserablaufschläuche nicht
gequetscht werden.
f Schrauben Sie den Schwenkrahmen mit den
Befestigungsschrauben fest.
f Nach Abschluss der Wartungs- und
Instandhaltungsarbeiten die Ladesäule schließen.
20
8.1 Wartungsplan
Führen Sie die nachfolgenden Wartungsarbeiten in den
angegebenen Intervallen durch.
Wartungsintervall alle 6 Monate (halbjährlich)
Bauteil /
Wartungsarbeit
Komponente
Sichtprüfung auf Mängel oder
Beschädigungen.
Deckelschloss und Schlösser für die
Frontplatte auf Funktion prüfen. Ggf.
Gehäuse
Schlösser reinigen, fetten oder justieren.
Befestigung auf dem Fundament prüfen.
Gehäuse von außen mit einem feuchten
Tuch reinigen.
Sichtprüfung auf Mängel oder
Beschädigungen.
Funktion des Steckdosendeckels prüfen.
Steckdosen-
Steckdosenentwässerung prüfen (fester
panel
Sitz und freier Ablauf der Schläuche).
Steckdosenpanel von außen mit einem
feuchten Tuch reinigen.
Sichtprüfung auf Mängel oder
Schalt- und
Beschädigungen.
Sicherheits-
Funktion des FI-Schutzschalters mit der
einrichtungen
Prüftaste prüfen.
Klemmstellen Die Überprüfung der Klemmstellen ent-
der sprechend den Betriebsbedingungen
Anschluss- aber mindestens alle 6 Monate vorneh-
leitungen men.
Filtermatten austauschen.
Î "8.2.1 Austausch oberer Filter"
Î "8.2.2 Austausch des unteren Filters"
Belüftungs-
Lüfter auf Funktion prüfen.
system
Lüfter bei Verschleiß oder Defekt austau-
schen.
Î"8.3.1 Austausch des Lüfters"
